摆动式警卫机械联动结构三维设计

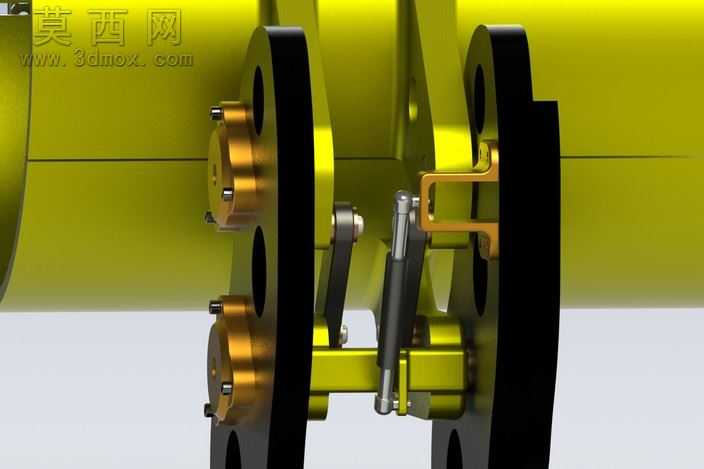

本作品为摆动式警卫机械联动结构的三维建模设计成果，整体采用三维参数化建模软件完成全流程搭建，建模过程中严格遵循机械设计的公差配合规范，对每一个零部件的尺寸参数进行精准约束，确保各部件装配后无干涉、运动逻辑顺畅。从结构设计来看，作品核心采用双轮盘联动摆臂结构，两侧的黑金配色轮盘作为动力输出载体，轮盘上均匀分布的紧固螺丝采用内六角圆柱头标准件建模，还原了真实机械装配的细节；中部的摆臂组件通过铰接销轴与轮盘、固定基座相连，摆臂的杆身做了轻量化的结构优化，既保证了结构强度，又减少了运动过程中的惯性负载。材质渲染方面，主体基座采用亮黄色金属漆材质，通过调整材质的粗糙度、金属度参数，还原出工业机械常用的喷塑金属质感；轮盘边缘的黑色部分采用橡胶材质渲染，模拟真实机械中的缓冲轮圈效果；铰接销轴、摆臂连接件采用抛光黄铜材质，通过环境光遮蔽、反射效果的调试，凸显出金属部件的精密质感；固定卡扣部分做了哑光金属处理，与亮面的黄铜部件形成视觉层次区分。设计思路上，该结构以实现规律性摆动动作为核心目标，通过轮盘的圆周转动带动摆臂做往复摆动，模拟警卫值守时的摆动巡查动作，整体结构紧凑，传动路径简洁，没有冗余的传动部件，既可以作为机械原理教学的演示模型，也可以作为创意机械装置的核心传动单元。建模过程中对所有活动部件的运动行程做了限位设计，避免运动过程中出现部件碰撞的问题，同时对所有的棱边做了微小的倒角处理，还原真实机械加工的工艺细节，让整个模型的视觉效果更贴近真实的工业实物，渲染阶段采用三点布光方案，通过主光、辅光、轮廓光的搭配，凸显出各个部件的结构轮廓与材质差异，让整体渲染图的立体感与真实感得到充分展现。
