圆形多孔分电器端盖结构设计

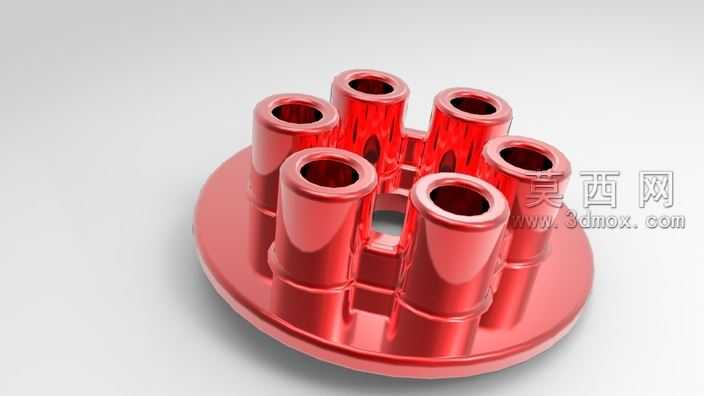

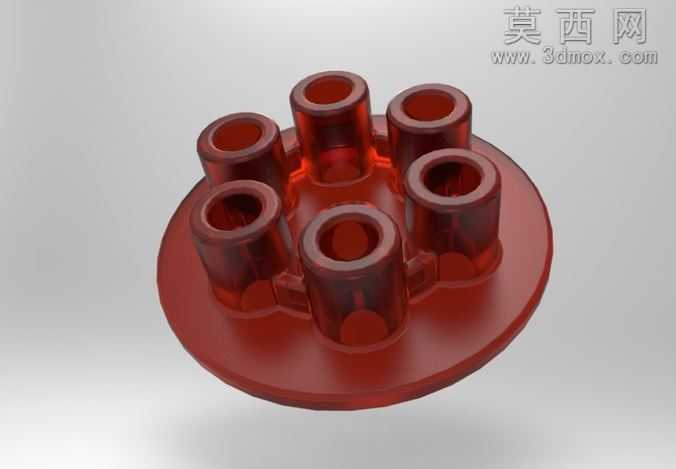

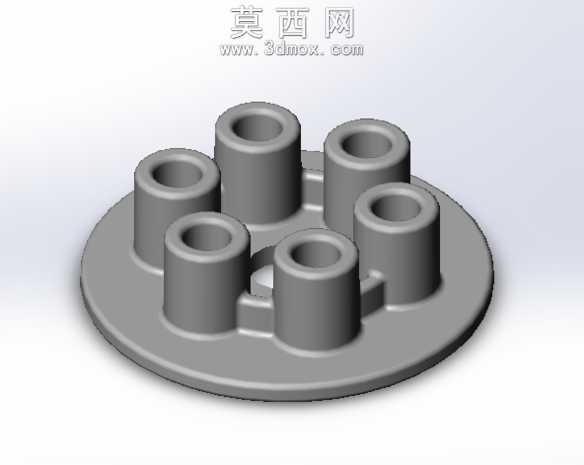

本作品为分电器端盖的三维参数化建模成果，建模过程以SolidWorks为核心工具，采用自底向上的建模逻辑完成整体结构搭建。首先绘制圆形底座的二维草图，通过拉伸凸台命令生成厚度均匀的圆盘基座，基座边缘做圆角过渡处理，避免应力集中同时提升装配贴合度。在基座表面按照圆周等分的排布规则，定位六个空心圆柱凸台，每个凸台与基座采用一体化拉伸成型，保证结构连接强度，凸台内壁做拔模斜度处理，适配后续接线端子的插装需求。凸台之间设计有加强筋结构，筋条沿径向分布连接相邻凸台与基座中心区域，既提升了端盖整体的抗形变能力，也优化了注塑成型时的材料流动路径。建模过程中对所有配合面做公差预留设计，基座底面设置定位凹槽，确保端盖与分电器本体装配时的同轴度精度。材质渲染阶段选用硬质绝缘塑料材质，模拟工业常用酚醛树脂的哑光磨砂质感，调整环境光与漫反射参数，清晰呈现各结构的轮廓层次与壁厚差异。设计思路围绕分电器的绝缘防护、接线定位核心功能展开，多孔排布对应不同气缸的接线通路，均匀的圆周布局保证各接线端的电气间隙一致，避免高压跳火风险，整体结构兼顾了电气绝缘性能、机械结构强度与注塑生产的工艺可行性，所有特征参数均可编辑调整，可直接对接后续的工程图导出与模具开发流程。
