参数化可调式干墙金属支撑框架结构

　　在室内装饰装修的干墙施工环节，传统木龙骨或定尺型钢龙骨的裁切、拼接往往耗费大量现场工时，遇到非标准开间尺寸、特殊墙体分隔需求时，材料损耗率居高不下，还容易因现场裁切精度不足导致框架拼接缝隙不均、后续墙面平整度不达标的问题。这款参数化干墙金属框架，正是针对这类现场施工痛点开发的标准化可调节支撑构件，核心服务于室内非承重隔墙的快速搭建场景，可适配办公空间隔断、住宅室内空间分隔、商业展陈临时墙体等多种干墙施工需求，替代传统现场裁切的龙骨结构，减少现场加工作业量。

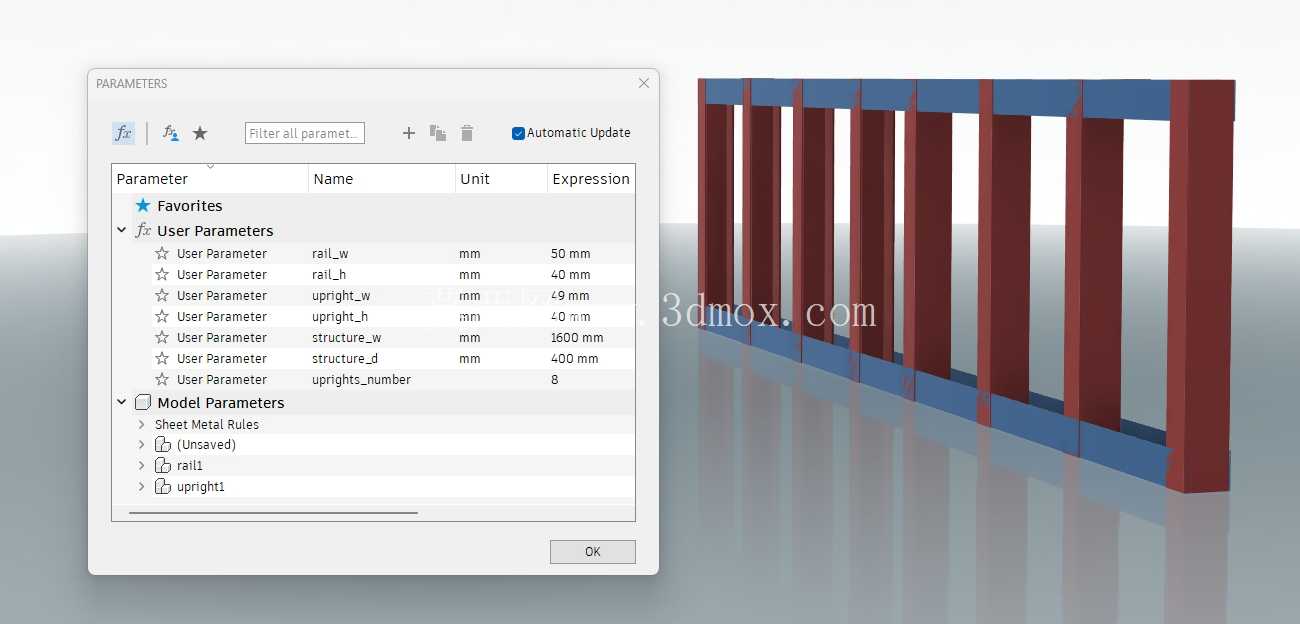

　　从结构设计逻辑来看，该框架采用上下横向导轨搭配等距竖向立柱的排布形式，整体为矩形受力框架，横向构件承担竖向立柱的定位与荷载传导作用，将墙体饰面的重量均匀传递至上下两端的建筑结构面，竖向立柱则作为石膏板、硅酸盖板等干墙饰面的直接固定基底，立柱间距严格匹配常规饰面材料的标准幅宽，避免饰面拼接位置落空导致的固定不牢问题。设计阶段采用全参数驱动的建模逻辑，所有结构尺寸均关联至独立参数项，横向导轨的总长度、截面宽度与高度，竖向立柱的截面尺寸、排布间距、总高度都可通过参数面板直接调整，无需重新绘制草图或重建特征，针对不同的墙体高度、开间宽度需求，只需修改对应参数即可快速生成适配的框架模型，大幅提升同类型构件的设计出图效率。

　　从安装边界与尺寸适配性来看，该框架的竖向立柱高度可根据室内净高调整，适配常规住宅2.4米至3米的常见层高，也可通过参数调整适配商业空间更高的隔墙需求；横向导轨长度可根据墙体分隔的实际开间尺寸灵活设置，单段框架最长可适配4米左右的连续墙体，更长的墙体可通过多段框架拼接实现，拼接位置设置在竖向立柱处，保证拼接处的结构强度。立柱的排布数量随横向导轨总长度自动计算，保持相邻立柱的间距始终处于饰面材料的最优支撑跨度范围内，避免因间距过大导致饰面受外力出现凹陷变形。

　　框架的构件截面尺寸经过受力校核，横向导轨的截面宽度与竖向立柱的截面宽度保持一致，安装时可快速对齐，无需额外的定位辅件，构件之间采用自攻螺丝连接即可，无需焊接作业，适配装配式装修的快装需求。实际应用中，该框架可直接固定于地面与顶面的建筑基层上，框架安装完成后可直接在两侧固定干墙饰面材料，中间空腔可穿设水电管线，填充隔音棉提升隔墙的隔音性能，相比传统木龙骨，金属材质的框架防潮防蛀性能更优，长期使用不会出现变形、虫蛀问题，结构稳定性更强；相比定尺的轻钢龙骨，参数化预制成型的框架无需现场大量裁切，构件精度更高，安装完成后框架的整体平面度更好，可减少后续饰面找平的腻子用量，提升施工效率。建模过程中，所有参数之间设置了合理的关联约束，比如调整横向导轨总长度时，立柱数量会自动按预设的最大间距阈值增减，不会出现立柱间距超标的情况；调整竖向立柱高度时，横向导轨的安装定位会自动匹配，不会出现构件错位的问题，参数调整过程中模型不会出现特征报错，可直接导出工程图用于预制加工，也可导入加工设备直接进行构件的数控裁切，减少加工前的图纸校对工作量。
