公制钉板扳手收纳整理托架结构

　　在机加工、设备维保、装配调试类生产工位场景中，手动扳手的收纳混乱一直是影响作业效率的常见问题，零散放置的扳手不仅会占用工作台有效操作面积，还会在频繁取放过程中出现磕碰损伤、规格错拿的情况，甚至会因为工具滑落造成工位安全隐患。这款公制钉板扳手整理托架，正是针对工位工具定置管理需求设计的实用收纳结构，适配常规公制开口、梅花扳手的存放需求，可直接安装在工位旁的钉板挂装区域，也可通过底部支撑结构平置在工作台边缘使用。

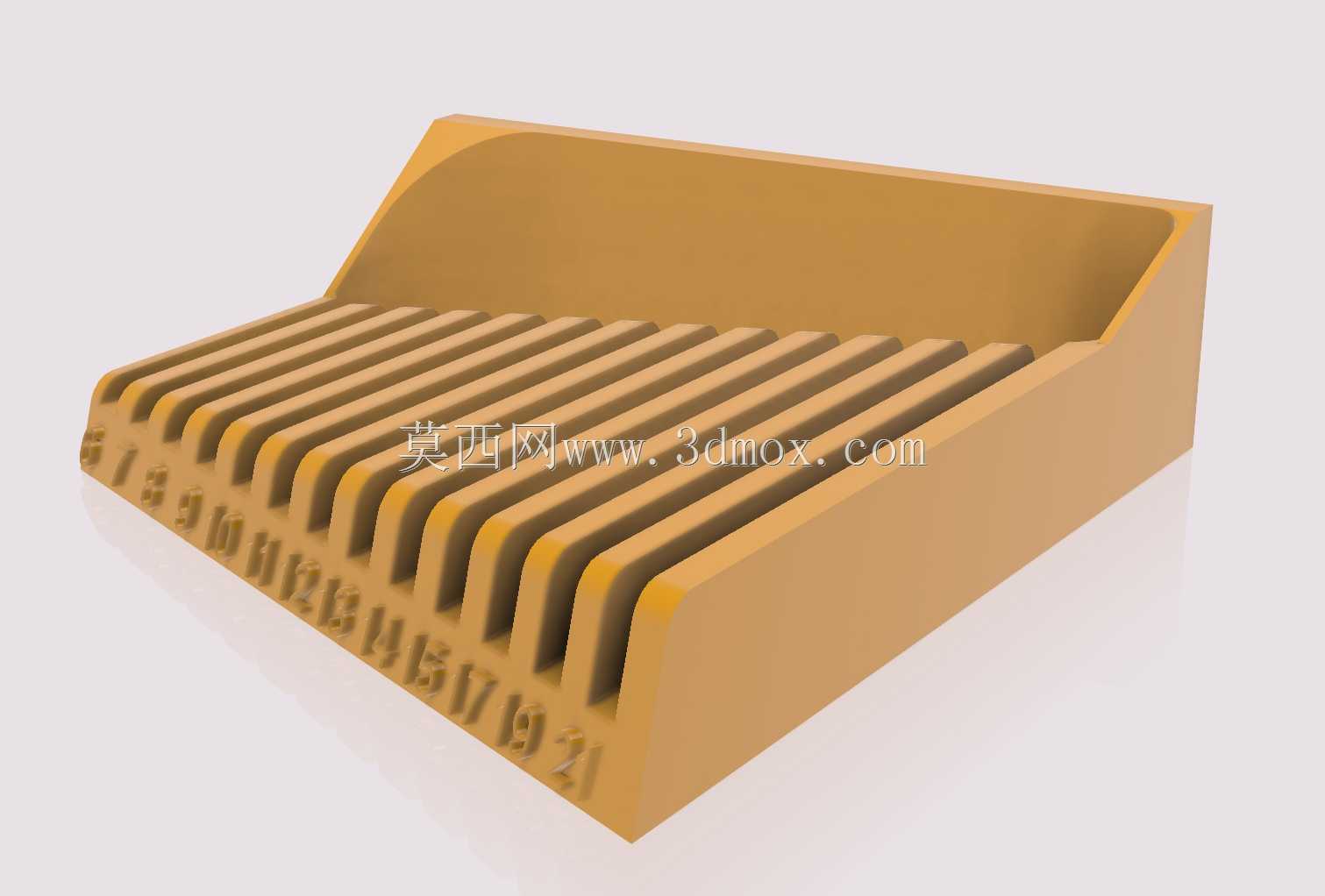

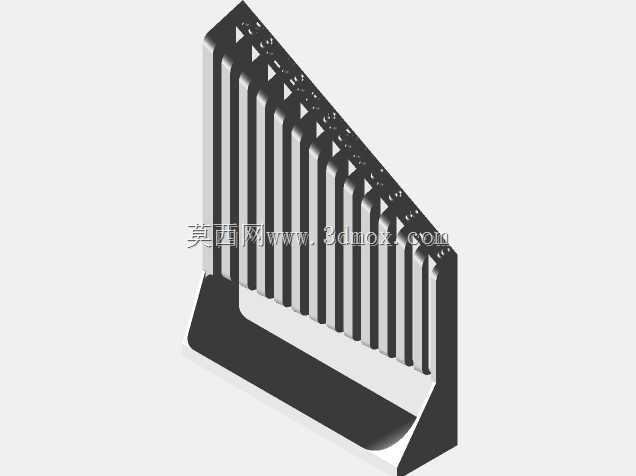

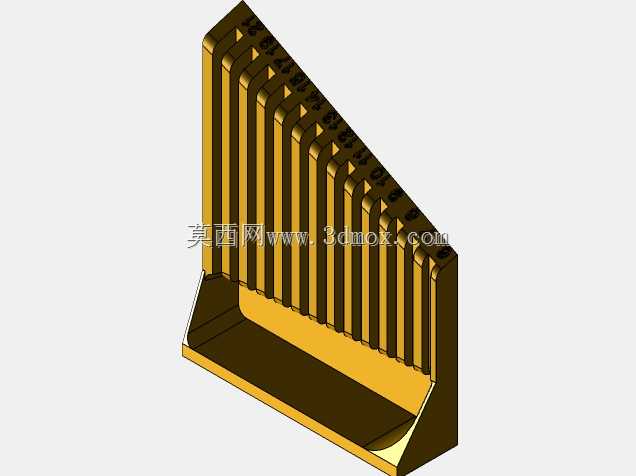

　　从结构功能来看，托架主体采用单槽位对应单规格扳手的分隔式设计，每个槽位的宽度根据对应公制扳手的杆身厚度做了适配，槽位深度刚好承托扳手的非工作端，让扳手的规格标识端外露在槽位外侧，作业人员取用时可以直接看到规格数值，无需翻找核对。槽位之间的分隔筋做了圆角过渡处理，避免取放扳手时刮擦工具表面的防锈镀层，同时分隔筋的厚度经过反复校核，既保证了长期使用的结构强度，不会因为频繁插拔扳手出现筋位断裂变形，又尽可能压缩了相邻槽位的间距，控制托架整体的占用宽度。托架后侧设置了向上延伸的挡边结构，当扳手插入槽位后，挡边可以限制扳手向后滑移的行程，避免扳手从托架后侧滑落，同时挡边的高度经过优化，不会遮挡扳手尾部的规格标识，也不会在取放时干涉扳手的拔出动作。

　　设计过程中，首先梳理了常规公制扳手的尺寸梯度，从常用的小规格到25mm规格的扳手，逐一测量杆身厚度、手柄长度、重心位置，确定每个槽位的开口宽度、插入深度以及槽位的倾斜角度——槽位并非垂直于托架底面，而是带有一定的向后倾斜角度，这个角度经过多次模拟验证，既可以让扳手依靠自身重力稳定卡在槽位内，不会因为工位的轻微震动出现倾倒滑落，又不会因为倾斜角度过大导致扳手插入过深、取出费力。托架的底部做了平整化处理，平置使用时可以稳定贴合工作台面，不会出现晃动；如果是挂装在钉板上使用，后侧挡边预留了适配标准钉板挂孔的安装位，不需要额外加工转接件就可以直接挂装，安装边界可以适配市面上绝大多数常规工位钉板的孔距规格，整体安装后突出钉板平面的距离经过控制，不会占用过多的工位通行空间。

　　从实际使用场景出发，这款托架不仅适用于生产车间的维保工位、装配工位，也可以用于维修门店、个人DIY工作间的工具整理，不同规格的扳手按顺序排列在槽位中，作业结束后可以快速归位，养成工具定置存放的习惯，减少工具丢失、寻找工具的无效时间。托架的边角全部做了倒钝处理，没有尖锐的棱角，避免作业人员取放工具时被划伤，整体结构没有多余的装饰性设计，所有结构特征都服务于工具收纳的实际功能，槽位前侧的平面区域可以预留规格标识的粘贴位置，即使是对工具规格不熟悉的新入职人员，也可以快速对应找到需要的扳手规格，降低工位工具管理的学习成本。在结构强度校核上，针对每个槽位的承重做了验证，即使放置大规格的重型扳手，分隔筋和底板也不会出现塑性变形，长期使用下的结构稳定性可以满足工位高频次取放工具的使用需求，不会因为反复插拔出现槽位松动、托架变形的问题。
