25mm间距钉板销钉安装定位座结构

　　在木工加工、小型工件定位装夹的实际生产场景中，这类25mm间距的销钉安装钉座是工位上十分常用的定位构件，很多做板式家具打孔、小型五金件预固定的工位，都会用到这类间距固定的定位结构来保证批量加工时的位置一致性。从实际使用的角度看，这个构件的核心作用是通过两个固定间距的圆柱销，为待加工的钉板类工件提供稳定的定位基准，避免工件在加工过程中出现偏移，不需要额外的复杂支撑结构，就能完成基础的装夹定位，适配很多轻型加工的工位需求。

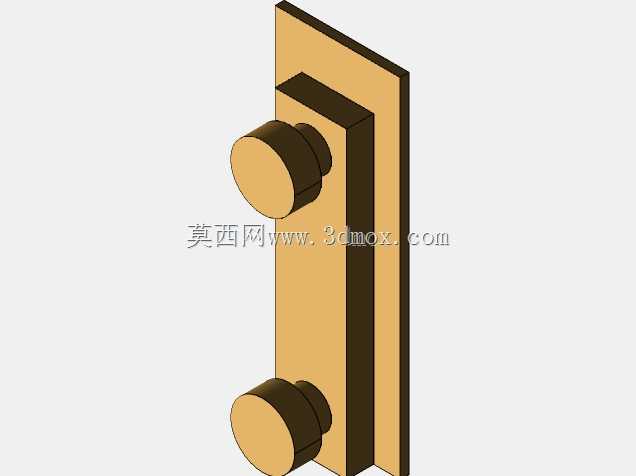

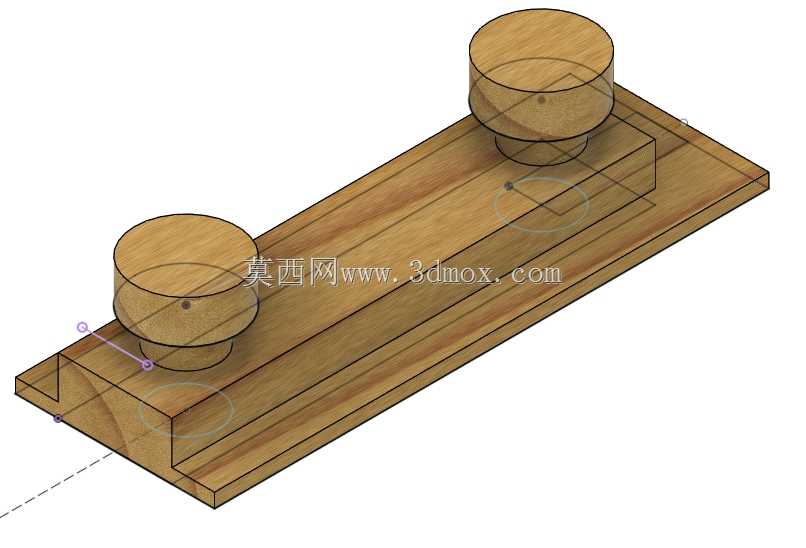

　　设计这类构件的时候，首先要确定的就是两个销钉的中心距，这里采用25mm的固定间距，是匹配市面上多数常规钉板的安装孔位标准，不需要额外调整孔位就能直接适配通用规格的钉板工件。底座部分采用带凸台的长条形结构，一方面是为了增加整个座体的安装接触面积，提升固定后的稳定性，另一方面凸台结构可以对工件的侧边形成侧向限位，配合顶部的两个圆柱销，形成两个方向的定位约束，限制工件的平面移动自由度，保证装夹后工件不会出现窜动。销钉部分采用带台阶的圆柱结构，下部和底座的安装孔采用过盈配合压装固定，保证销钉和底座的连接强度，不会在反复装拆工件的过程中出现销钉松动或者脱落的情况；上部的圆柱段直径和钉板的定位孔做间隙配合，控制配合间隙在0.05mm到0.1mm之间，既保证工件可以顺畅套入销钉完成定位，又不会因为间隙过大导致定位精度不足。

　　从安装边界的尺寸来看，整个座体的长度方向要覆盖两个销钉的外侧，预留足够的安装固定空间，底座上可以根据实际安装需求加工沉头安装孔，用来将整个座体固定在工作台或者工装基板上，安装孔的位置要避开销钉的安装位置，避免压装销钉的时候和安装螺钉产生干涉。销钉的伸出高度要根据待加工钉板的厚度来确定，一般伸出高度比钉板厚度大3mm到5mm即可，既保证可以完全穿过钉板的定位孔实现定位，又不会因为伸出过长导致工件装拆不便，也避免加工过程中销钉和加工刀具产生碰撞。

　　在实际应用中，这类定位座不需要搭配复杂的压紧组件，对于轻型的打孔、划线工序，依靠工件自身的重力配合销钉和侧边凸台的限位就可以满足加工要求，如果是需要承受较大切削力的工序，也可以在底座上预留压紧件的安装位置，搭配快速夹钳使用，拓展整个构件的适用场景。结构上没有复杂的异形曲面，所有特征都是常规的拉伸、凸台、孔特征，加工难度很低，不管是采用金属材料铣削加工，还是采用硬质工程材料3D打印制作，都可以快速完成制造，成本控制十分灵活，适合小批量工位的快速搭建，也适合标准化批量生产作为通用工装配件使用。

　　在结构细节的处理上，销钉的顶部做了小的倒角处理，方便工件套入的时候快速导向，不需要精准对齐孔位就可以顺利装夹，减少操作人员的装夹对位时间，提升工位的操作效率。底座的底部做了平面度要求，安装后保证整个座体的基准面和工作台面完全贴合，避免因为底座倾斜导致销钉垂直度不足，影响最终的定位精度。两个销钉的位置度公差控制在0.03mm以内，保证25mm的间距精度，适配批量加工时的工件互换性要求，不会出现同规格的钉板有的能装、有的装不上的情况。侧边的凸台高度不需要过高，一般控制在5mm左右就可以满足侧向限位的需求，过高的凸台反而会影响工件的取放，也会增加不必要的材料消耗。
