驳船格栅式承载框架结构三维设计

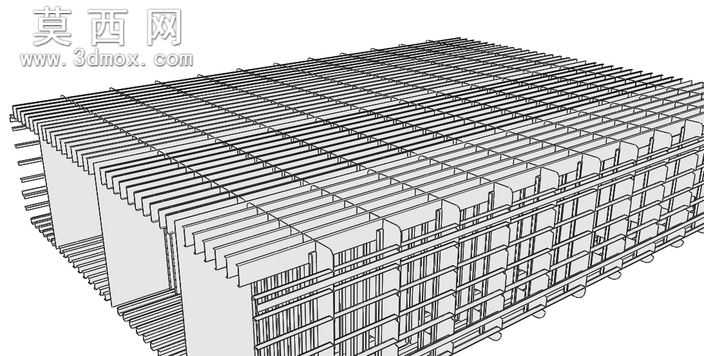

本作品为驳船配套的格栅式承载框架结构三维建模成果，建模过程中严格遵循船舶甲板承载构件的设计规范，先通过二维草图绘制框架的整体外轮廓与内部格栅排布基准，确定横向、纵向格栅条的间距参数与排布逻辑，保证整体结构的受力均匀性。建模阶段采用参数化设计方式，先构建单根格栅条的截面轮廓，通过阵列、镜像等特征操作完成整体顶面格栅的排布，再同步搭建侧面竖向支撑框架与底部连接结构，对格栅条与支撑框架的衔接位置做了圆角过渡处理，避免应力集中问题。结构设计上采用镂空格栅形式，在保证整体承载强度的前提下大幅降低构件自重，同时减少水流、风阻对驳船航行的影响，框架的各个连接节点都做了加强处理，适配驳船在水上作业时的复杂受力场景。材质设定上选用船舶专用高强度耐腐钢材作为基础材质，渲染时还原了钢材的金属哑光质感，对格栅的镂空光影效果做了精细化调整，清晰展现每一处结构的衔接关系与排布逻辑。整体设计兼顾了结构强度、自重控制与耐腐性能，格栅的排布密度经过反复校核，既可以满足散装货物的承载需求，也能避免小尺寸货物从格栅缝隙掉落，侧面支撑结构的高度经过合理设定，既可以对顶面承载区域形成围挡，也不会影响货物的装卸作业，底部的连接结构预留了与驳船甲板的安装接口，方便实际生产中的装配固定。
