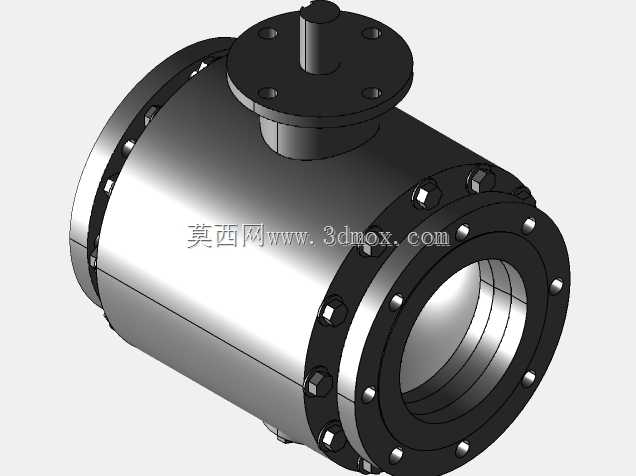

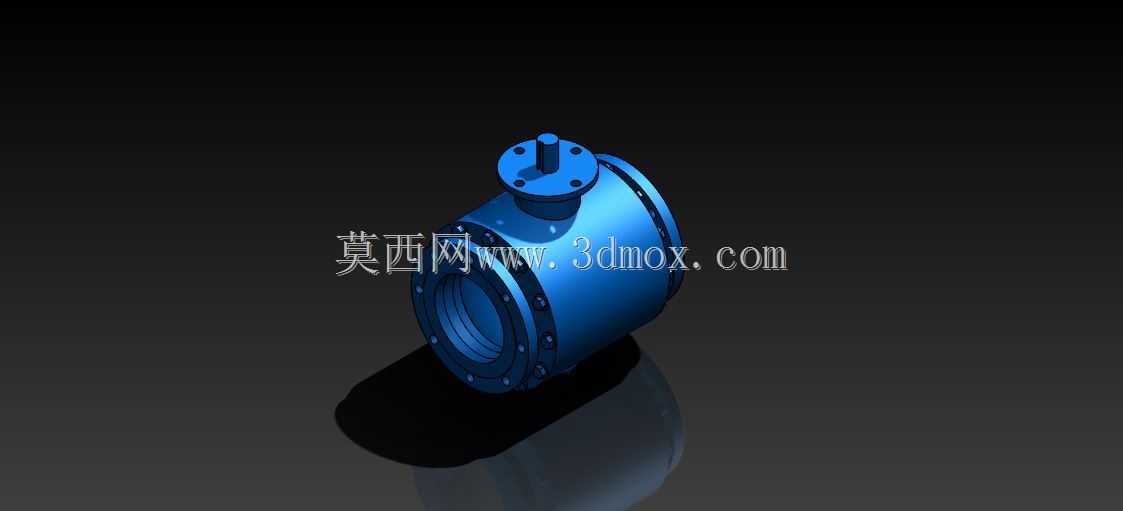

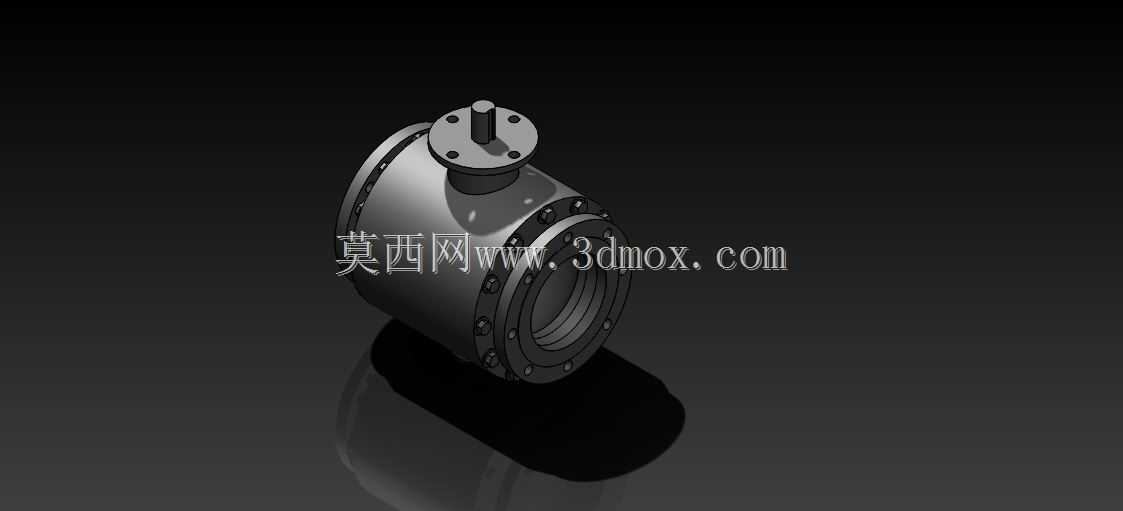

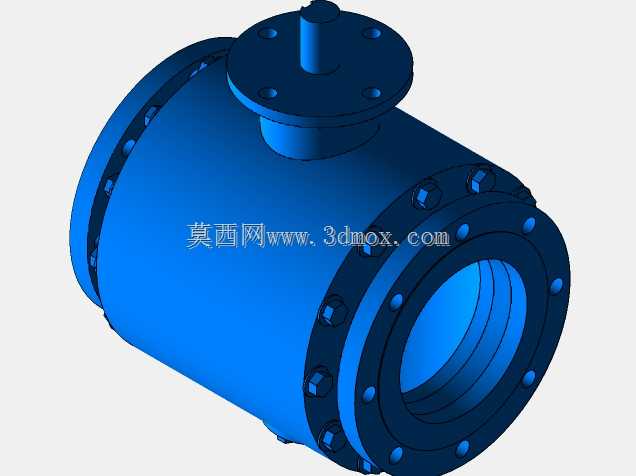

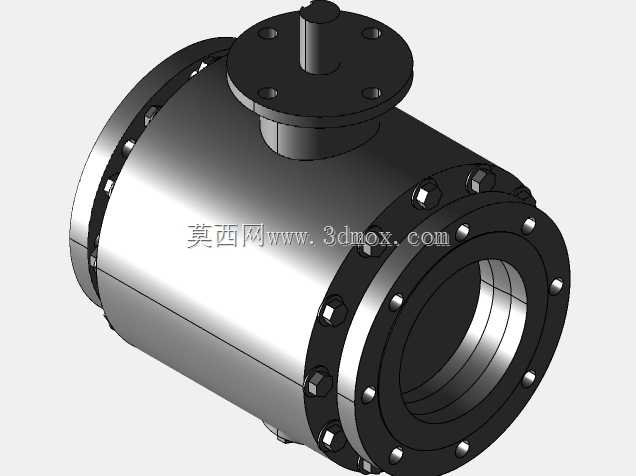

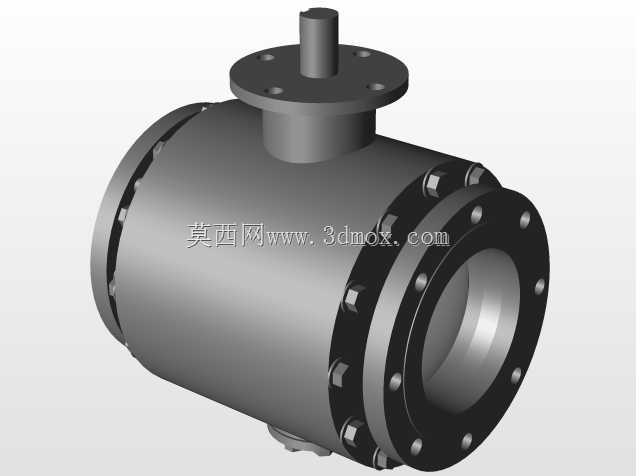

8英寸ANSI150磅级法兰式固定球阀结构

　　这款法兰连接的固定球阀，核心适配公称通径8英寸、压力等级ANSI150磅级的工业管路系统，在石化输送管线、市政给排水主管网、化工介质循环管路、暖通空调主干水系统中都有广泛应用，主要承担管路介质的通断截断功能，相比同压力等级的闸阀、截止阀，它的流道阻力更小，全开状态下介质流道近乎直通，不会出现明显的介质压降，也不容易在阀腔内部积存介质残渣，适合输送清水、油品、弱腐蚀性化工流体等多种介质。

　　从结构设计逻辑来看，这款球阀采用固定球结构，而非浮动球设计，这是因为8英寸通径已经属于中大口径阀门范畴，浮动球结构在高压差工况下，球体被介质压力推向出口侧阀座，会大幅提升操作扭矩，甚至导致阀座过度磨损出现内漏，固定球结构的球体上下带有固定枢轴，介质压力作用在球体上的力会通过枢轴传递到阀体，不会全部压在出口侧阀座上，既降低了阀门操作扭矩，也延长了阀座的密封使用寿命。阀体采用分体式法兰连接结构，中法兰位置采用螺栓紧固加密封垫片的密封形式，方便后期拆解维护阀座与球体组件，不需要将整个阀门从管路上完全切割拆除就能完成内部密封件的更换，大幅降低现场运维的工作量。

　　安装边界方面，这款阀门的两端连接法兰完全符合ANSI150磅级的法兰尺寸标准，法兰螺栓孔分布圆直径、螺栓孔数量与孔径、法兰密封面形式都严格匹配对应压力等级的管路法兰要求，现场安装时不需要额外加工过渡法兰，直接与管路法兰对接，搭配对应压力等级的法兰垫片就能完成密封。阀门顶部的阀杆安装台带有标准的驱动连接接口，既可以安装手动操作手柄，也可以根据工况需求适配气动执行机构、电动执行机构，实现远程自动控制，不需要对阀门本体结构做额外改造。阀门的整体结构长度也符合对应通径球阀的行业标准尺寸，替换同参数旧阀门时不需要调整两端管路的间距，直接吊装就位就能完成安装，适配现有管路的改造替换需求。

　　流道设计上，这款球阀采用全通径结构，球体内部的流道直径与管路通径完全一致，介质通过时不会出现通径缩颈，一方面降低了介质流动的阻力损失，另一方面也方便管路通球清扫，在长距离输送管线中，定期发送清管器清理管内壁的结垢与残渣时，清管器可以顺利通过阀门内部，不会被阀门结构阻挡，这一特性让它尤其适合长距离输油、输水主干管线的使用场景。密封结构上，阀座采用弹性密封结构，预紧力均匀作用在球体密封面上，低压工况下也能实现可靠密封，不会出现低压内漏的问题，同时阀座背后带有弹性补偿结构，当阀座出现轻微磨损时，弹性组件会推动阀座持续贴合球体表面，补偿磨损量，延长密封件的更换周期。

　　从实际工程使用的角度来看，这类固定球阀在管路上安装时需要注意预留足够的操作空间，如果采用手动驱动，要保证手柄操作范围内没有其他管路或结构件阻挡，避免出现开关不到位的情况；如果采用气动或电动执行机构，要预留执行机构的安装与接线空间，同时保证执行机构的维护操作空间。阀门安装前需要确认管路内部没有焊渣、金属碎屑等硬质杂物，避免杂物进入阀腔划伤球体与阀座的密封面，导致密封失效。日常运维过程中，不需要频繁拆解阀门，只需要定期检查阀杆位置的外漏情况，以及阀门开关位的到位情况，当出现内漏时优先检查阀座是否存在磨损或卡入杂物，再判断是否需要更换密封组件。
