20英寸快开承压人孔闭合锁紧装置

　　在承压罐体、压力容器、管道系统的日常运维场景中，人孔作为运维人员进出设备内部、完成检修清理、填料更换、故障排查的核心通道，其启闭效率、密封可靠性、锁紧安全性直接决定了整条产线的停机维护时长与运行安全系数。传统螺栓紧固式人孔每次启闭都需要逐一拆装十数颗甚至数十颗连接螺栓，不仅拆装耗时久，反复拆装过程中还容易出现螺栓滑丝、密封垫片压偏、预紧力不均导致的泄漏问题，在需要频繁开启人孔作业的工况下，这类结构的运维效率短板尤为突出。这款20英寸规格的快启快闭人孔装置，正是针对这类高频启闭的承压工况做的定向结构优化，从根本上解决了传统人孔启闭效率低、操作劳动强度大的痛点。

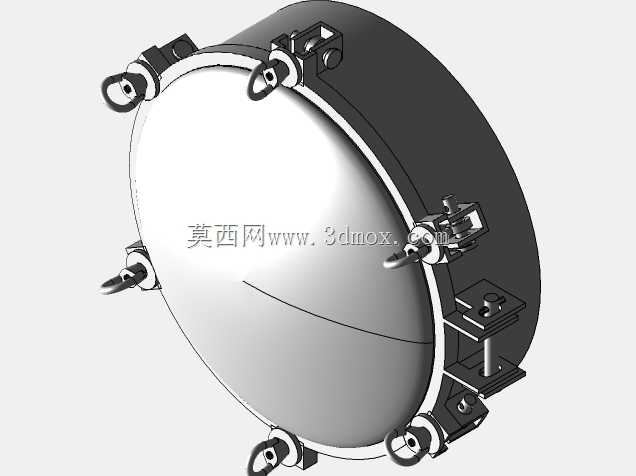

　　从结构设计逻辑来看，这款装置采用了周向均布的快锁吊环螺栓结构，整圈共设置6组吊环式锁紧组件，配合人孔盖与法兰座之间的铰接定位结构，启闭操作时无需完全拆下所有锁紧件，只需要松开对应锁扣的压紧螺母，将吊环绕销轴翻转脱离锁止位，即可借助铰接结构将人孔盖向侧方旋转移开，整个开启过程单人即可完成，不需要额外配备吊装工具，单人次启闭操作耗时可以控制在数分钟以内，相比传统螺栓连接结构效率提升数倍。设计过程中特意将锁紧组件沿法兰周向做等距排布，确保密封面受压均匀，避免局部预紧力不足导致的密封失效，同时每组锁紧件都设置了防脱结构，防止操作过程中锁紧零件脱落掉入设备内部造成异物风险。

　　密封结构的设计上，这款装置适配25英寸厚度的喷嘴法兰安装基准，密封面采用平面压紧式密封结构，可适配耐油橡胶、石棉橡胶、金属缠绕垫等多种常用密封垫片，能够满足不同压力等级、不同介质工况的密封需求。人孔盖采用拱型承压结构设计，相比平盖结构在同等承压等级下可以有效降低盖板厚度，减轻整体结构重量，降低操作时的劳动强度，同时拱型结构的应力分布更均匀，长期承压使用过程中不易出现盖板变形导致的密封面贴合不良问题。法兰底座与设备本体的连接采用标准RF法兰连接形式，安装时直接与设备上预留的对应规格法兰对接即可，不需要额外做焊接改制，适配现有标准罐体的安装接口，降低现场安装的改造成本。

　　安装边界方面，这款人孔装置的公称通径为20英寸，适配的安装法兰为150LB压力等级的标准凸面法兰，安装时需要预留足够的侧向开启空间，确保人孔盖可以沿铰接轴完全旋开，不遮挡人孔通道的通行空间。锁紧组件的操作空间沿法兰周向预留足够的扳手操作间隙，现场安装时不需要额外调整周边管线位置即可完成锁紧操作。铰接轴的位置经过优化，开启后人孔盖可以自然悬停在侧方位置，不需要额外设置支撑结构，避免运维作业过程中盖板意外回落造成安全隐患。吊环螺栓的铰接点都做了耐磨衬套处理，长期反复启闭操作过程中不会出现销轴磨损松旷的问题，延长结构的整体使用寿命。

　　在实际工况适配性上，这款快开人孔结构可以广泛应用于食品酿造罐体、化工反应釜、水处理承压罐、粉体输送料仓、储运压力容器等需要频繁开启人孔作业的场景，相比传统人孔结构能够大幅缩短运维停机时间，降低运维人员的操作劳动强度。结构设计过程中充分考虑了操作的安全性，每组锁紧组件都设置了锁止防松结构，设备承压运行过程中不会因为振动出现锁紧件松脱的问题，同时快开结构的锁紧行程做了冗余设计，即使密封垫片出现一定量的压缩永久变形，依然可以通过进一步锁紧补偿密封面的压紧力，延长密封垫片的更换周期。整体结构没有复杂的传动零件，所有零部件都采用标准件与通用机加工件，后期维护更换零件成本低，不需要定制特殊配件，日常运维只需要定期检查铰接销轴的润滑情况、密封垫片的老化情况即可，维护难度极低。
