蜗轮蜗杆传动法兰式固定球阀结构

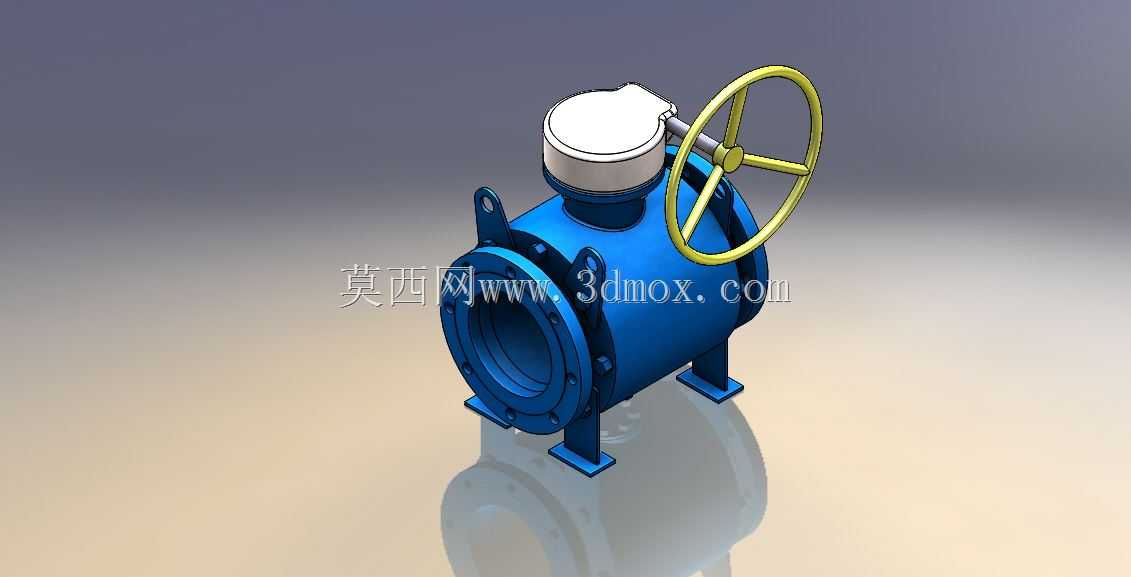

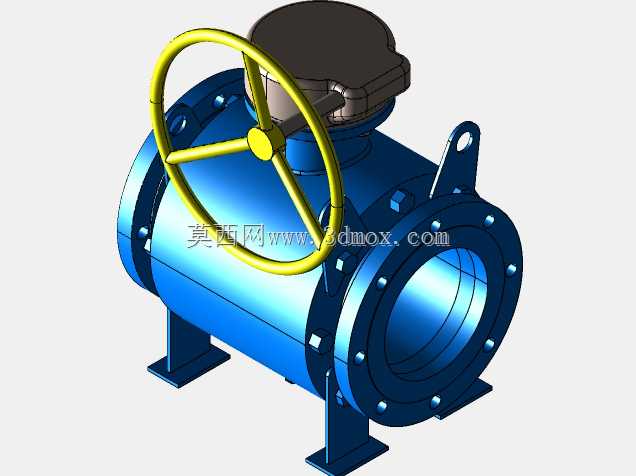

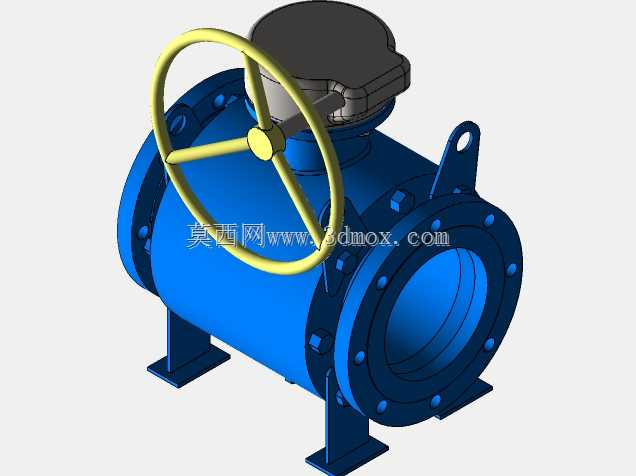

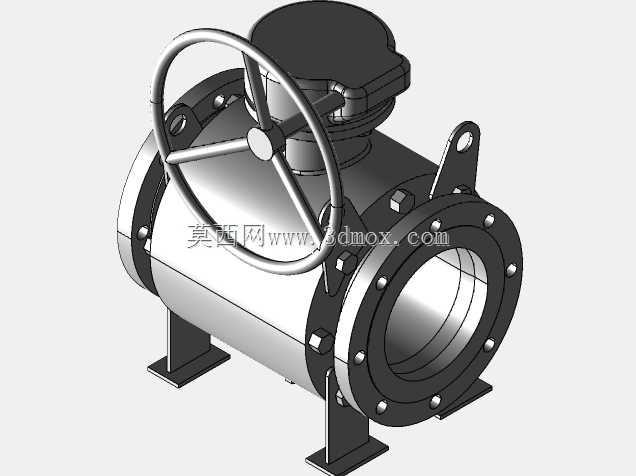

这款蜗轮驱动法兰球阀，主要面向市政给排水、长距离输油输气、化工流体输送、暖通循环水系统的管线截断工况使用，区别于普通手柄驱动球阀，它适配DN150口径的中高压管线，当管线内介质压力较高、操作扭矩超出人力直接操作范围时，蜗轮箱的减速结构可以将手轮输入的小扭矩放大数倍，操作人员无需借助额外加力杆就能平稳完成阀芯的90度回转动作，实现管路的通断控制，同时蜗轮结构自带的自锁特性，还能避免介质流动冲击导致阀芯自行移位，保证管路通断状态的稳定性。从结构设计逻辑来看，阀体采用整体铸造的直通式流道，没有多余的转角与缩径结构，介质流经阀体时的压损远小于截止阀、闸阀类截断设备，适合对管路阻力损失有严格要求的大流量输送场景；底部设置的两个一体式支撑脚，是针对大口径阀门安装场景做的适配，现场安装时可以先将阀体通过支撑脚临时架设在管道支墩上，调整法兰对接位置时不需要全程吊装承托阀体重量，能大幅降低高空管廊、地下管沟这类狭窄安装场景的施工难度。连接端采用标准凸面法兰结构，法兰盘上的螺栓孔位完全匹配同压力等级的工业管道法兰标准，现场对接时不需要额外加工转换接头，只要匹配对应压力等级的密封垫片，对称拧紧连接螺栓就能完成密封安装，手轮的安装位置做了侧向偏移设计，不会遮挡法兰螺栓的操作空间，后期维护更换密封件时，不需要拆卸蜗轮驱动机构就能完成法兰螺栓的拆装作业。阀芯采用浮动式球芯结构，密封面采用软质密封材质贴合，截断状态下的泄漏等级能满足多数工业管线的零泄漏要求，蜗轮箱顶部的阀位指示盖，可以直观显示当前阀芯的开关状态，操作人员在管线巡检时不需要扳动手轮验证，就能快速判断阀门的通断位置，避免误操作风险。整体外形的安装边界充分考虑了管线并排布置的需求，手轮的外伸尺寸控制在合理范围，多台阀门并排安装在管廊上时，相邻阀门的手轮不会出现干涉，预留的操作空间足够单人完成开关作业，阀体底部的支撑脚高度也匹配常规管线支墩的安装高度，不需要额外制作加高支架就能完成固定。
