数控旋转螺母传动机构三维设计

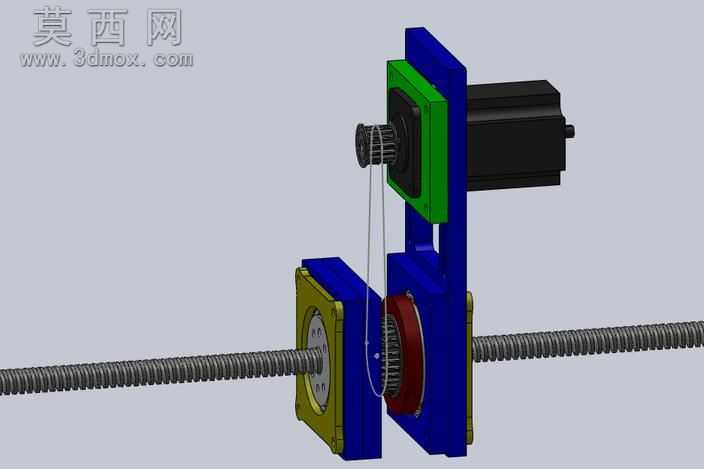

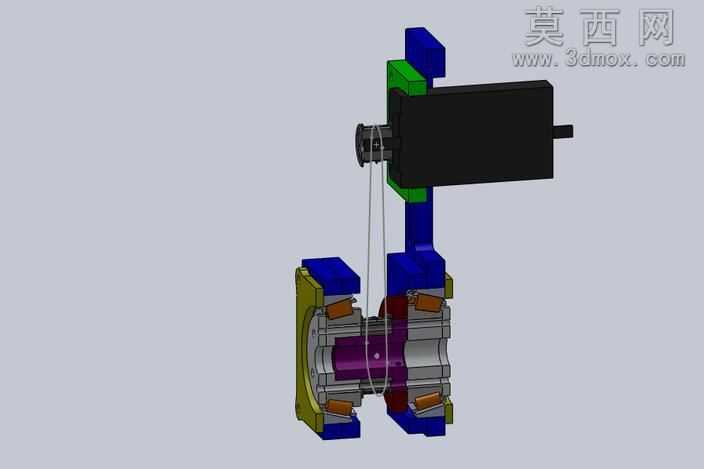

本作品为数控旋转螺母XX轴传动机构的三维建模设计，整体采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计规范，对各零部件的尺寸公差、装配关系进行了精准还原，确保模型可直接用于后续的工程图导出、运动仿真以及实际加工参考。模型整体分为上部驱动单元、中部支撑立柱、下部旋转螺母执行单元三个核心模块，上部驱动单元采用黑色哑光材质模拟伺服驱动壳体，搭配蓝色硬质工程塑料材质的安装固定座，绿色防滑减震垫设置于驱动座与立柱的连接位置，还原了实际设备的减震安装结构；中部支撑立柱采用深蓝色金属烤漆材质，表面做了细微的磨砂质感处理，内置的传动钢丝采用亮面金属材质，清晰展现了动力传递的路径。下部旋转螺母单元为整个机构的核心执行部分，外壳采用黄铜色金属材质模拟铜套基体，内部紫色部件为耐磨衬套，橙色块状结构为周向分布的锁紧卡块，蓝色端盖为密封固定结构，各部件之间的装配间隙、配合关系都按照实际机械传动的要求进行设置，既保证了旋转运动的顺畅性，也还原了螺母旋转带动XX轴进给的工作原理。设计过程中优先考虑了机构的传动稳定性，对螺母的螺纹导程、支撑立柱的刚性结构、驱动单元的安装同轴度都做了参数化校验，通过不同材质的色彩区分清晰展现了各部件的功能分区，渲染效果兼顾了结构展示的清晰度与视觉真实感，可用于数控设备进给机构的教学演示、结构优化参考以及相关传动方案的验证使用，完整还原了旋转螺母式直线传动的核心结构特点，各零部件均可单独拆分编辑，方便后续进行参数调整与二次开发。
