数控加工用双轴直线进给运动模组结构

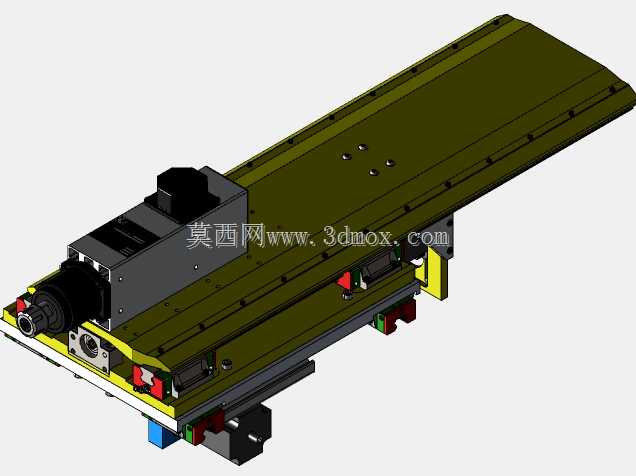

该双轴直线进给模组主要面向数控加工、精密检测、自动化装配等工业场景，作为核心运动执行部件搭载在立式加工中心、专用磨削设备、自动点胶或锁付工位上，承担加工头或作业端的平面内精准位移输送功能，可替代传统人工移位或单轴拼接的传动方案，大幅提升工位作业的重复定位精度与运动平稳性。从功能特性来看，该模组整合了两个垂直方向的直线传动单元，长行程轴负责大跨度的工位快速移位，短行程轴负责作业端的精细进给调整，端部集成的驱动单元可直接对接伺服动力输出，配套的滑块限位结构能够在行程两端实现硬限位防护，避免超程碰撞造成的部件损坏，滑台台面预留了多组标准安装孔位，可直接固定加工主轴、检测探头或作业执行器，无需额外加工转接板即可完成末端负载的装配。设计过程中优先考虑了传动刚性与运行精度的平衡，主体承载底座采用高刚性型材加工而成，导轨安装面经过精密铣削处理，保证直线度误差控制在微米级区间，传动链采用丝杠与直线导轨组合的结构，既保证了进给过程的传动效率，又能承受加工过程中产生的径向与轴向切削负载，侧边布置的拖链安装位可规整收纳动力线缆与信号管线，避免运动过程中管线拉扯干涉，整体采用模块化设计思路，两个轴体的连接部位采用标准化定位销与螺栓锁紧，可根据实际工位需求调整轴的安装方向或拓展额外的旋转轴单元。在安装边界方面，长行程轴的整体长度适配常见中型加工设备的工作台面尺寸，宽度方向的外轮廓不会超出常规设备的机架安装空间，底部预留的固定孔位可直接对接标准T型槽工作台或铝型材机架，垂直方向的整体高度经过压缩设计，不会过多占用设备的Z向作业空间，安装时只需保证底座安装面的平面度符合要求，即可快速完成模组的固定与调试，无需复杂的现场配作加工。
