三轴联动数控刨床进给传动结构

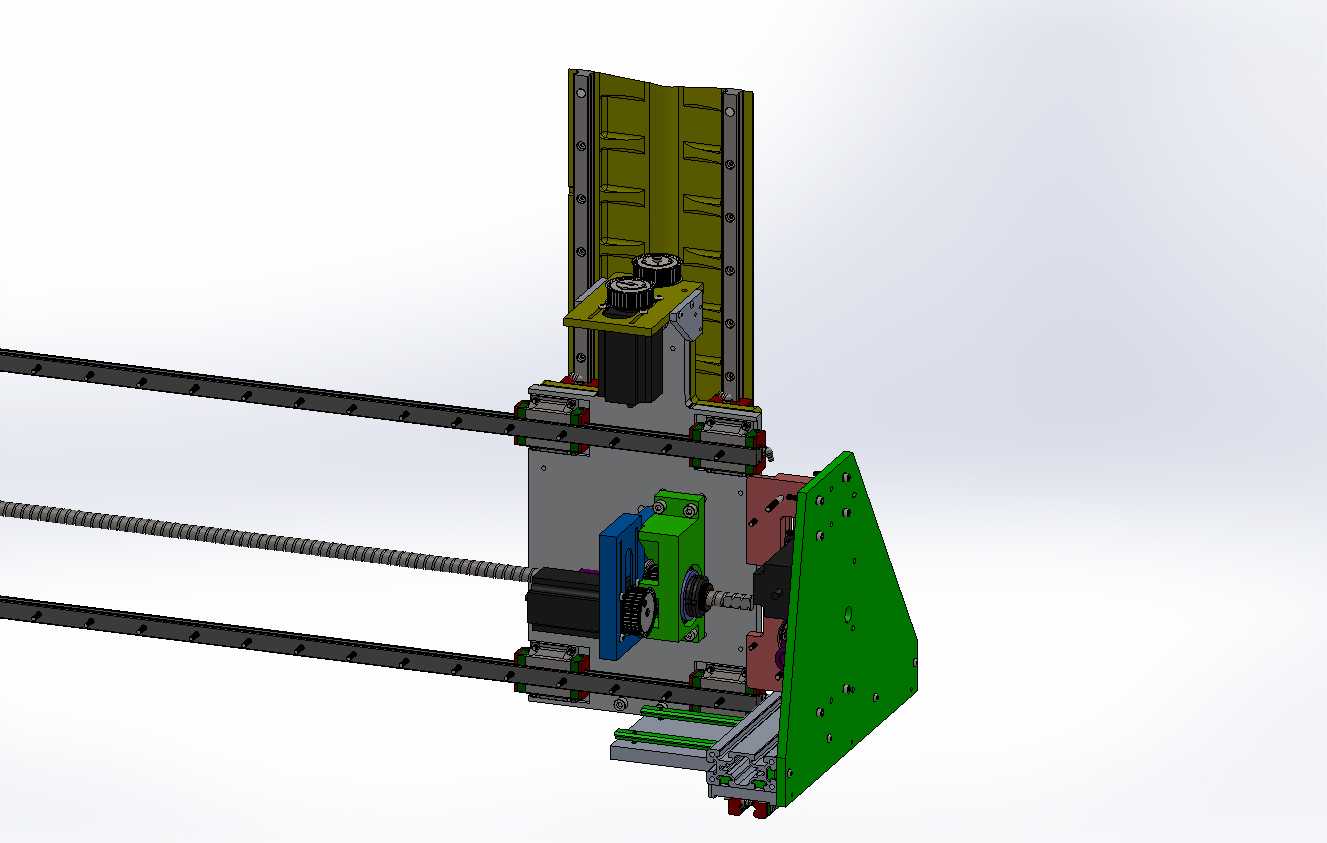

　　这套三轴进给结构针对中小型金属零件刨削加工场景设计，适配常规立式刨床的改造升级需求，可覆盖模具钢、铸铁、铝合金等常见金属材料的平面、沟槽、成型面刨削工序，在五金加工、模具制造、小型机械零件生产车间的单件小批量加工场景中适配性较强。从实际加工需求出发，结构设计优先考虑进给运动的平稳性与定位精度，X轴采用双直线导轨平行布置的承载方案，搭配大导程滚珠丝杠传递动力，可实现滑台沿床身方向的长距离往复进给，双导轨的跨距经过受力校核，能承受刨削过程中主切削方向的垂直载荷与侧向颠覆力矩，避免滑台在重切削工况下出现爬行或偏摆。Y轴滑座搭载在X轴滑台之上，采用窄跨距导轨配合短行程丝杠的布局，负责实现切削刀具的横向进给动作，

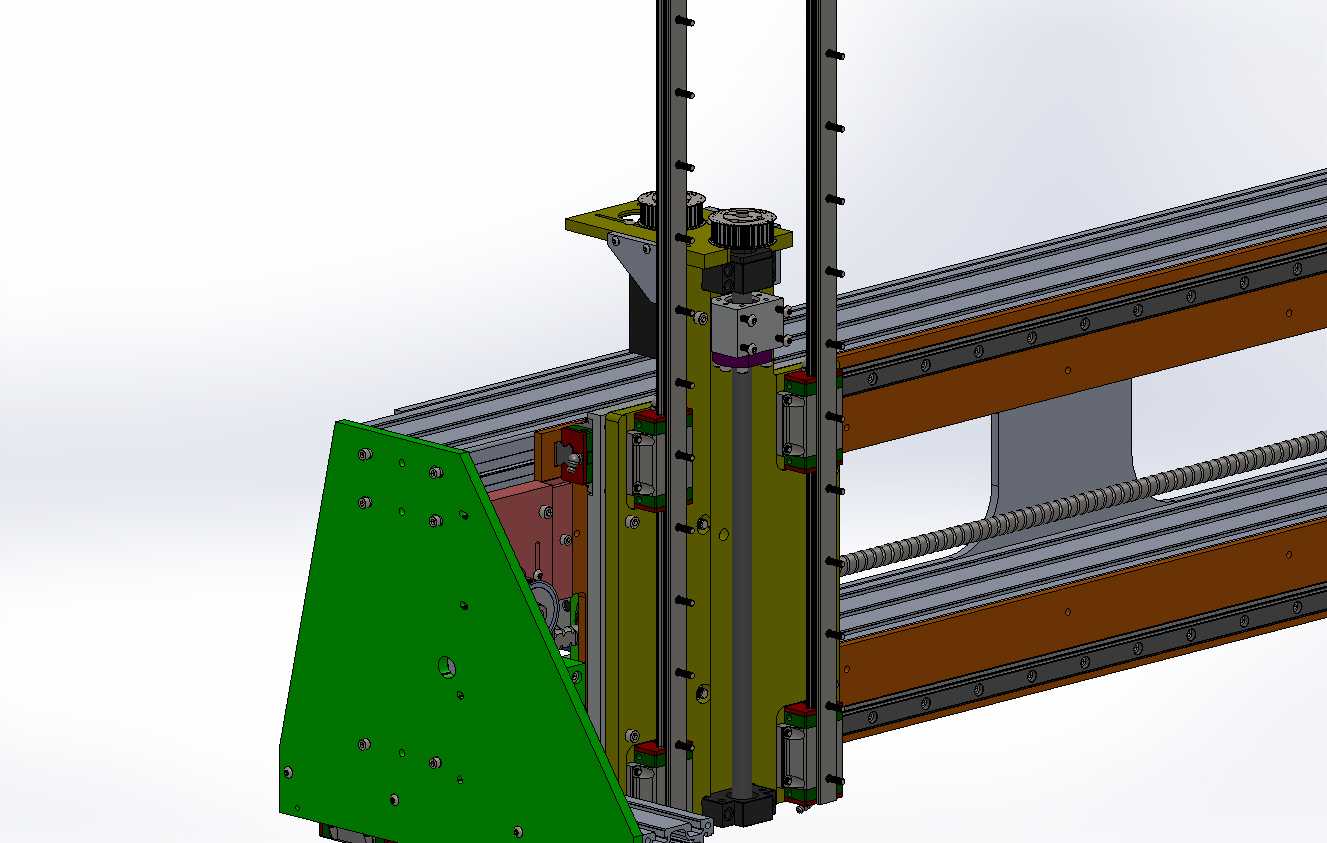

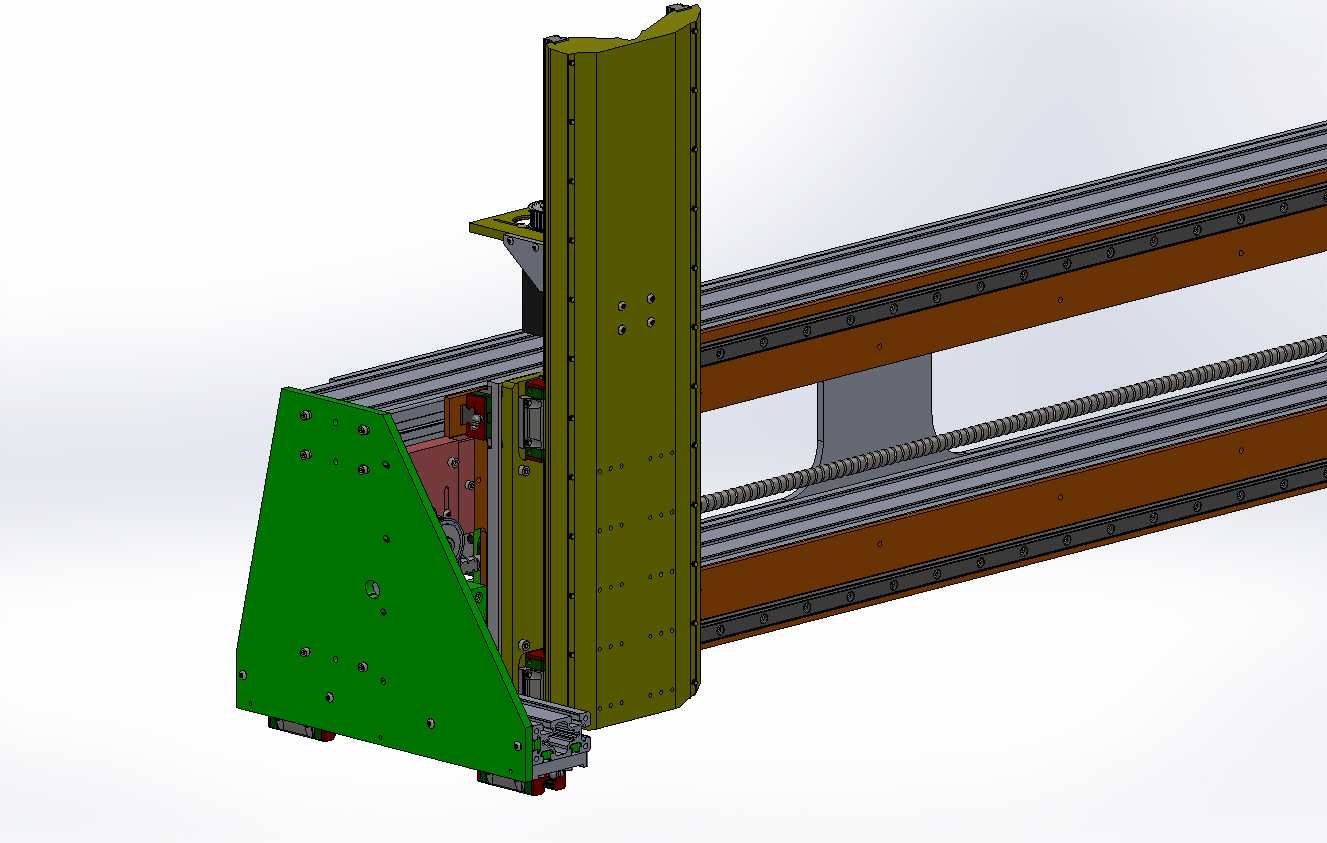

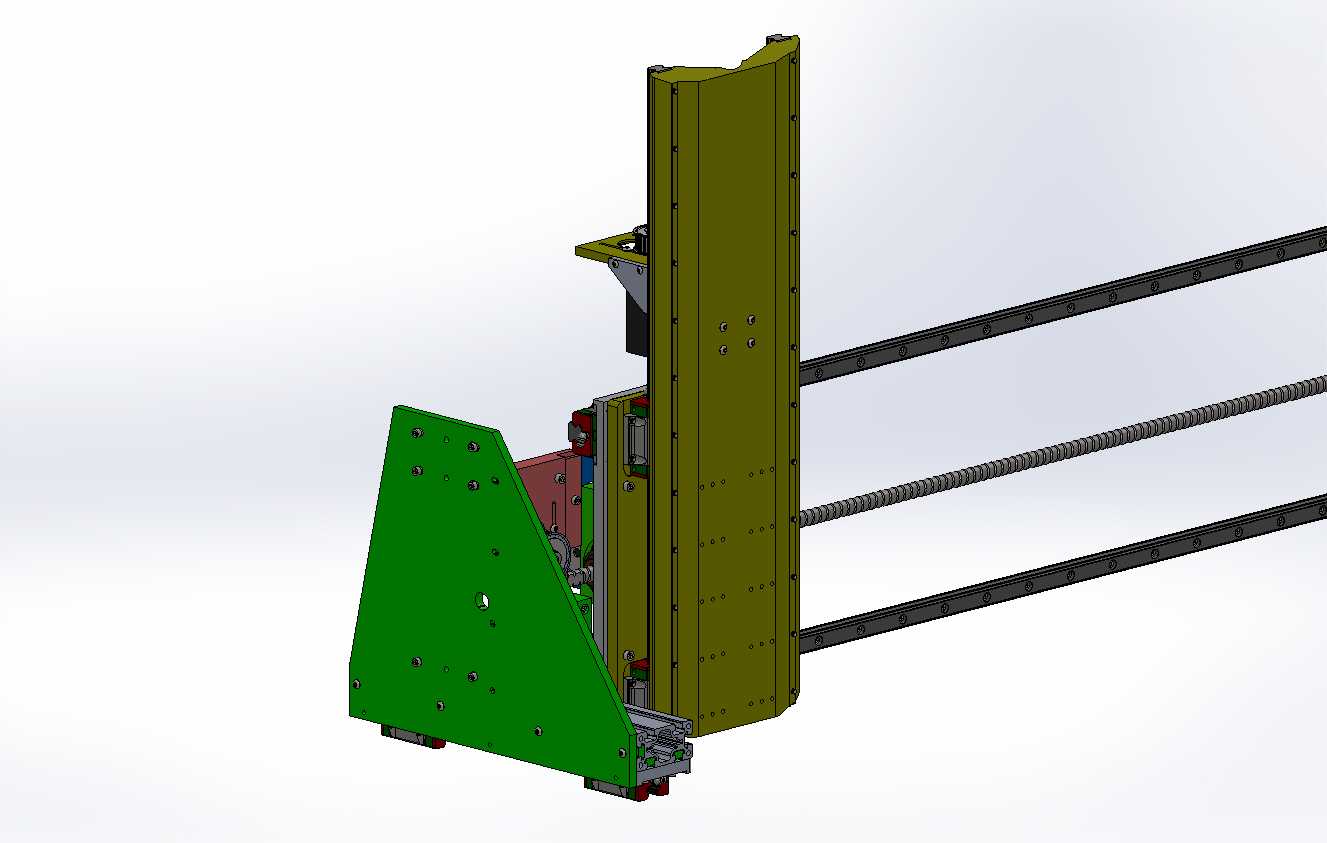

　　该轴的进给分辨率匹配刨削加工的常用走刀量范围，可满足0.01mm级的进给精度要求，适配精刨工序的表面质量加工需求。Z轴结构垂直布置在Y轴滑座的安装立板上，采用带配重平衡的导轨丝杠组合，负责实现刀具的垂直升降进给，既可以完成不同刨削深度的吃刀动作，也能适配不同高度工件的装夹空间需求，垂直轴的伺服电机带抱闸制动结构，可在断电或停机状态下锁定滑座位置，避免滑座下坠引发安全隐患。整套结构的安装边界经过适配优化，X轴的有效行程覆盖1200mm加工长度范围，Y轴有效行程350mm，Z轴有效行程400mm，可装夹的最大工件尺寸控制在1000300350mm区间内，适配常规中小型零件的加工尺寸需求。各轴的导轨安装面均设计有定位销孔与调整垫铁安装位，

　　现场装配时可通过配磨垫铁调整导轨的平行度与直线度，保证传动精度的装配一致性。丝杠两端采用固定支撑的轴承安装结构，搭配角接触球轴承承受轴向切削载荷，轴承座设计有密封端盖与润滑注油口，可定期加注润滑脂降低传动副磨损，延长结构使用寿命。滑座与导轨的连接部位采用滑块压板间隙调整结构，可根据使用磨损情况调整滑块预紧力，长期使用后也能保持运动副的配合精度。刀具安装板设计有标准T型槽与刀具锁紧螺孔，可适配常规刨刀、成型刨刀的装夹需求，安装板与Z轴滑座之间设计有角度微调结构，可根据加工需求调整刀具的切削角度，适配斜面、燕尾槽等特殊型面的刨削加工。整套传动结构的动力输入端预留标准伺服电机安装法兰，可匹配不同功率等级的伺服电机与数控系统对接，

　　实现三轴联动的插补进给，既可以完成传统刨床的往复直线刨削，也能通过数控编程实现简单成型面的轨迹刨削，拓展了传统刨床的加工适用范围。结构的走线部位设计有专用拖链安装槽，各轴的动力线、信号线可沿拖链规整布置，避免运动过程中出现线缆拉扯、磨损问题，提升设备运行的可靠性。
