塑料收纳筐注塑成型模具结构设计

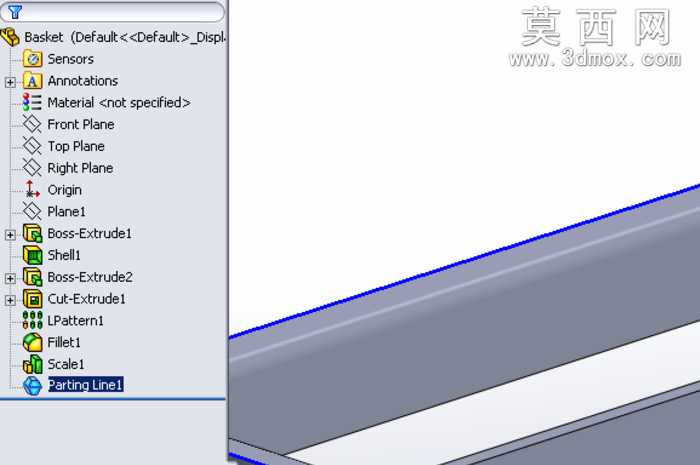

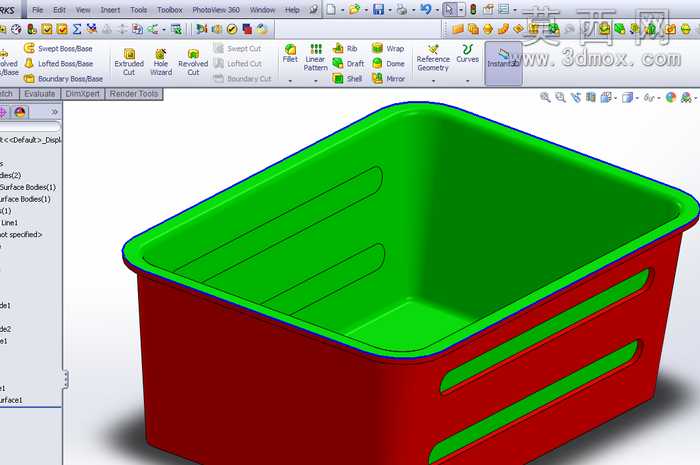

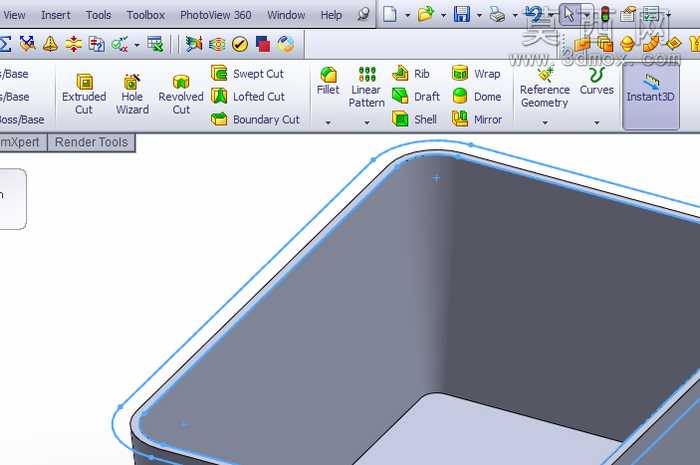

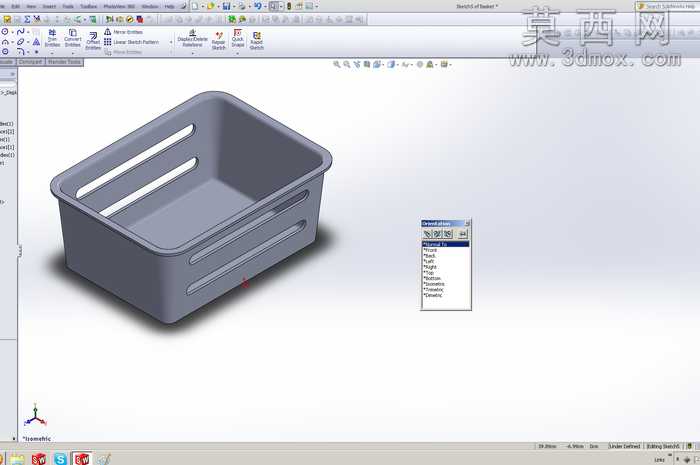

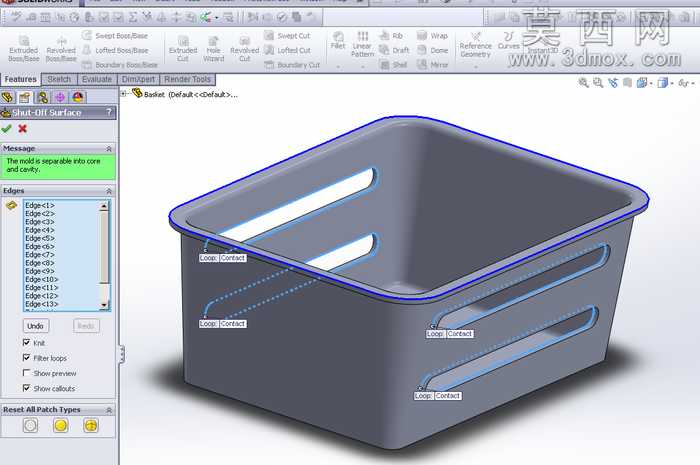

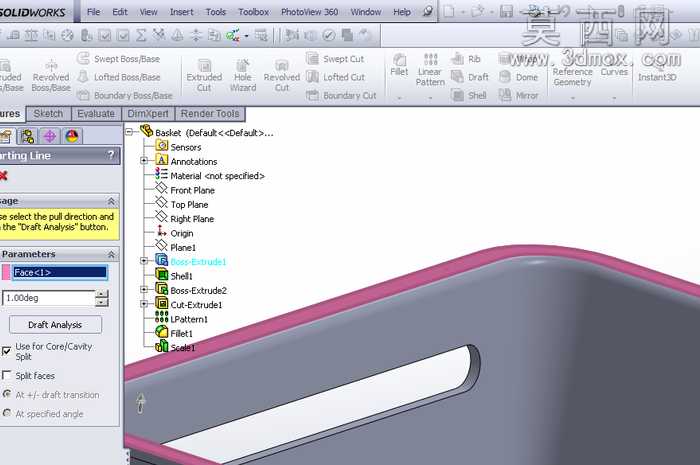

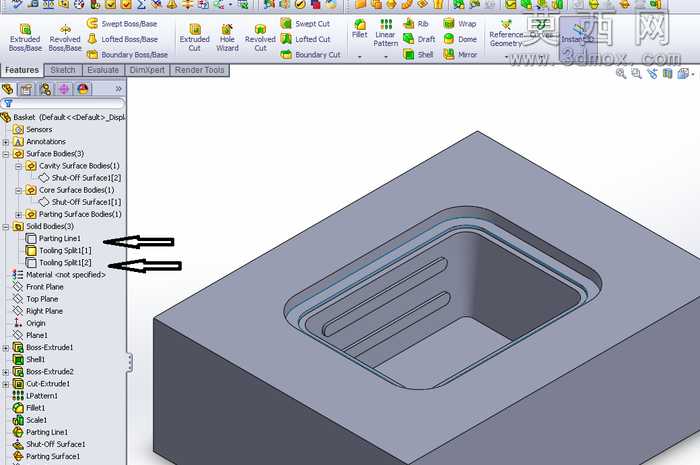

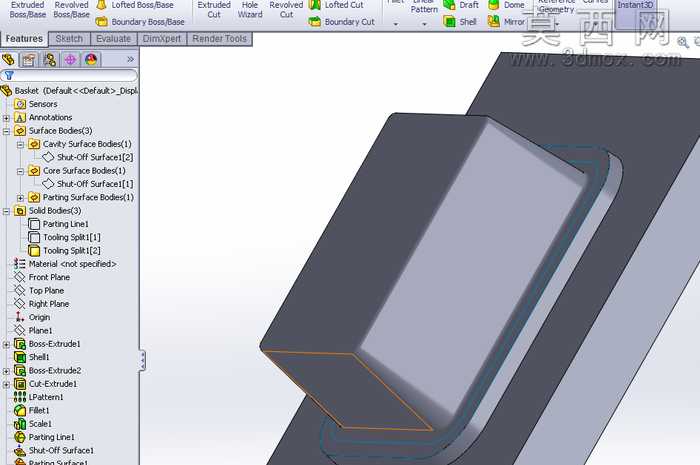

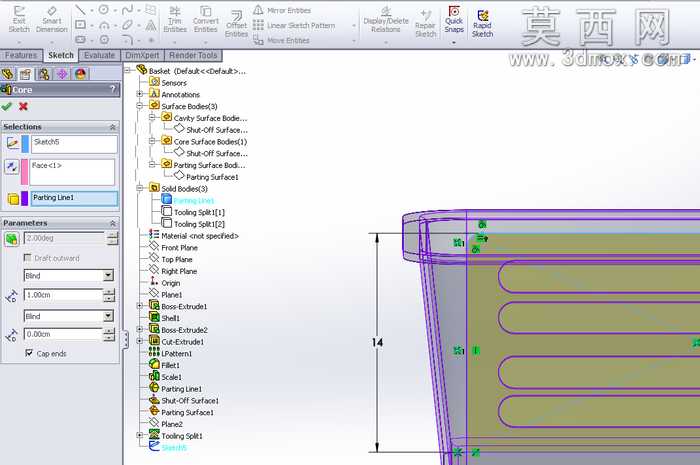

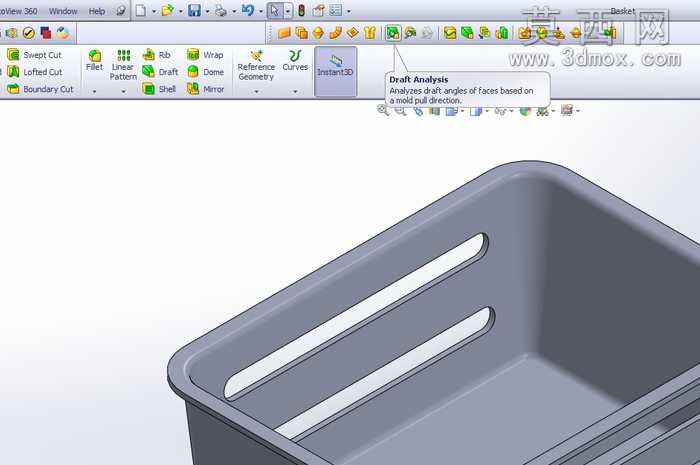

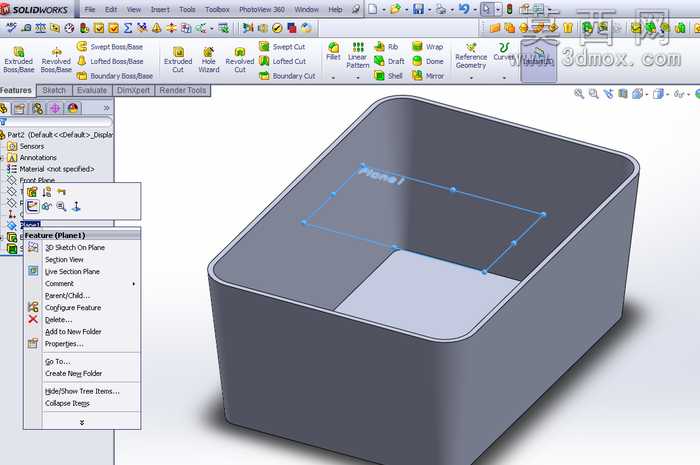

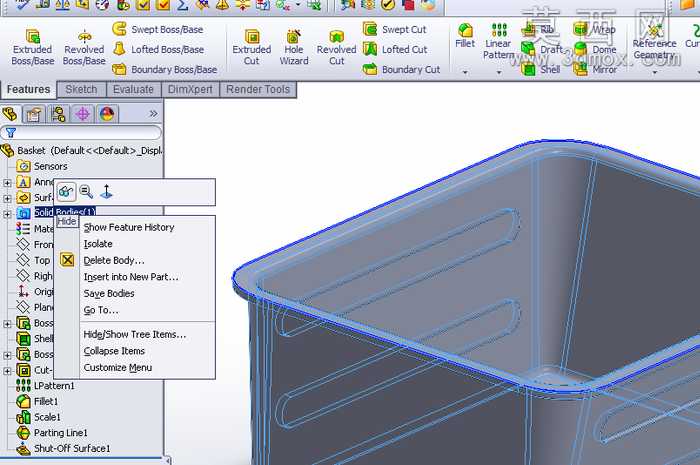

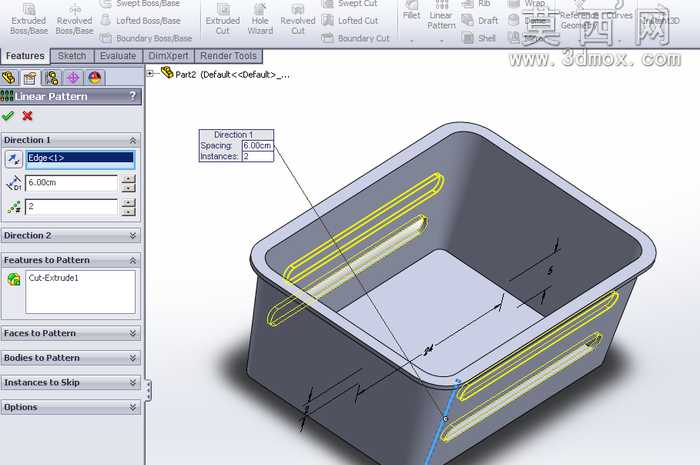

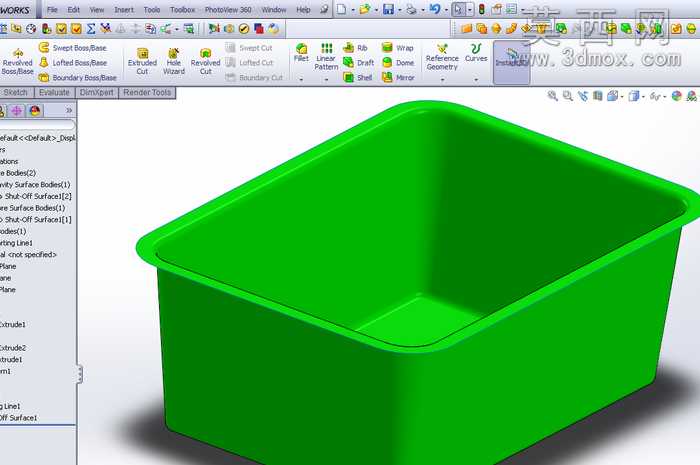

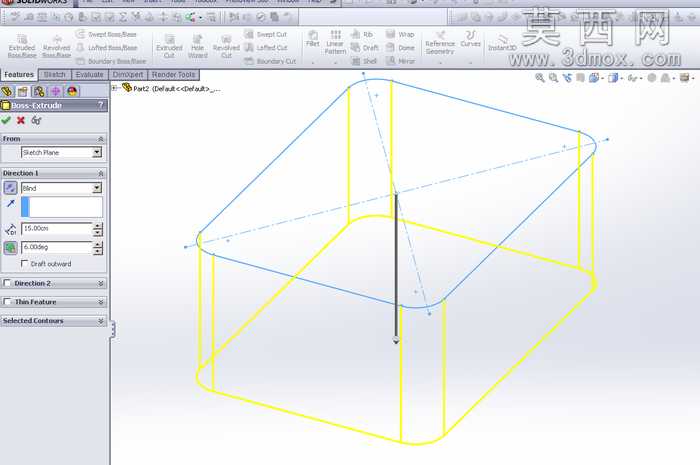

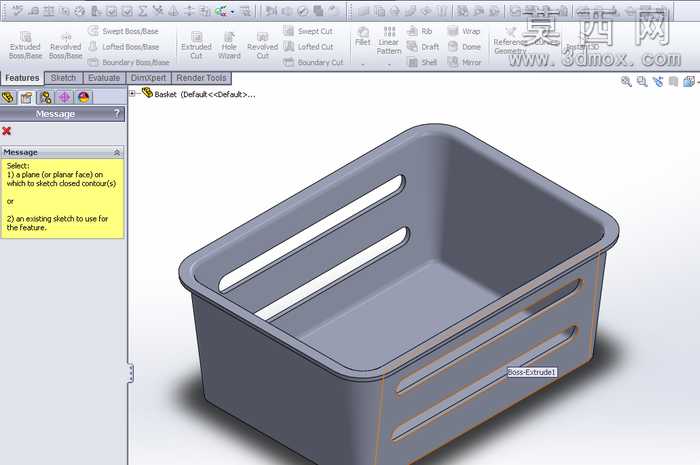

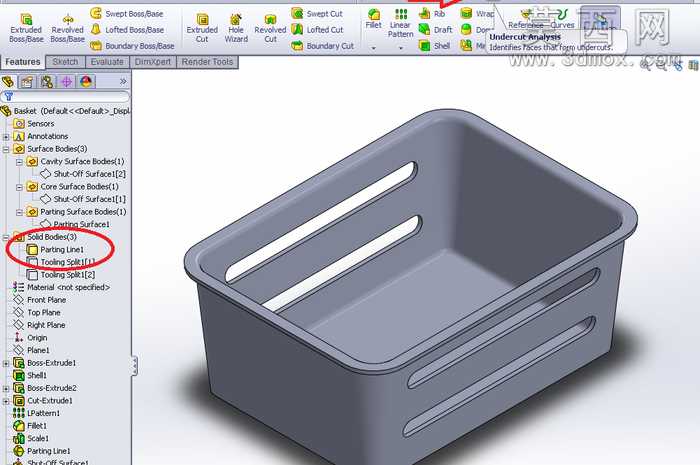

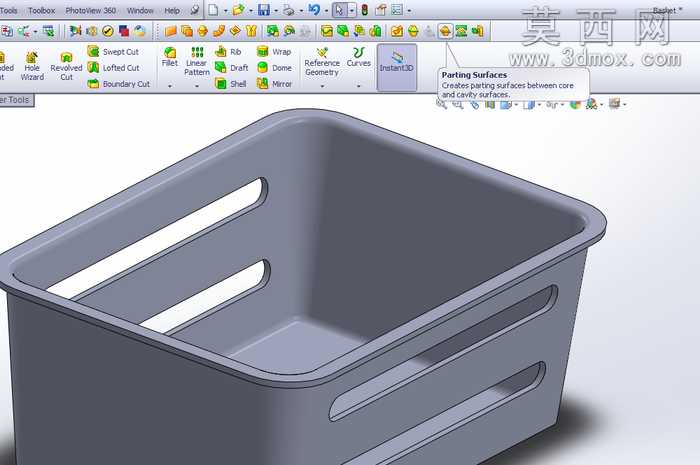

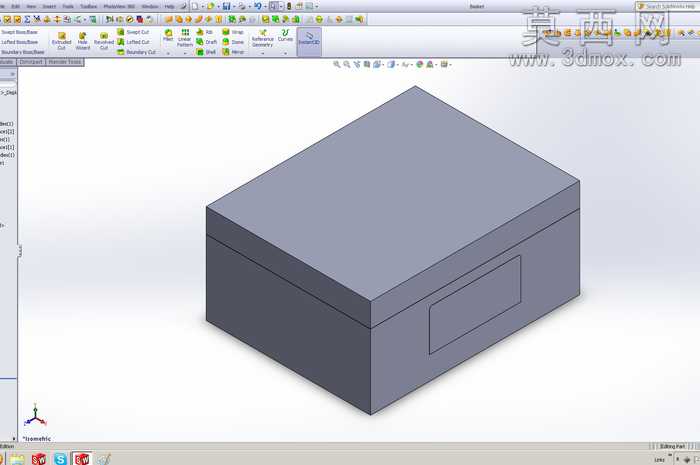

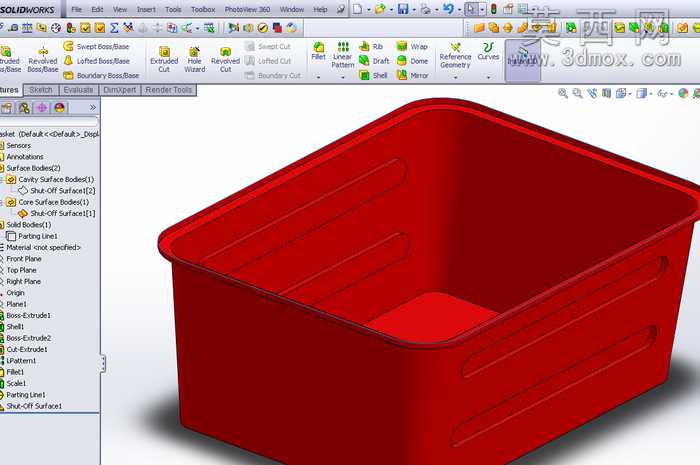

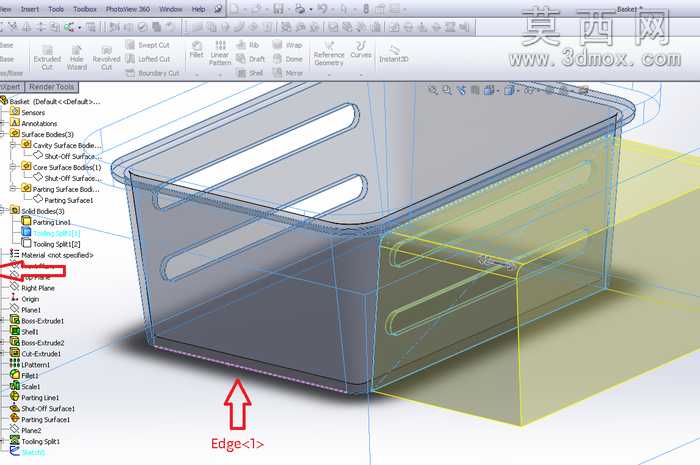

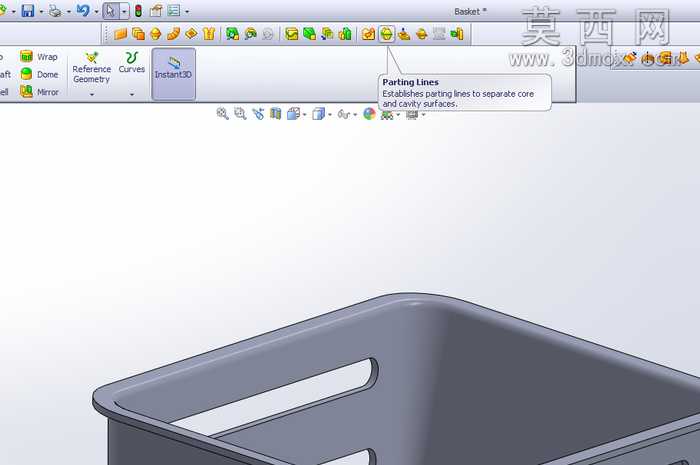

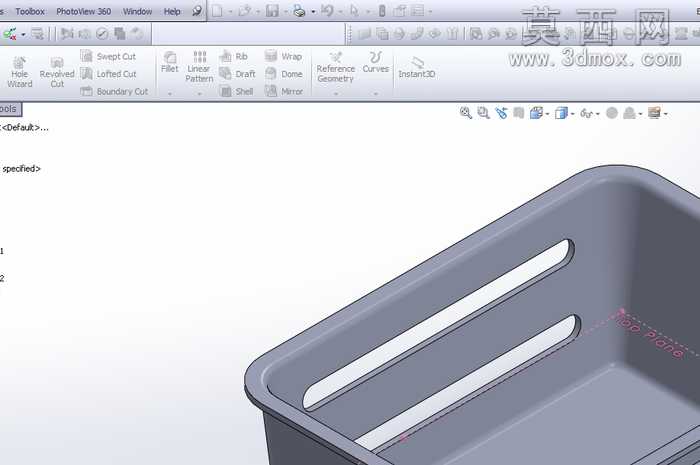

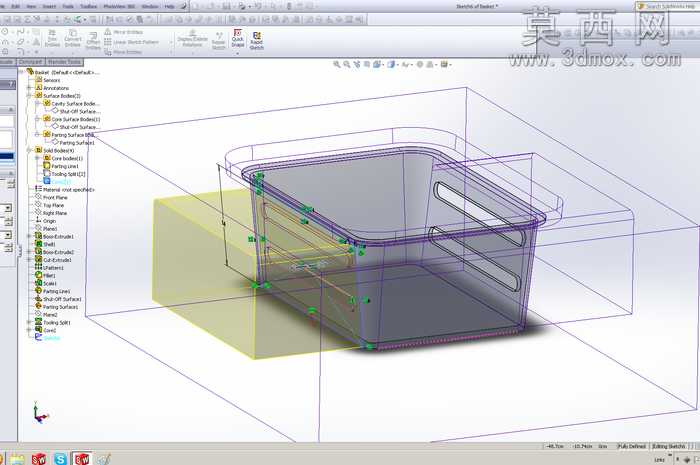

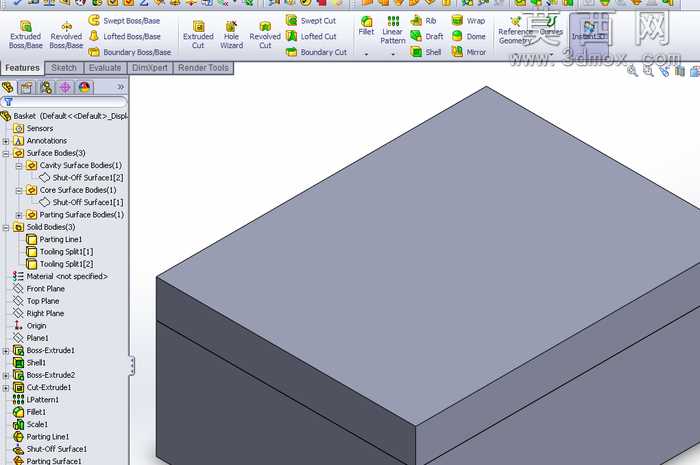

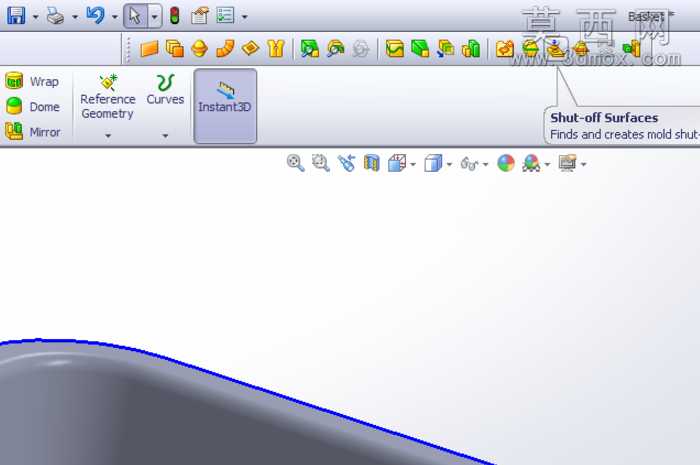

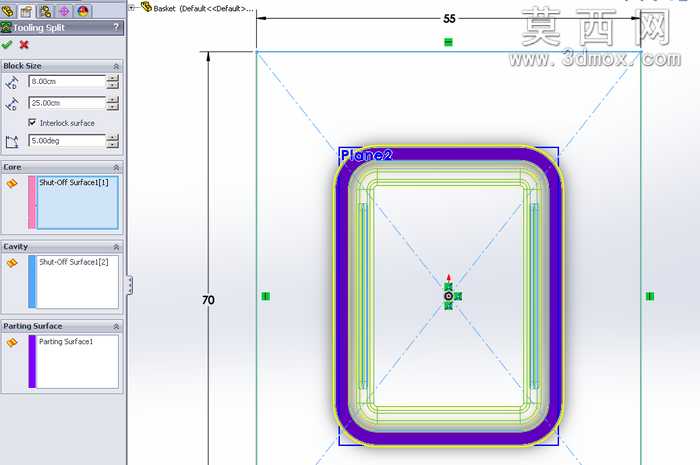

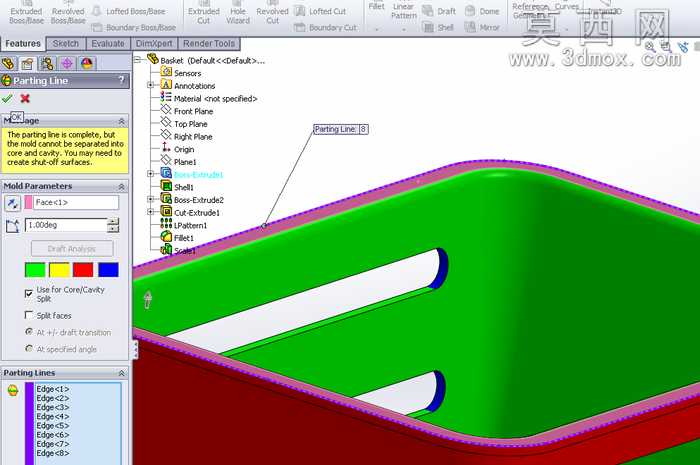

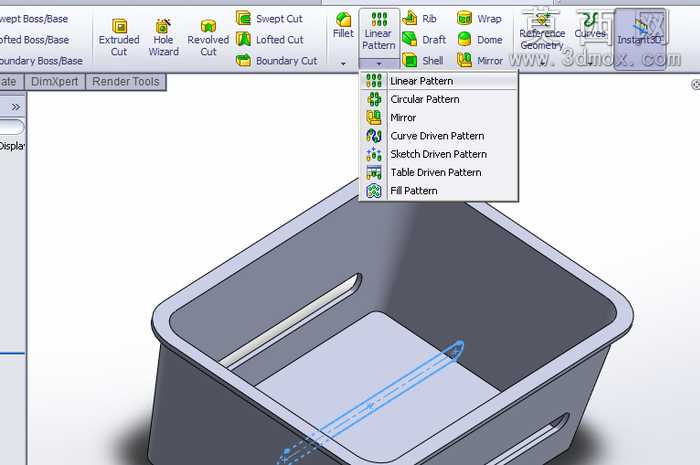

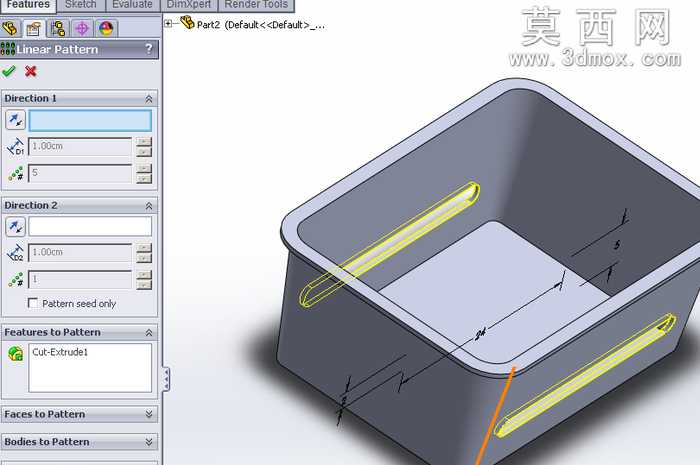

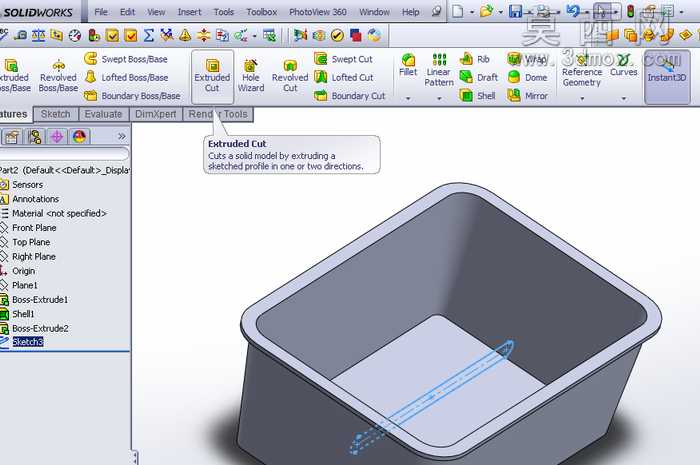

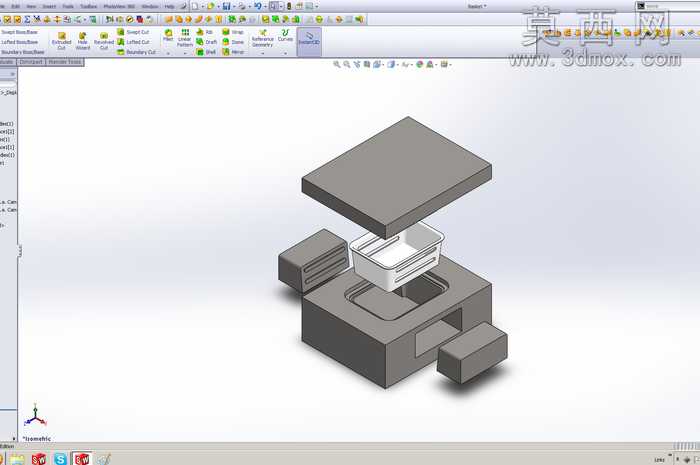

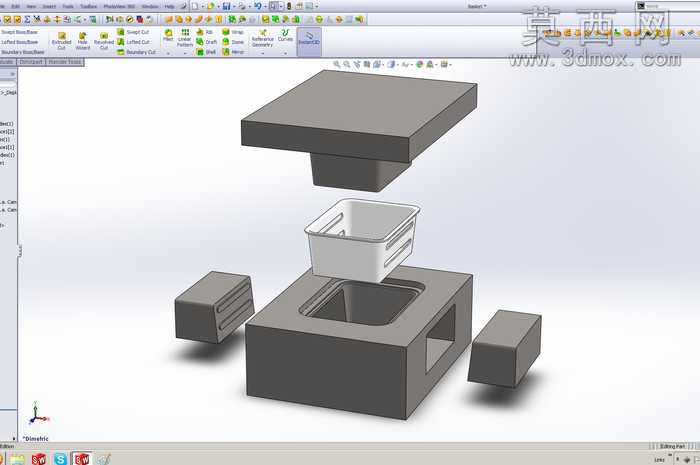

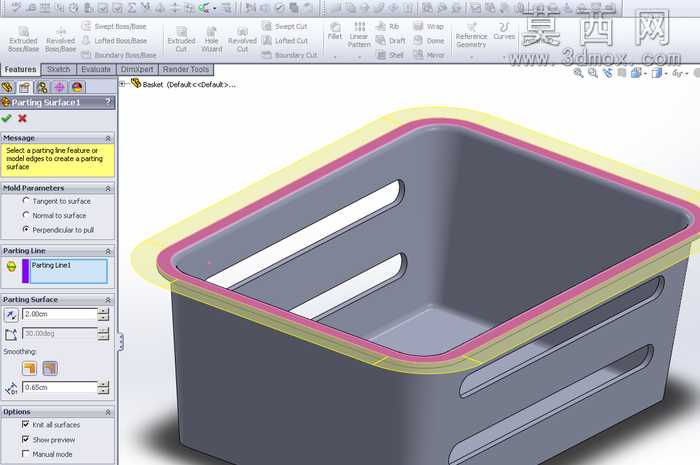

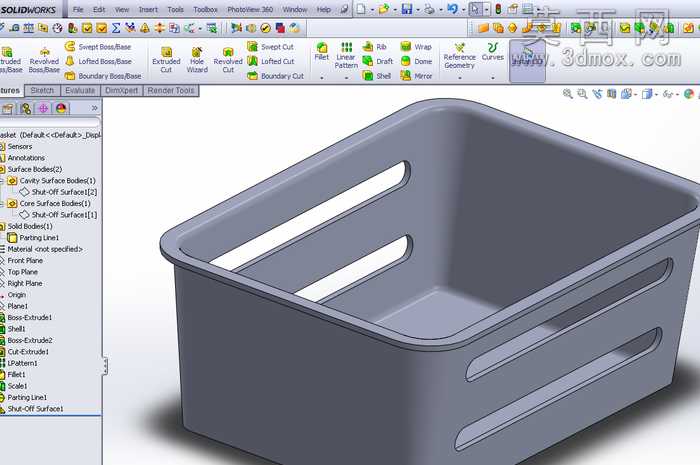

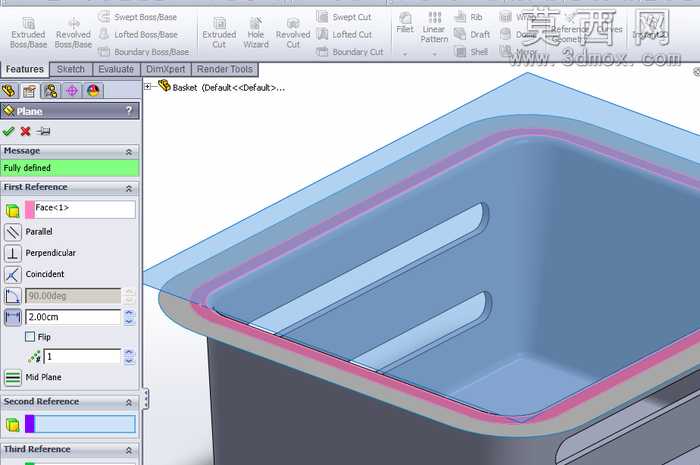

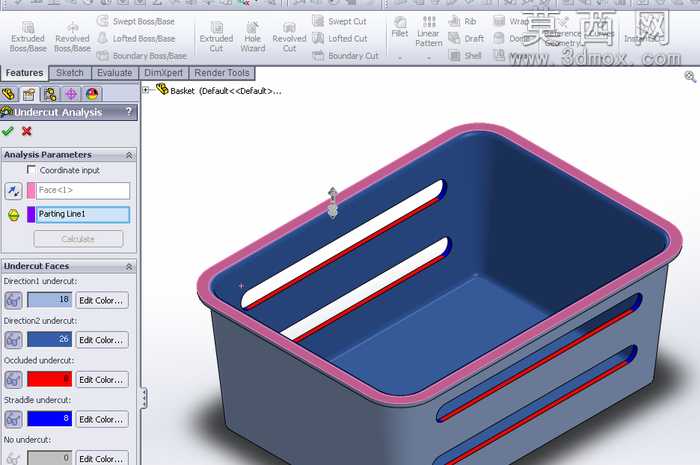

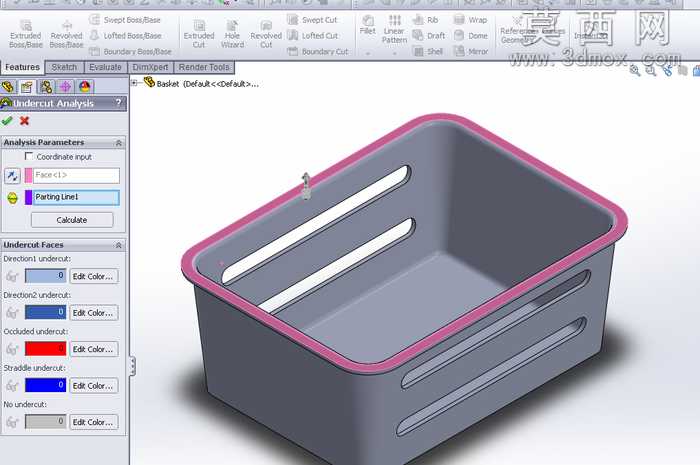

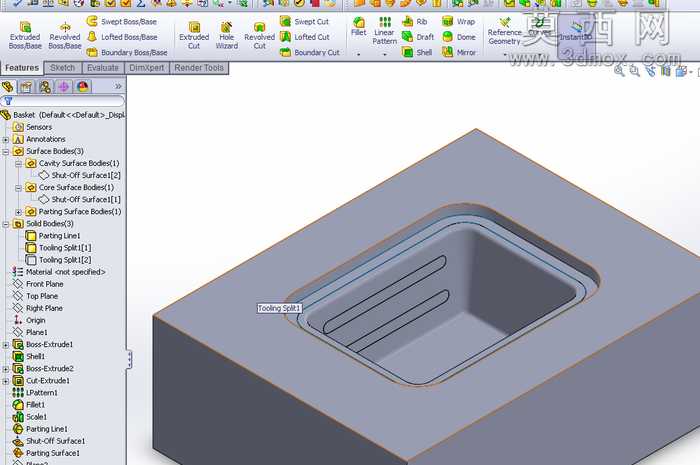

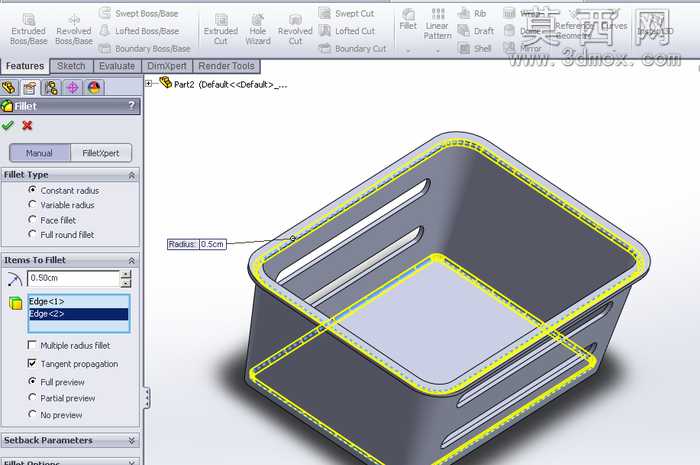

本作品为塑料收纳筐的注塑成型模具三维设计成果，建模过程依托三维参数化设计软件完成，整体采用爆炸视图呈现模具的完整装配组成，清晰展示各部件的装配位置与配合关系。建模阶段首先完成收纳筐塑件的结构分析，针对筐体侧壁的镂空结构、边缘的加强筋位以及侧边的卡扣结构，确定模具的分型面设置在塑件最大轮廓处，保证开模时塑件能够顺利脱离型腔。模具整体采用两板模基础结构，包含定模座板、定模板、动模板、动模座板、型芯、型腔、侧抽芯滑块、导向零件、顶出零件等核心部件，其中针对筐体两侧的侧凹卡扣结构，设计了两个对称的侧抽芯滑块，开模过程中滑块沿导滑槽横向移动，先完成侧向倒扣的脱模动作，避免顶出时塑件出现结构拉伤。材质设定上，模具的成型零件即型芯与型腔部分采用模具钢材质，渲染时赋予金属磨砂质感，清晰区分钢件的加工面与非加工面；侧滑块、导柱导套等标准件采用光亮金属材质，突出其精密配合的属性；被成型的塑料收纳筐采用半透明浅灰色塑料材质，还原PP塑料的半通透质感，同时清晰展示筐体的薄壁结构与镂空细节。渲染阶段采用软件内置的环境光源，搭配柔和的阴影效果，让爆炸视图中各部件的空间位置关系清晰可辨，无视觉遮挡，能够直观展现模具的开模动作顺序：开模时定模部分随注塑机定模板移动，首先打开分型面，侧滑块在斜导柱的带动下完成侧向抽芯，随后动模侧的顶出机构动作，将塑件从型芯上平稳顶出，完成一次成型周期。设计过程中充分考虑了注塑成型的工艺合理性，对型腔的进料位置、排气槽设置、冷却水路排布都做了对应结构预留，保证注塑时熔料能够快速充满型腔，同时均匀冷却减少塑件变形，整套模具结构紧凑，动作逻辑顺畅，无干涉风险，能够直接用于后续的模具加工出图参考，也可作为注塑模具设计的教学案例，帮助学习者理解带侧抽芯结构注塑模的设计流程与结构要点。
