带内螺纹结构的精密注塑模具设计

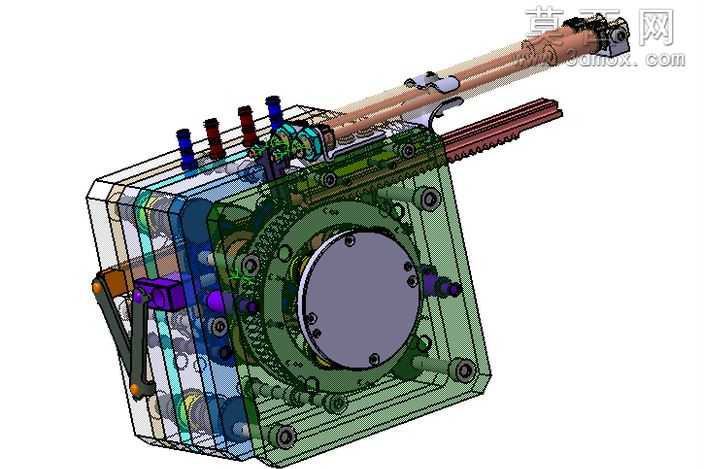

本套注塑模具针对带内螺纹的塑料制件开发设计，整体采用三维参数化建模完成全结构搭建，建模过程中严格遵循注塑模具设计规范，对模架、成型零部件、浇注系统、导向机构、推出机构、冷却系统、螺纹脱模机构逐一进行精细化建模，所有零件配合公差均按照注塑模具行业通用标准设定，确保各组件装配无干涉、运动无卡滞。模型采用透明化外观处理展示内部结构，可清晰观察到模具内部的齿轮传动脱螺纹机构、冷却水路排布、顶出组件布局以及导柱导套的配合关系，不同功能零件采用差异化色彩材质区分，成型型腔、传动齿轮、冷却管路、紧固件、模板等部件视觉辨识度高，便于快速理解模具各部分的功能与装配逻辑。设计过程中重点攻克带内螺纹塑件的自动脱模难题，采用齿轮传动带动螺纹型芯旋转的脱模结构，搭配精准的行程控制与定位设计，保证螺纹成型精度与脱模动作的顺畅性，避免塑件螺纹在脱模过程中出现拉伤、变形等缺陷。浇注系统采用平衡式流道设计，确保熔融塑料能够均匀填充型腔，减少填充过程中的熔接痕、缺料等成型缺陷；冷却系统围绕型腔与螺纹型芯均匀排布水路，保证模具各区域温度均衡，缩短成型周期，提升塑件成型质量与生产效率。整套模具结构设计紧凑，各机构布局合理，充分考虑了实际生产中的加工工艺性与装配便利性，模板、模仁等零件均采用标准化模架搭配定制化成型零件的设计思路，既降低模具加工制造成本，又能保证模具的使用寿命与成型稳定性，可直接用于同类带内螺纹塑件的注塑生产参考，也可作为注塑模具结构设计的教学参考案例，帮助理解螺纹类注塑模具的传动逻辑、结构组成与设计要点。
