州级排球锦标赛事体育场地整体结构设计

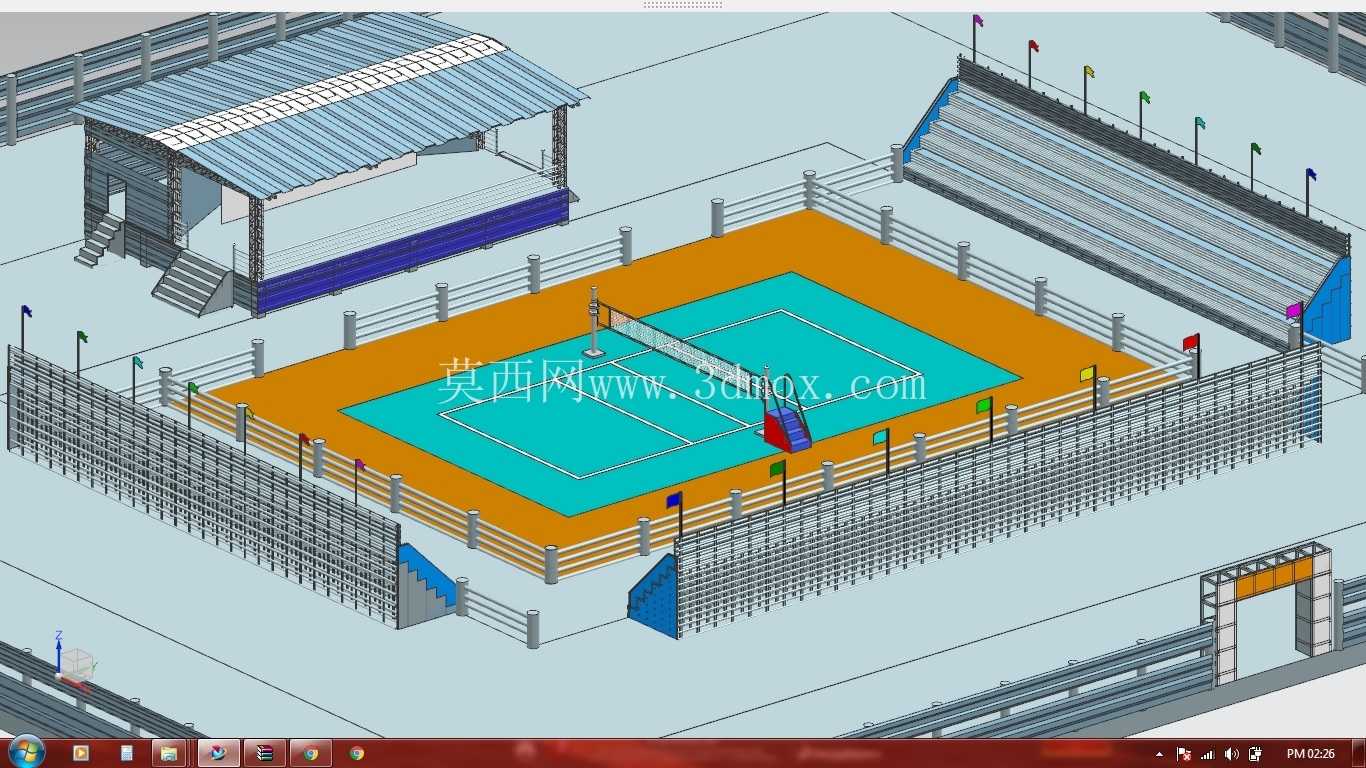

　　本次呈现的体育场地三维结构，面向中小型正式排球赛事的场地搭建需求设计，覆盖比赛核心区、观众观赛区、功能配套区三大模块的完整结构表达，可直接用于场地施工交底、临时赛事场地搭建方案推演、体育设施预制构件生产参考等场景。从实际使用逻辑出发，场地核心比赛区域严格遵循排球项目的场地边界要求，比赛场区采用醒目的青蓝色面层标识，外围环绕橙色的缓冲区，缓冲区宽度满足赛事规则中对无障碍活动范围的要求，避免运动员救球过程中碰撞周边围护结构。

　　场地四周设置分层式围网结构，下部采用实体挡板结构，高度恰好能够阻挡排球飞出场地范围，同时避免运动员高速移动时被围网杆件剐蹭；上部采用通透的金属网格结构，既不会遮挡周边观众的观赛视线，也能进一步提升围网整体的防球飞出能力，围网立柱按照等间距排布，每根立柱底部设置预埋式安装底座，安装时可通过膨胀螺栓与硬化地面固定，无需大规模开挖地面，适配临时赛事场地快速搭建、赛后快速拆除转运的使用需求。围网外侧沿场地长边设置阶梯式观众看台，看台采用模块化预制构件拼接设计，每阶看台的高度差、深度均按照人体工程学参数设定，保证后排观众视线不会被前排遮挡，看台临边设置防护栏杆，栏杆高度符合公共体育设施的安全规范，防止人员跌落。

　　场地一侧设置带遮阳顶棚的功能区，顶棚采用波纹金属板材铺设，下方设置阶梯式平台，可作为裁判席、赛事记录台、嘉宾观赛区使用，功能区设置独立的上下台阶，台阶踏步高度、宽度符合公共建筑台阶的设计标准，两侧加装扶手，满足不同人群的通行安全要求；功能区临比赛场一侧设置防护栏板，栏板高度恰好能够遮挡台面下方的支撑结构，同时不会阻挡坐席人员观察全场比赛的视线。场地入口设置在正对裁判台的短边一侧，入口处设置带标识牌的门式结构，作为场地的主出入口，宽度满足人员快速通行、小型器材转运的需求，入口处不设置门槛，避免人员通行时绊倒。

　　场地内的排球网支架采用可调节高度的结构设计，能够适配男子、女子排球项目的不同网高要求，支架底部设置配重式底座，无需在比赛场地上打孔固定，不会破坏场地面层结构。围网立柱顶部预留旗帜安装位，可根据赛事需求插放标识旗、彩旗，进一步烘托赛事氛围。从安装边界来看，整个场地的外围轮廓尺寸预留了足够的外围通行空间，围网外侧与周边道路、其他设施之间保留不小于1.2米的通行通道，满足人员疏散、消防通行的要求；所有预制构件的连接节点均采用螺栓连接，无现场焊接工序，搭建时仅需普通扳手等工具即可完成全部组装作业，单个标准场地的搭建周期可控制在2个工作日内，拆除后所有构件可分类打包存储，重复利用率可达95%以上，大幅降低赛事场地的搭建成本。从结构受力角度来看，看台的支撑结构采用型钢焊接成型的三角桁架结构，单平米荷载满足公共观赛设施的承重要求，即使在观众满座的情况下也不会出现结构变形；遮阳顶棚的支撑立柱采用加大截面的矩形钢管，能够抵御常规风力荷载，避免大风天气下顶棚结构失稳。场地内的所有棱角位置均做倒圆角处理，所有突出的螺栓端头均加装塑料保护帽，从细节上避免运动员、观众被尖锐部位划伤，完全符合体育赛事场地的安全设计规范。
