便携式手持电动搅拌工具三维设计

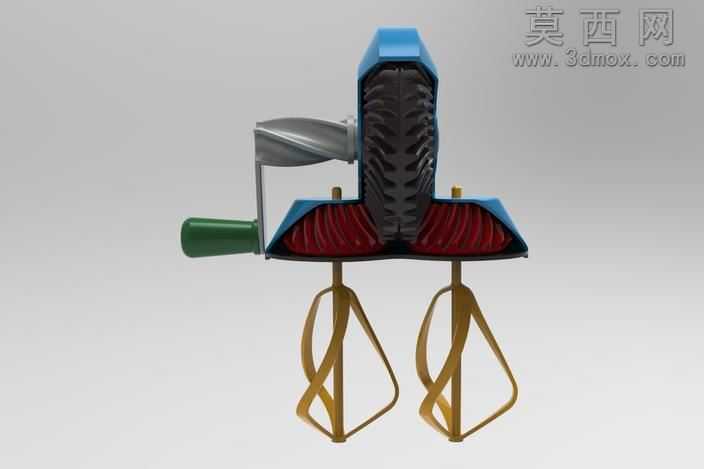

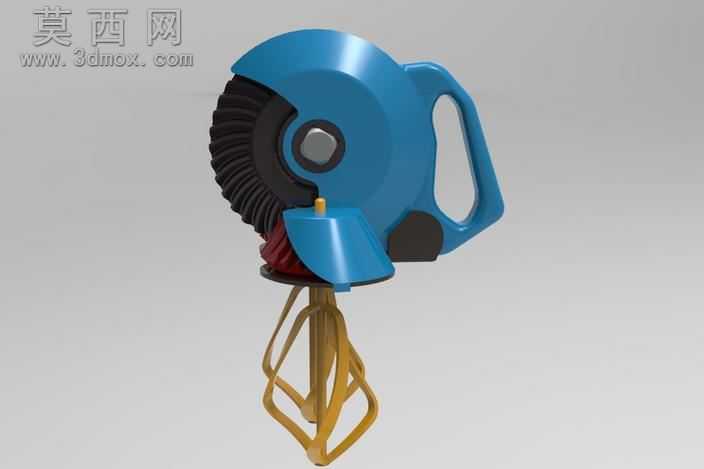

本作品为便携式手持电动搅拌工具的三维设计成果，建模阶段依托三维参数化设计软件完成全结构的精准搭建，首先从人机工程学角度出发，对握持手柄的弧度、握持区域的尺寸进行反复校准，确保长时间握持操作时的受力均匀性，降低使用疲劳感。动力传动部分采用锥齿轮啮合结构实现动力转向，将电机输出的水平旋转运动转换为搅拌头的垂直旋转运动，建模过程中对齿轮的模数、齿形参数、啮合间隙进行严格设定，保证传动结构的运动合理性，避免出现干涉卡滞问题。外壳部分采用分体式包覆结构设计，将动力元件、传动结构完全收纳于壳体内部，同时在壳体对应传动区域设置防护挡边，避免搅拌过程中物料飞溅进入传动舱造成结构损坏。搅拌头采用笼式异形框结构，相较于传统直杆搅拌桨，该结构在搅拌过程中能够形成更复杂的物料扰流，提升不同粘度物料的混合均匀度，建模时对搅拌头的弯折弧度、连接端的锁紧结构做了细节优化，保证搅拌头与输出轴的连接稳固性。材质渲染阶段，手持外壳部分采用哑光工程塑料材质，调整材质的粗糙度、反光度参数还原手持电动工具常用的耐磨塑料质感；传动齿轮部分采用金属材质，添加细微的磨砂纹理还原机加工金属的表面质感；搅拌头部分采用亮面金属材质，突出其刚性结构特质；防护挡边部分采用与外壳同色系的亮面塑料材质，形成视觉层次区分。整体设计兼顾了结构实用性与人机操作合理性，所有装配结构均经过干涉检查，可直接用于后续的工程图导出、实物样机打样验证，也可作为同类手持搅拌工具的结构设计参考方案，适配家装涂料搅拌、小型食材搅拌、实验室少量试剂混合等多种应用场景的结构改型需求。
