6x6x5mm直插式两针轻触按键结构

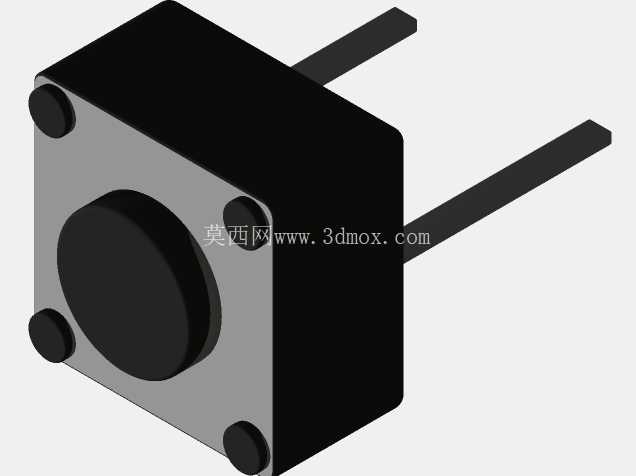

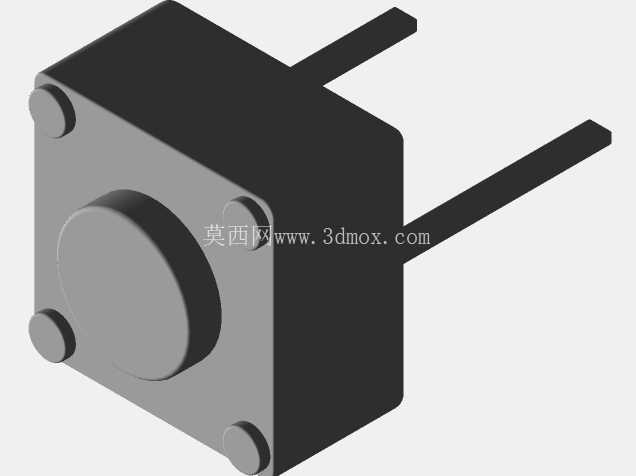

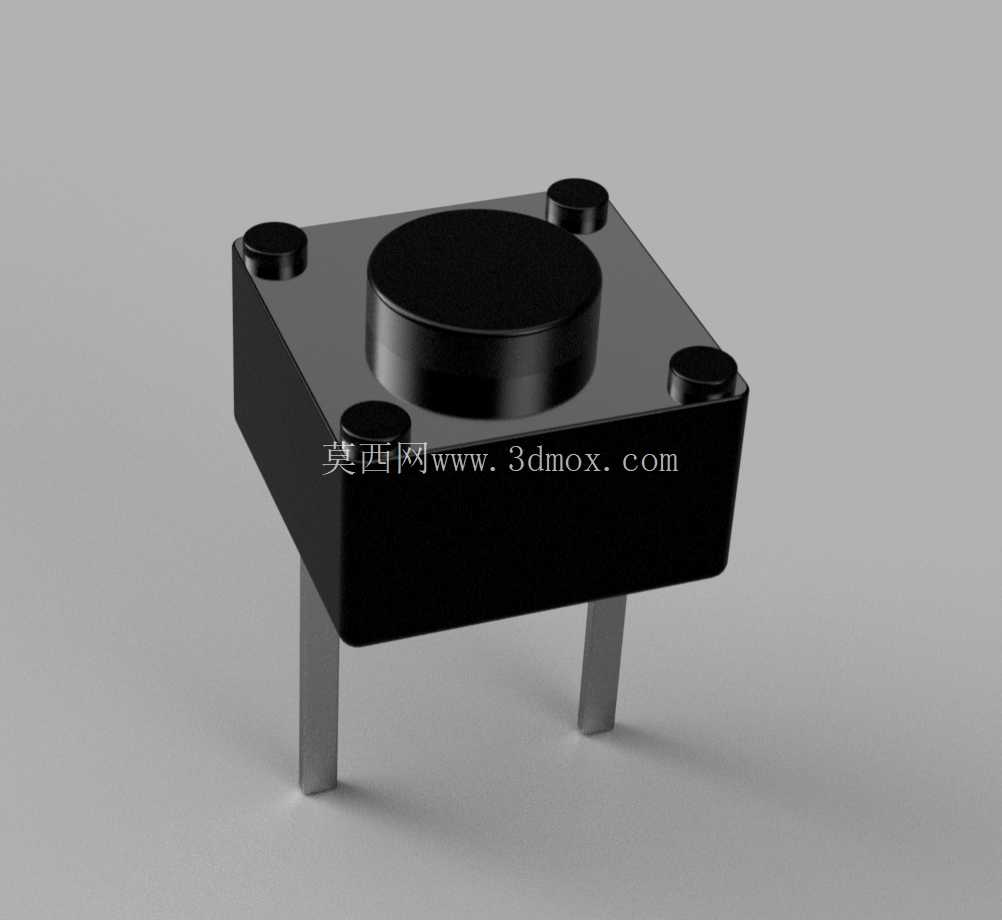

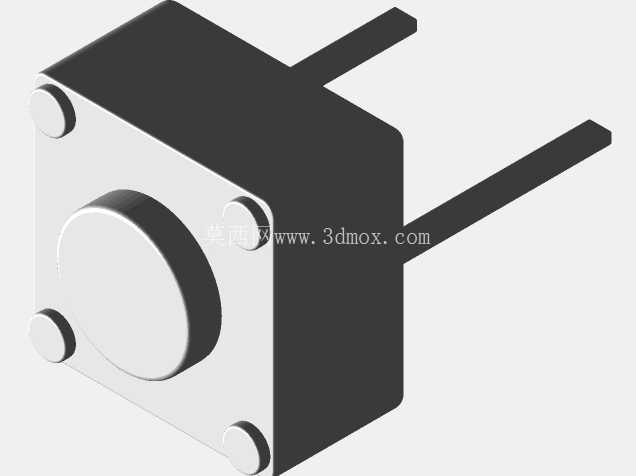

　　这款直插式轻触按键是电子设备人机交互链路里最基础的输入触发元件，日常接触到的消费类电子、工控操作面板、小型检测设备的手动触发点位，几乎都能见到同规格产品的应用，比如手持检测仪的功能切换键、小型控制盒的复位触发点、消费数码的功能选择按键，都依赖这类元件完成通断信号的传递。从结构设计逻辑来看，这款按键采用6mm见方的基座外形，总高度控制在5mm，刚好适配多数薄型电路板的安装空间需求，不会因为元件高度过高挤占设备内部的堆叠空间，也不会因为高度过低导致操作面无法伸出设备外壳，给外壳开孔的位置公差预留了足够的调整余量。基座上方的圆形按压帽做了微凸的弧面处理，手指按压时的接触受力更均匀，不会出现边缘硌手或者按压偏移的问题，四个角的定位凸点是为了在自动化插件作业时，配合贴片机的吸嘴定位结构完成精准取放，避免插件过程中元件偏移导致引脚插歪，影响后续波峰焊的焊接良率。底部伸出的两根直插引脚采用标准DIP间距设计，刚好匹配通用万能板、量产PCB板的2.54mm标准孔距，不需要额外定制非标准孔位的电路板，不管是手工打样做原型验证，还是开模量产做批量产品，都能直接套用标准封装库，减少PCB设计阶段的封装绘制工作量。

　　从功能实现的角度，这类按键属于瞬时通断型开关，常态下内部触点处于断开状态，当按压帽受到垂直方向的按压力达到触发阈值时，内部的弹片发生形变接触两个引脚的导通端，给控制板传递一个导通信号，松开后弹片自动复位，触点断开完成一次触发，触发行程控制在0.25mm左右，既不会因为行程过短导致误触发，也不会因为行程过长让操作手感偏软，触发压力设置在160gf上下，符合多数人操作按键的力度习惯，长时间操作也不会出现手指酸痛的问题。在实际选型应用中，这款按键的安装边界需要重点关注，引脚伸出基座的长度是3.2mm，穿过PCB板后预留的焊盘焊接长度控制在1mm左右即可，过长的引脚需要在焊接后剪脚处理，避免引脚过长接触到电路板背面的其他元件造成短路；基座的安装定位需要注意，四个角的凸点不需要插入电路板，只需要基座底面贴合PCB板面即可，焊接前可以通过治具压住按键基座，避免焊接过程中浮高导致按键按压行程出现偏差。

　　在结构可靠性设计上，按键基座采用耐高温的工程塑料注塑成型，可以承受波峰焊260摄氏度的高温持续10秒不会出现形变，不会因为焊接高温导致内部弹片卡位或者基座融化变形；内部的接触弹片采用不锈钢材质冲压成型，表面做了镀银处理，降低接触电阻的同时提升抗氧化能力，常规使用环境下的触发寿命可以达到10万次以上，满足多数民用和普通工控设备的使用寿命要求。在设备组装环节，这类按键的外壳开孔尺寸需要设置为6.2mm见方，给按键的按压帽预留0.1mm的单边间隙，避免外壳开孔公差卡住按压帽导致按键无法正常复位，按键的安装位置需要距离电路板边缘至少2mm以上，避免拼板分板时的应力传导到按键引脚位置，导致焊盘脱落或者引脚变形。

　　很多刚入行的结构工程师在选型这类轻触按键时，容易忽略按键的按压行程和外壳按压柱的间隙配合，要么间隙过大导致按压时有空程，手感松散，要么间隙过小导致外壳压住按键帽，常态下就处于触发状态，这款按键的按压帽顶部到触发点的距离是0.3mm，设计外壳按压柱的时候预留0.1mm的间隙就刚好，既能保证按压时没有明显空程，也不会出现常态下压的问题。另外在高湿度或者多粉尘的应用场景下，这款按键的基座和按压帽之间做了微间隙的防尘设计，日常环境下的浮尘不会轻易进入内部触点位置，不会因为粉尘堆积导致接触不良，如果是在油污或者高湿度的特殊工业场景，则需要在按键外部加装防水硅胶套，进一步提升防护等级。从三维建模的角度来看，这款按键的模型还原了实际生产中的所有关键装配尺寸，包括引脚的直径、间距，基座的外形倒角，按压帽的高度和直径，四个定位凸点的位置和尺寸，在做设备整体结构装配时，可以直接导入模型做干涉检查，验证外壳开孔位置、按压柱长度、PCB安装位置是否匹配，不需要再手动测绘元件尺寸，能大幅缩短结构设计阶段的验证周期，避免因为元件尺寸测绘错误导致开模后出现装配问题。
