9V叠层电池虚拟仿真三维数字模型

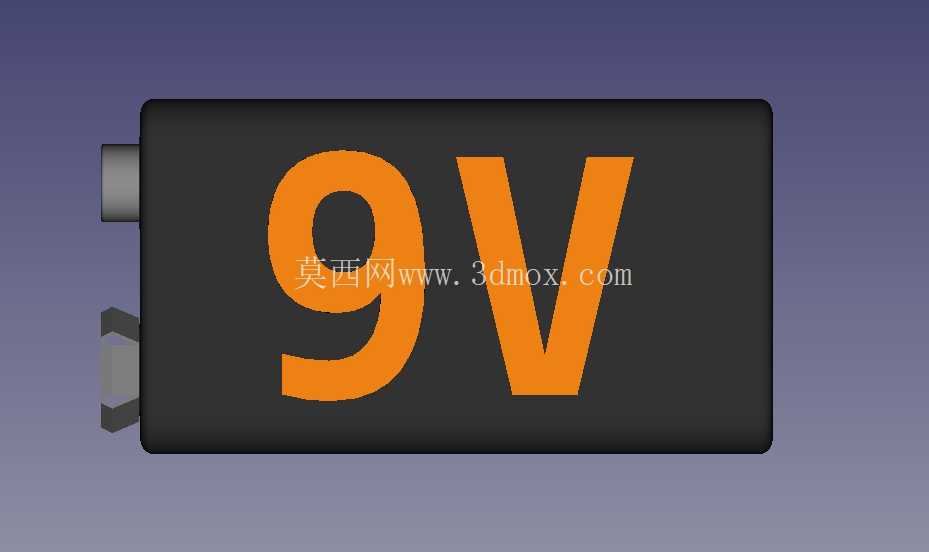

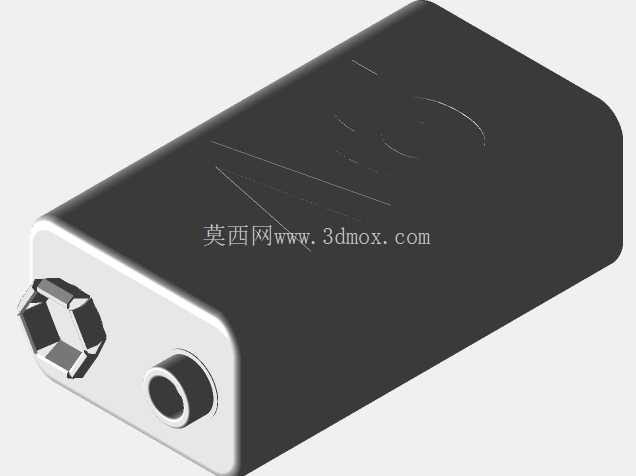

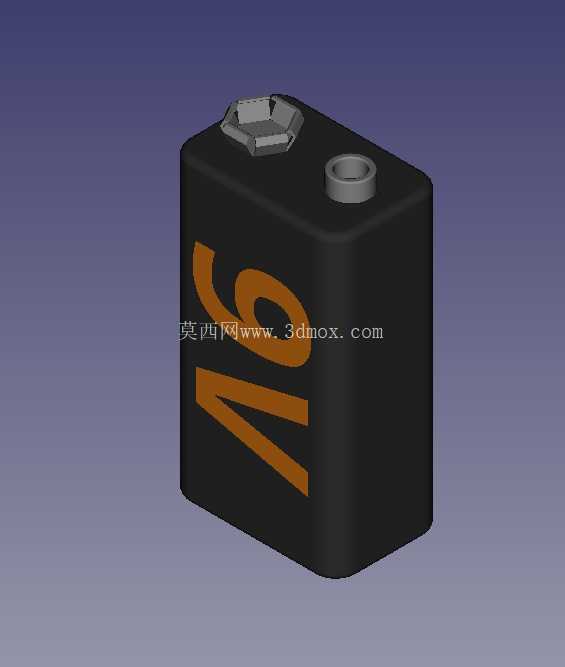

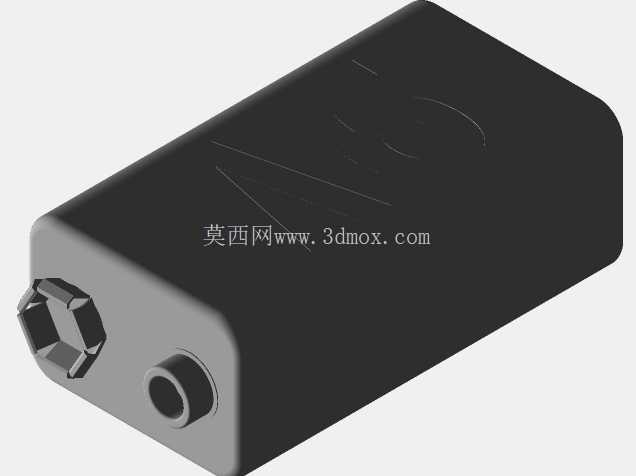

　　首先看外形结构，整体为带圆角的长方体结构，顶部的两个电极是设计里最需要注意的部分：一个是六边形的公端卡扣电极，一个是圆形的母端接触电极，两个电极的相对位置、突出壳体的高度、电极本身的尺寸公差都要严格匹配市售常规9V电池的通用标准，不然做出来的设备电池仓要么卡不住电池，要么电极接触不上，直接导致产品失效。壳体侧面的标识区域做了凹陷式的字符设计，还原真实电池的印刷标识位，建模时没有做简单的贴图处理，而是把字符轮廓做了轻微的凸起结构，方便后续做渲染或者结构验证时，能直观看到标识区域的位置，避免结构件遮挡标识，符合产品外包装的标识规范要求。在手持检测仪器、小型无线传感节点、便携工控调试终端这类对供电体积有严苛要求的场景里，9V叠层电池始终是无法被替代的供电方案，这类设备的结构设计阶段，往往需要精准的电池数字模型来完成腔体布局、干涉检查与装配验证，避免开模后出现装不进、接触不良、预留间隙不合理的问题。做这类消费类供电部件的建模，不能只做个大概的方块凑数，要把实际生产装配里的所有边界细节都还原到位。

　　从设计思路上来说，这个模型的构建是从电极基准开始的，先确定两个电极的中心距，这个尺寸是行业通用的互换性尺寸，所有9V电池的电极间距都遵循统一规范，不管是碳性、碱性还是可充电的9V锂电池，这个安装尺寸都是一致的，所以第一步就把电极的安装基准面定死，再向外拉伸做出壳体的主体轮廓，四个边角做了R角处理，和真实电池的注塑壳体圆角一致，不会出现尖锐直角不符合实际产品的问题。壳体的壁厚参考了常规PP材质电池外壳的厚度参数，内部预留了电芯的容纳空间，虽然是外观级的虚拟模型，但内部的腔体边界也做了还原，方便结构工程师在做电池仓设计时，参考内部空间来排布仓内的筋位、弹片位置。

　　实际应用里，很多工程师在做便携设备结构时，经常会忽略电池的安装导向斜角，这个模型在顶部电极周边做了微小的导入斜度，和真实电池插入电池仓时的导向结构一致，在做装配仿真的时候，可以模拟电池插入的过程，检查仓体的导向筋是否和电池壳体干涉，弹片的压缩行程是否在合理范围内。另外，模型的整体高度、长宽尺寸都严格遵循行业通用的9V电池尺寸规范，没有随意缩放，在做整机布局的时候，可以直接把这个模型调入装配体，用来计算电池仓的深度、仓盖的闭合间隙，甚至可以用来模拟电池更换时的操作空间，比如设备外壳上的电池仓门开口大小，是否能让电池顺利倾斜取出，不需要额外拆解其他部件。

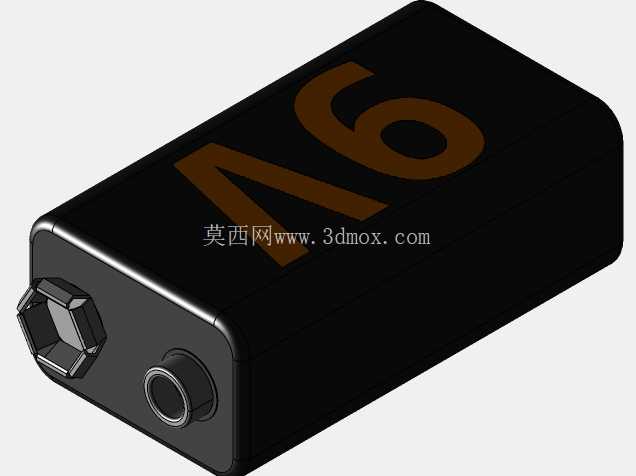

　　很多新手建模的时候容易把电极的极性位置搞反，这个模型严格按照市售常规9V电池的极性排布来做，六边形卡扣对应的极性位置、圆形电极对应的极性位置完全符合通用标准，避免设计出来的电池仓弹片极性接反，烧坏电路板。在做虚拟样机评审的时候，这个模型可以直接用来做外观协调性检查，比如电池装入设备后，电极和仓内弹片的接触位置是否对齐，有没有出现弹片偏位接触到电池壳体的风险，壳体和电池之间的预留间隙是否足够容纳电池的生产公差，毕竟批量生产的电池尺寸会有一定的波动，设计时一般要预留0.2-0.3mm的间隙，这个模型的尺寸精度足够支撑这类公差分析的需求。另外，对于做教学演示、虚拟实训项目的开发者来说，这个模型可以用来搭建电路连接的虚拟场景，模拟电池接入电路的状态，不需要额外调整尺寸就能和标准的9V电池扣模型配合使用，减少重复建模的工作量。模型的表面做了哑光质感的分区，壳体部分是磨砂塑料的质感，电极部分是金属质感，和真实产品的材质表现一致，在做产品渲染、宣传动画制作的时候，不需要重新调整材质参数就能直接使用，还原真实产品的视觉效果。
