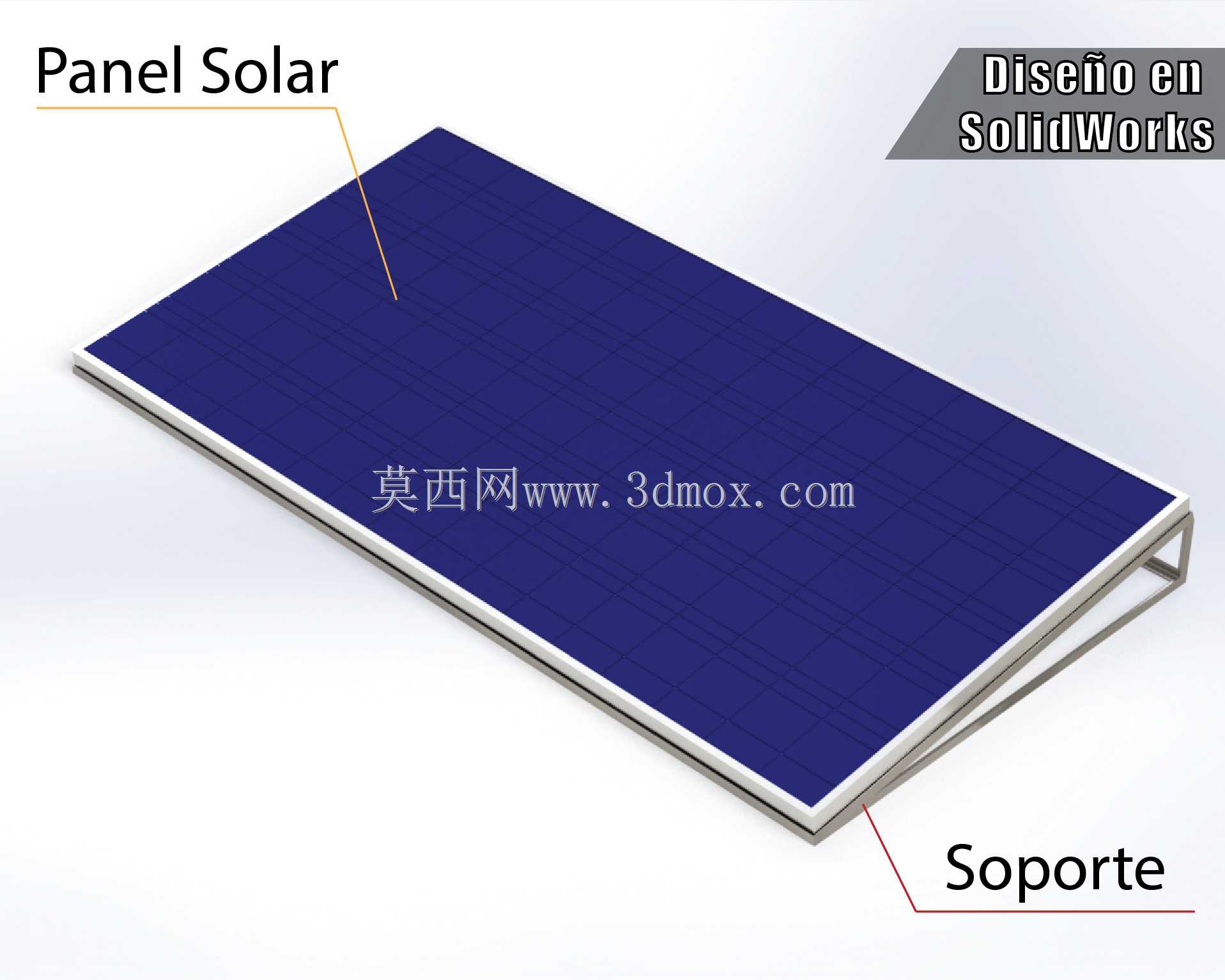

带安装支架的晶硅光伏太阳能电池板结构

　　这套光伏电池板的三维结构，完整还原了户外分布式光伏系统中单块组件的全部装配细节，从面板层压结构到底部支撑支架的连接关系都做了全参数化的实体建模，没有省略任何装配干涉校验需要的结构特征。在实际工程应用里，这类组件既可以单块搭配小型支架用于离网型户用供电、户外监测设备供电、偏远地区通讯基站备用电源场景，也可以多块成排阵列排布，组成工商业屋顶光伏电站、地面集中式光伏电站的核心发电单元，不同场景下的安装边界差异，在建模阶段就做了对应的结构适配。

　　从功能特性来看，模型还原的电池板核心发电区域采用深蓝色晶硅电池片层压结构，表层覆盖高透钢化玻璃作为防护，边缘用铝合金边框做封装加固，既可以抵御户外冰雹、强风、积雪的外力冲击，也能避免水汽渗入层压结构造成电池片效率衰减。底部配套的支撑支架采用倾斜角度可调的结构设计，建模时预留了不同安装场景的角度调节余量，在低纬度地区可以调小倾斜角适配高角度太阳入射，高纬度地区可以加大倾斜角提升冬季低角度光照的接收效率，支架与电池板边框的连接位置做了长圆孔设计，允许安装时根据实际排布误差做横向、纵向的位置微调，避免现场安装时因为基础施工误差出现孔位对不上的问题。

　　设计思路上，建模过程优先还原了实际生产中的装配层级，先完成单块电池片的栅线结构建模，再按照层压顺序依次叠加EVA胶膜、钢化玻璃、背板的实体层，最后装配铝合金边框与接线盒结构，底部支架则按照实际型材的截面特征做拉伸建模，连接位置的螺栓、压块都做了1:1的实体还原，方便结构工程师直接调取模型做整体电站的排布校验、风载荷受力仿真、安装间隙校核。外形尺寸方面，模型还原的是常规60型晶硅组件的标准尺寸，长宽比例符合行业通用规范，厚度方向包含边框、层压组件、支架连接位的全部尺寸，安装边界上预留了组件之间的走线间隙、检修通道余量，支架底部的安装孔位匹配常规水泥基础、彩钢瓦夹具的安装尺寸，不需要二次修改就可以直接用于项目方案的排布设计。

　　在实际选型应用中，这套模型可以帮助结构工程师快速完成光伏系统的整体装配校验，比如在屋顶安装场景下，可以直接导入模型核对组件与屋顶障碍物的安全距离，校验支架倾斜角度下的组件前后排阴影遮挡距离，避免冬至日太阳高度角最低时出现前排组件遮挡后排的问题；在离网供电场景下，可以直接根据模型的安装尺寸设计配套的立杆、支架基础，核对电池板与控制器、蓄电池的安装位置匹配度。模型里的所有结构都做了可编辑的参数化设计，工程师可以根据实际项目需要调整电池板的长宽尺寸、支架的倾斜角度、连接压块的位置，快速适配不同功率等级的组件选型需求，不需要从零开始重建模型，能大幅缩短光伏项目方案设计阶段的建模耗时。
