燃气燃烧器工业设备三维结构设计

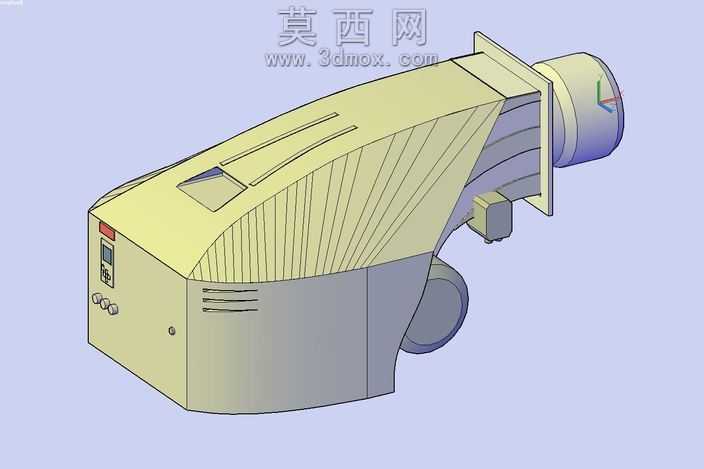

本模型为工业燃气燃烧器的三维数字化设计成果，建模阶段以实际工业燃烧器的实物尺寸为基准，采用自底向上的建模逻辑完成全结构搭建。首先构建燃烧器的核心腔体部分，通过拉伸、放样、曲面修剪等命令完成流线型外壳的曲面造型，外壳表面的散热槽采用阵列切除命令实现，保证散热结构的规整性与实际功能匹配。前端燃烧筒部分采用旋转凸台命令生成基础筒体，搭配法兰连接结构的细节建模，还原燃烧器与锅炉炉膛的安装对接结构，法兰上的安装孔采用圆周阵列方式排布，符合实际工业安装的孔位标准。侧面的控制模块区域单独建模，包含控制面板、调节旋钮、状态指示灯等细节结构，旋钮部分采用旋转加阵列特征还原调节档位的凹凸结构，指示灯区域通过不同颜色的材质区分运行、故障等不同状态的显示位。背部的燃气接口与风道接口分别建模，接口处的密封槽、连接螺纹细节都做了还原，保证结构的完整性。材质渲染阶段，主体外壳采用哑光米黄色金属烤漆材质，还原实际设备的工业涂装质感，下部基座采用深灰色磨砂金属材质，燃烧筒内壁采用耐高温的金属材质，控制面板区域采用半哑光塑料材质搭配亮面按键，通过材质区分不同部件的功能属性。结构设计上充分考虑燃烧器的空气与燃气混合流道走向，内部腔体的曲面过渡做了平滑处理，减少气流阻力，外部的加强筋结构既保证外壳的结构强度，也兼顾了造型的工业美感，整体模型完整还原了Cuenod Nextron6型燃气燃烧器的外观与核心结构特征，可用于工业热能设备的结构展示、安装模拟、教学演示等场景。
