船舶喷水推进装置结构三维设计

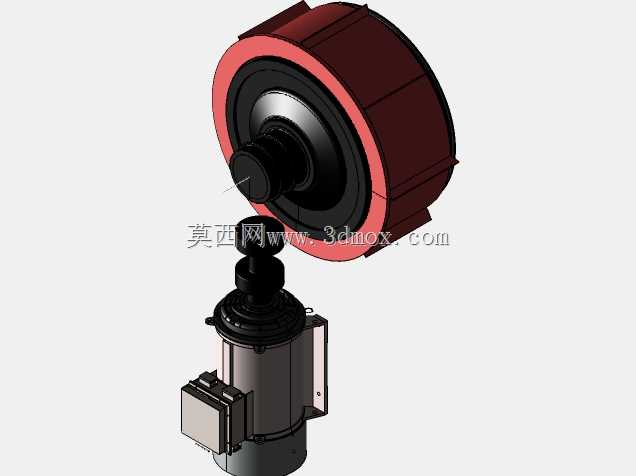

　　在内河高速客船、沿海作业艇、浅吃水公务船以及部分特种水下航行器的动力系统选型中，泵喷式推进装置正逐步替代传统螺旋桨推进，成为兼顾航速、浅水区通过性与运行静音性的核心方案。这套三维结构完整还原了泵喷推进单元的核心组成，从进水道、叶轮腔、导叶段到转向喷口的流道过渡全部做了实体化建模，没有做简化的曲面占位处理，结构工程师拿到模型后可以直接开展流道匹配、安装基座适配以及周边管路干涉检查工作。

　　从实际工程应用的角度看，这类推进装置的核心优势在于叶轮完全包裹在泵体流道内部，不会像外露螺旋桨那样在浅水区被水草、漂浮杂物缠绕，也不会因为吃水过浅出现螺旋桨打空、效率骤降的问题，特别适合经常在近岸、内河航道航行的船舶使用。建模过程中特意保留了进水口的导流格栅结构，格栅的栅条间距、倾斜角度都参考了实船应用的防杂物标准，既不会因为过流面积不足造成进水阻力过大，也能有效阻挡尺寸超过流道间隙的硬物进入叶轮腔打坏叶片。

　　整套装置的安装边界在模型里做了清晰的实体界定：进水口法兰与船底外板的贴合面预留了密封胶条的安装槽位，泵体中段的支撑脚对应船舶舱内的加强筋位置，不需要额外在船底做大面积的结构补强就能满足安装强度要求；尾部的转向喷口预留了与转向油缸连接的铰接耳板，耳板的轴孔公差、安装间距都按照通用液压油缸的连接尺寸做了匹配，后续做液压系统适配的时候不需要再重新测绘连接点位。

　　功能结构上，模型还原了泵喷推进的核心流道逻辑：进水段采用渐缩式流道设计，让进入泵腔的水流逐步加速，减少流道突变带来的水力损失；叶轮段的叶片型线采用扭曲翼型设计，建模时保留了叶片与泵壳之间的标准间隙，既避免转动过程中出现刮壳干涉，也能把叶顶间隙的水力损失控制在合理区间；导叶段的静态叶片角度经过匹配设计，能够把叶轮甩出的旋转水流调整为轴向水流，减少水流的旋转动能损失，提升整体推进效率；尾部的喷口做了可转动结构的装配还原，能够直观展示转向时喷口的摆动范围，以及倒车倒航时的喷口遮挡导流结构动作逻辑。

　　在结构设计细节上，泵体的上下分体法兰位置特意设置在叶轮腔的中段，方便后期检修的时候不需要拆解整个泵体与船底的连接，只需要拆开上半段泵壳就能完成叶轮检查、更换以及流道清理作业；泵轴的密封段预留了机械密封的安装腔体，腔体尺寸适配常用的船用机械密封规格，同时预留了密封冷却水的接入通道，能够在运行过程中引入舷外水对密封面进行冷却润滑，延长密封件的使用寿命。

　　从安装适配的尺寸逻辑来看，整套装置的轴向长度、径向最大外径都按照中小型船舶的舱内空间做了适配，泵体最低点与船底外板齐平，不会额外增加船舶的吃水深度，也不会在船底形成突出的结构造成航行阻力增加；支撑脚的安装孔位采用长圆孔设计，允许安装时存在小范围的位置偏差，降低船体结构焊接时的精度要求，减少现场安装的调整工作量。

　　对于从事船舶动力系统设计、特种航行器结构开发的工程师来说，这套模型可以直接作为方案选型的结构参考，也可以在其基础上调整叶轮直径、流道尺寸来匹配不同功率的主机输出，或是修改喷口的转向角度范围来满足不同船舶的操纵性要求，不需要从零开始搭建泵体的基础流道结构，能够大幅缩短前期方案设计的周期。建模过程中所有的装配关系都按照实际装配逻辑做了约束，转动部件与固定部件之间的间隙都符合机械设计的通用公差要求，不会出现静态干涉、运动轨迹冲突的问题，能够直接用于生成工程图纸、开展后续的结构强度校核计算。
