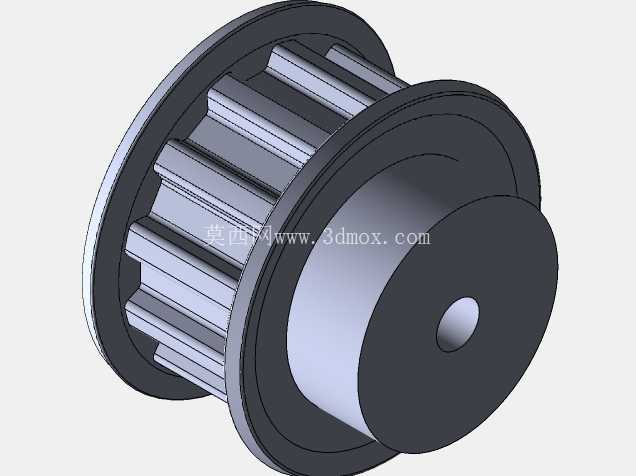

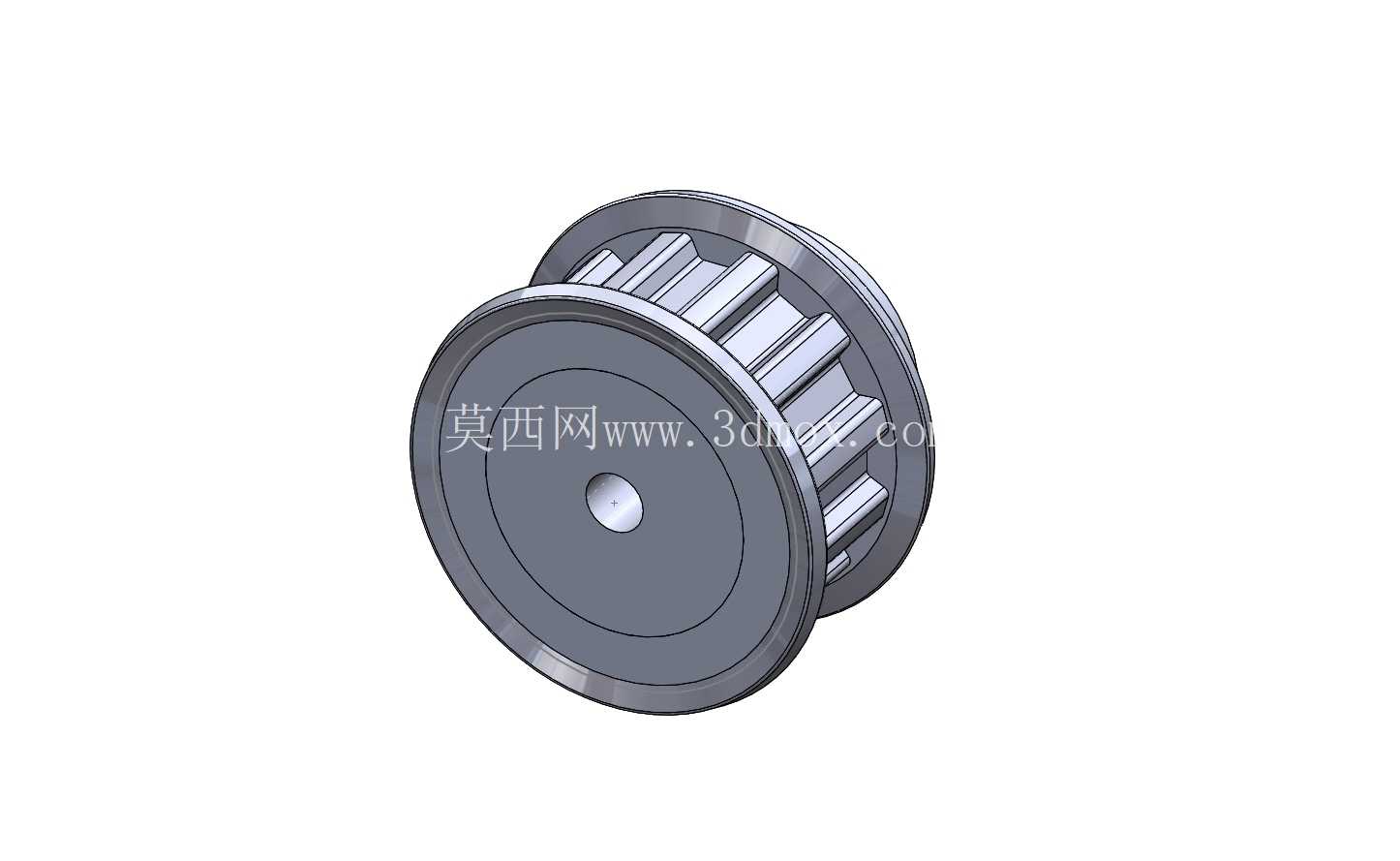

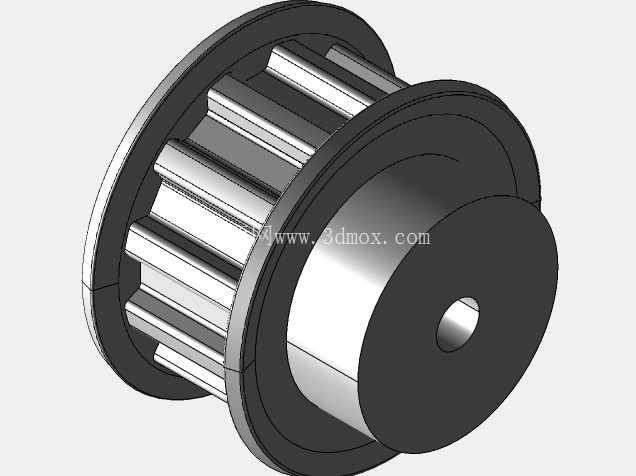

T10型12齿双侧挡边正时皮带轮结构

　　在中小功率同步传动场景里，T10齿形的正时皮带轮应用覆盖范围极广，从轻工包装线的工位分度传动、小型阀门执行机构的动力传递，到仪器仪表内部的同步运动机构，都能见到这类齿形带轮的身影。这款12齿的正时带轮采用双侧挡边结构，核心作用是约束同步带的运行轨迹，避免设备启停、正反转切换或者传动负载波动时，同步带出现轴向窜动甚至脱轮的故障，尤其适合传动中心距较短、带轮布置空间紧凑的安装场景，不需要额外加装带轮挡边附件就能保证传动的可靠性。

　　从结构设计逻辑来看，12齿的齿数选择适配小减速比或者1:1传动的布局，T10齿形的节距为10mm，齿廓采用渐开线适配设计，和标准T10同步带的齿槽完全贴合，传动过程中齿面啮合间隙小，不会出现回程误差，对于需要精准相位传递的阀门调节、仪器分度场景来说，能保证动力输入和输出端的角度同步性，不会因为传动间隙导致调节精度偏差。带轮的轮毂部分做了凸台设计，中心的安装孔为光孔结构，实际装配时可以根据配套轴的直径做二次精加工，也可以加装键槽或者顶丝孔来实现周向固定，适配不同直径的输出轴，不需要重新定制带轮本体，能缩短设备改型的设计周期。

　　安装边界方面，双侧挡边的外径比带轮齿顶圆直径单边高出2mm左右，选型时需要注意同步带的宽度不能超过两轮挡边之间的内净宽度，避免带边和挡边发生摩擦磨损；带轮的轴向总长度根据适配的同步带宽度做了匹配，轮毂凸台的长度足够支撑安装时的轴向定位，装配时带轮的齿面中心需要和配对带轮的齿面中心保持在同一平面，平面度偏差控制在1mm以内，否则会导致同步带单边受力，加剧带的磨损甚至出现爬齿问题。

　　实际使用中，这类带轮通常搭配橡胶材质的T10同步带使用，传动过程中不需要额外润滑，相比齿轮传动噪音更低，而且具备一定的缓冲减震能力，适合仪器仪表、小型自动化机构这类对传动平稳性有要求的场景。设计时特意将挡边和带轮本体做成一体化结构，相比装配式挡边的带轮，结构强度更高，在频繁正反转的工况下不会出现挡边松动脱落的问题，长期运行的稳定性更好。齿面的加工精度满足通用传动的公差要求，齿距累积偏差控制在0.1mm以内，保证和同步带啮合时每个齿都能均匀受力，不会出现个别齿负载过大导致的断齿或者带齿过度磨损问题。中心孔的同轴度和带轮外圆、齿顶圆保持一致，装配后不会出现径向跳动过大的问题，能有效降低传动过程中的振动，延长同步带的使用寿命。在阀门执行机构的应用里，这类带轮通常安装在电机输出轴和阀芯驱动轴之间，传递扭矩的同时保证阀芯的转动角度和控制信号保持同步，不会因为传动打滑导致阀门开度出现偏差，影响管路的流量控制精度。
