85BYGH450B混合式步进电机结构设计

　　在自动化生产线的工位进给机构、小型数控设备的轴系传动、3D打印设备的运动模组、包装机械的定长送料单元里，这类85机座号的两相混合式步进电机是应用覆盖率极高的动力执行元件，它不需要额外的位置反馈装置就能实现开环状态下的精准步距控制，相比伺服驱动方案成本更低、调试链路更短，在对转速要求不高、负载扭矩稳定的中低速传动场景里，是结构工程师做动力选型时的优先考量项。

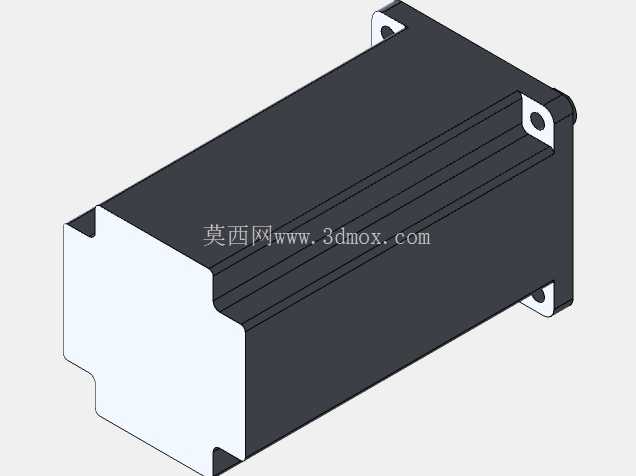

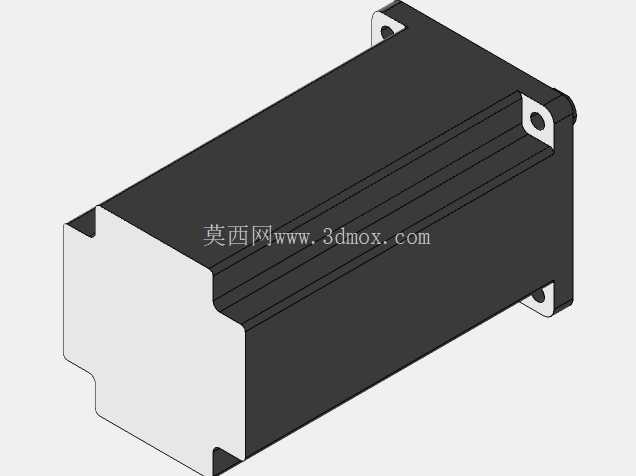

　　从结构设计逻辑来看，这款电机的本体采用方形叠片定子外壳搭配端盖定位的结构，机身侧面的散热筋沿轴向平行排布，既能够提升定子叠片组的结构刚性，也能在电机持续运行时增大散热接触面积，避免绕组长时间工作出现温升过高导致的扭矩衰减。输出端的安装法兰采用方形切边设计，四个安装孔位对称分布在法兰边角，安装时可以通过止口与配套设备的安装面实现快速同轴定位，不需要反复调整径向跳动量，能有效缩短设备装配时的调校周期。

　　做三维结构建模时，首先要明确安装边界的核心尺寸：机座的方形截面边长对应85系列的标准规格，机身长度对应450B型号的叠片堆叠长度，这个长度直接决定了电机的保持扭矩参数——叠片越厚，绕组可容纳的漆包线线径与匝数冗余度越高，输出的静扭矩越大，能够带动的负载惯量上限也就越高。建模过程中需要重点还原的细节包括：法兰端的止口配合公差、安装孔的沉头深度、输出轴的轴径与键槽尺寸、尾部出线端的防护结构尺寸，这些细节直接决定了模型导入设备总装时能不能完成干涉检查，避免实际加工装配时出现孔位不对中、轴伸长度不足导致的联轴器无法锁紧这类低级问题。

　　实际选型应用时，这类电机通常搭配细分型步进驱动器使用，通过驱动器的电流细分设置可以将固有步距角进一步拆分，有效降低低速运行时的振动与噪音，比如在皮带输送线的定距送料场景里，搭配16细分的驱动器就能实现毫米级的送料精度，完全满足常规包装、分拣工位的工艺要求。建模时还要注意还原电机本体的重量分布，因为在做悬臂式安装的结构校核时，电机自身的重量会对安装法兰的连接螺栓产生附加弯矩，如果建模时忽略了本体的重量参数，后续做有限元校核时得出的螺栓强度结果会存在明显偏差，容易导致设备长时间运行后出现连接松动、定位精度偏移的问题。

　　从结构细节来看，电机的定子与转子之间的气隙尺寸是设计核心，气隙过大会导致磁阻增大、输出扭矩下降，气隙过小则容易出现定转子扫膛的故障，三维建模时需要严格按照设计公差预留气隙空间，同时要考虑端盖轴承室的同轴度公差，确保前后端盖装配完成后，转子的转动轴线与定子内孔轴线保持重合。机身外部的安装固定方式除了前端法兰安装，也支持通过机身侧面的安装支架进行卧式固定，建模时预留的侧面基准平面可以直接作为支架安装的定位面，不需要额外做二次加工基准转换。

　　在设备总装的干涉检查环节，这个三维模型可以直接导入装配体，验证电机尾部的出线空间是否足够、输出轴搭配联轴器后与丝杠或者带轮的配合长度是否合适、电机外壳与周边的走线槽、防护板是否存在运动干涉，尤其是在做紧凑型设备的结构布局时，这类标准化动力元件的模型精度直接决定了整体布局的空间利用率，不会出现因为模型尺寸偏差导致的后期结构改模问题。对于经常做非标自动化设备设计的工程师来说，这类经过实际尺寸校验的步进电机模型，可以大幅缩短重复建模的时间，把更多精力放在传动链路的扭矩匹配、负载惯量核算这类核心设计环节上，而不是花费时间在标准件的重复绘制上。
