复古壁炉工具组金属支架结构设计

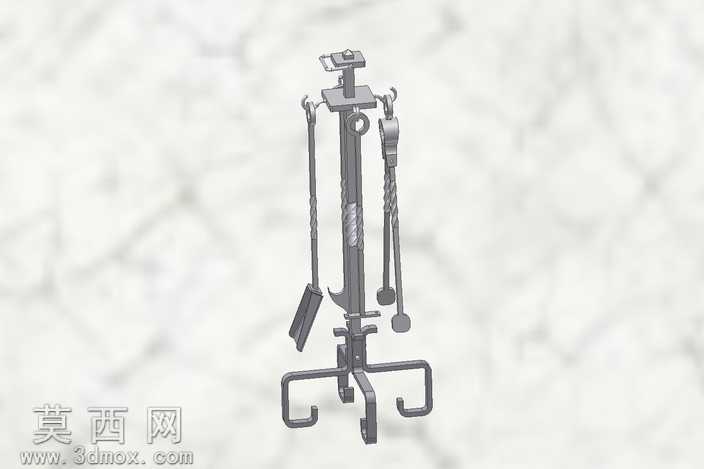

本作品为壁炉配套工具收纳支架的三维参数化模型，采用Autodesk Inventor完成全流程建模，整体遵循复古铁艺家居的设计逻辑，兼顾实用收纳功能与装饰属性。建模阶段以自底向上的装配思路开展，首先完成底座部分的结构绘制：底座采用双C形弯脚搭配中心立柱的支撑结构，通过折弯特征模拟铁艺圆钢的弯折形态，对弯角处添加圆角过渡处理，还原真实铁艺加工的工艺细节，同时保证底座支撑的稳定性，避免支架放置时出现侧翻问题。中心立柱作为核心承载部件，采用分段式建模逻辑，下段为实心圆杆结构，中段设置装饰性车削纹理环，通过旋转切除特征制作出凹凸的肌理效果，上段设置方形安装平台，平台上预留工具挂接的安装孔位，孔位尺寸与配套工具的挂环尺寸做过盈配合的参数匹配，保证工具挂接后不会出现松脱晃动。立柱侧面设置独立的挂耳结构，分别对应火铲、火钩、通条、火刷四类壁炉常用工具，每类挂耳的形态根据对应工具的挂接结构做差异化设计，部分挂耳添加扭转纹理特征，还原手工铁艺的质感。配套工具的建模同样遵循参数化原则，火铲采用薄壁拉伸特征制作铲斗，搭配细长圆杆手柄；火钩头部通过扫掠特征制作弯钩形态，手柄处添加防滑纹理；通条头部为实心圆球结构，杆身做等径处理；火刷部分通过阵列特征模拟刷毛的排布形态，刷柄与金属连接件做装配约束匹配。材质渲染阶段，整体模型赋予哑光黑铁艺材质，对金属表面添加细微的做旧磨损纹理，模拟长期使用的复古质感，背景采用浅灰色大理石纹理环境，突出金属构件的轮廓细节，渲染时调整环境光参数，让金属表面呈现柔和的漫反射效果，避免过度反光丢失结构细节。整体结构设计充分考虑壁炉使用场景的需求，工具挂取顺畅，支架重心稳定，既可以作为壁炉使用时的实用工具收纳装置，也可作为复古风格家居的装饰摆件，适配欧式、美式复古的家居装修风格，模型的所有参数均可编辑调整，可根据实际生产需求修改杆件直径、整体高度、挂耳位置等参数，直接对接铁艺加工的生产流程。
