谐波传动装置剖面结构三维设计

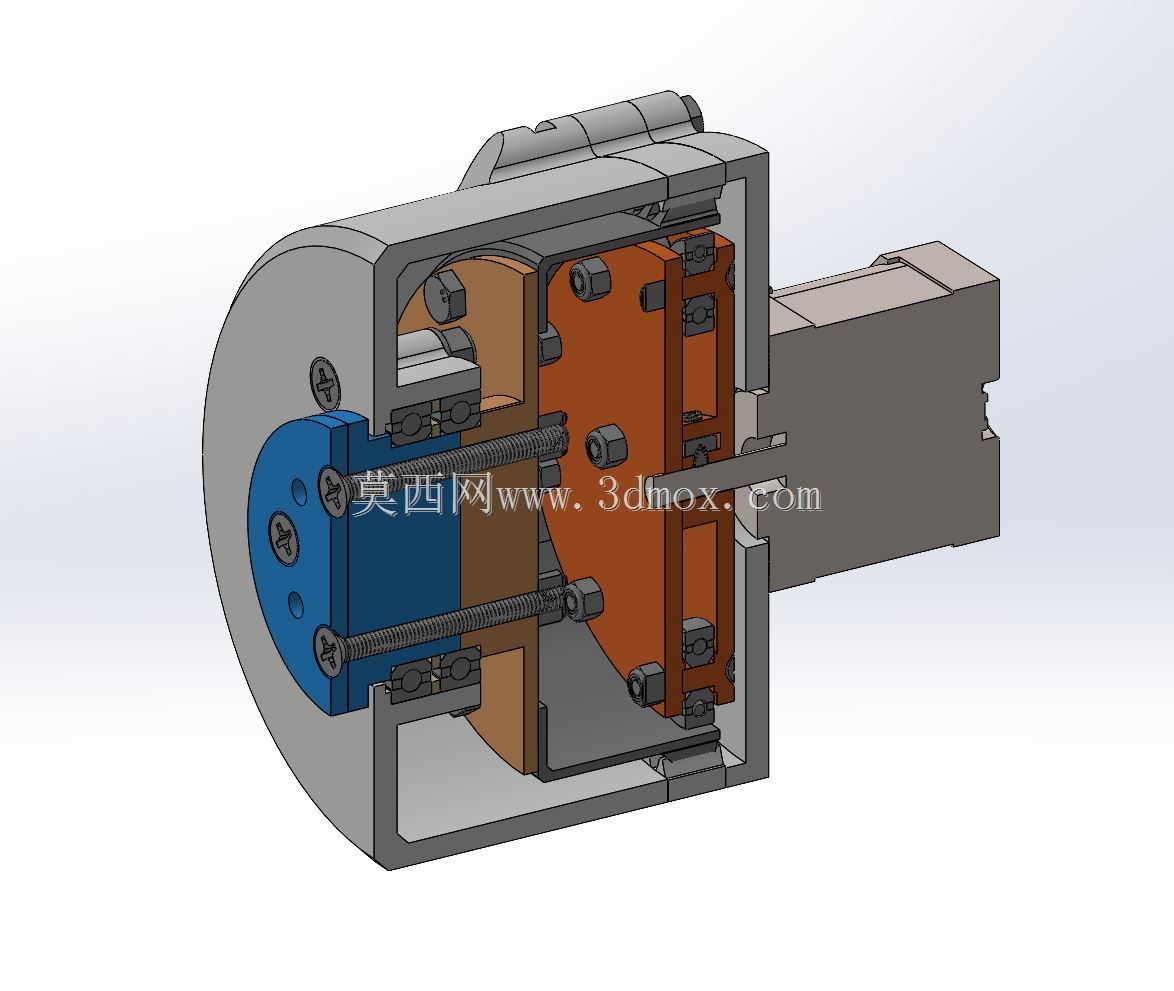

　　这套谐波传动结构的设计，最初是瞄准小型精密传动场景的落地需求做的，从剖面结构能清晰看到整套传动的核心组成：输入端连接驱动单元的安装接口、波发生器组件、柔性齿轮、刚性内齿圈以及输出端的连接法兰，整个壳体采用一体化筒式结构，能在紧凑的安装空间内实现大减速比的动力传递。从实际应用场景来看，这类小尺寸谐波传动结构既可以用在桌面级小型机械臂的关节处，替代传统行星减速器带来的回程间隙问题，也能作为STEM教学的演示教具，让学习者直观理解谐波传动依靠柔轮弹性变形实现错齿减速的核心原理，甚至可以直接改装到小型自动化变位机、精密微调平台上，满足小负载下的高精度角度调整需求。设计过程中没有刻意追求工业级谐波减速器的超高精度公差，而是平衡了加工可行性与传动性能：波发生器采用薄壁轴承搭配椭圆凸轮的结构，凸轮轮廓按照标准谐波传动的齿廓啮合轨迹做了优化，保证柔轮在变形过程中齿面啮合的顺滑度，避免出现卡滞或齿面应力集中的问题；柔轮部分做了壁厚渐变处理，在齿圈啮合区域保留足够的结构强度，在筒身连接区域适当减薄壁厚，降低弹性变形带来的疲劳损耗，延长组件的使用寿命。

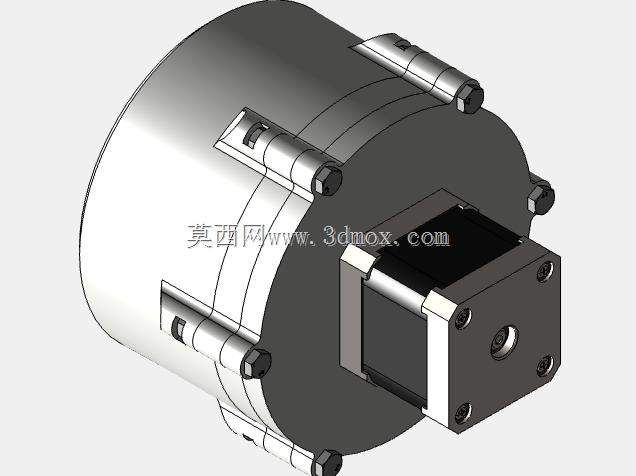

　　从安装边界来看，整套结构的轴向总长度控制在适配42系列步进电机的安装尺寸范围内，输入端的安装孔位直接匹配标准NEMA17电机的安装孔距，不需要额外做转接法兰就能直接装配，输出端采用端面法兰加定位销孔的设计，既可以直接连接负载盘，也能转接同步带轮、联轴器等标准传动件，径向最大尺寸控制在60mm以内，能嵌入到狭小的设备腔体内部，不会占用过多的安装空间。壳体部分采用分体式装配设计，端盖与主壳体通过内六角圆柱头螺钉连接，接合面做了止口定位，保证装配后两端轴承的同轴度，内部预留了润滑脂的存储腔室，装配时填充低温润滑脂就能满足长期运行的润滑需求，不需要额外设计复杂的油路结构。

　　在功能特性上，这套结构没有设置额外的过载保护机构，依靠柔轮本身的弹性变形特性就能在负载超出额定值时出现打滑，避免驱动电机堵转烧毁，对于小型教学项目或者低负载自动化场景来说，这种被动过载保护的特性反而能降低整套设备的故障排查难度。设计时特意将所有内部结构都做了可视化的剖面处理，不管是用于教学演示还是结构方案评审，都能直接展示动力从输入端到输出端的整个传递路径，清晰看到波发生器转动时如何带动柔轮产生周期性变形，进而通过与刚轮的齿差实现减速输出。

　　实际装配验证时，输入端手动力矩小于0.1N·m就能带动整套结构转动，空载运行时没有明显的卡顿感，反向自锁特性也符合谐波传动的固有属性，输出端在静止状态下能承受一定的轴向和径向负载，不会出现窜动问题。针对STEM教学场景的使用需求，所有零件的结构都做了简化处理，没有复杂的异形曲面，不管是采用3D打印制作样机还是采用机加工方式做金属件，都能快速加工成型，不需要特殊的工装夹具，零件之间的配合公差按照常用的IT7级精度设定，普通的桌面级加工设备就能满足装配要求，学习者可以自行拆解、装配，直观理解每个零件在传动过程中起到的作用，甚至可以根据自己的需求调整柔轮的壁厚、波发生器的椭圆度参数，测试不同参数下传动效率、回程间隙的变化，加深对精密传动结构的理解。
