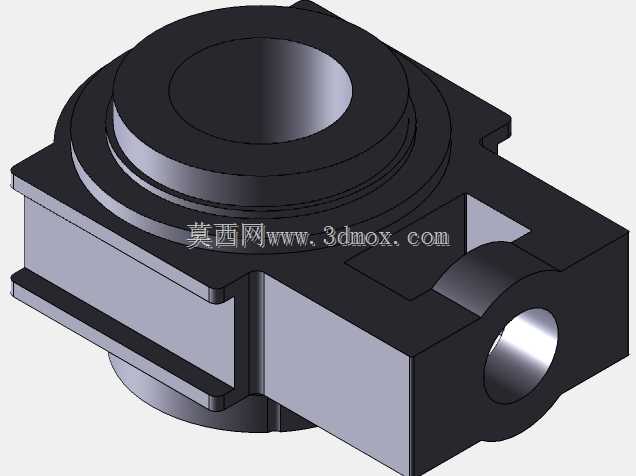

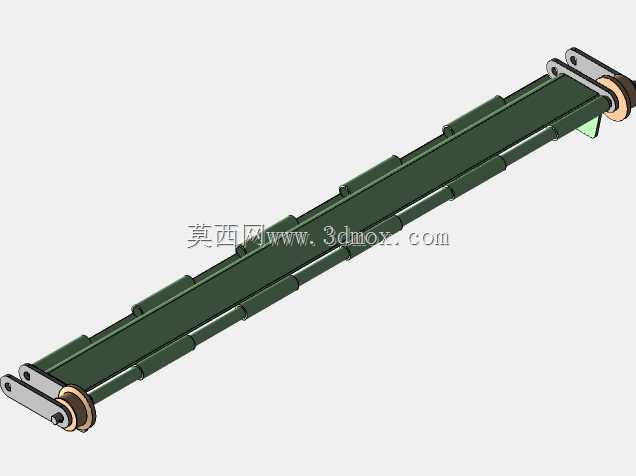

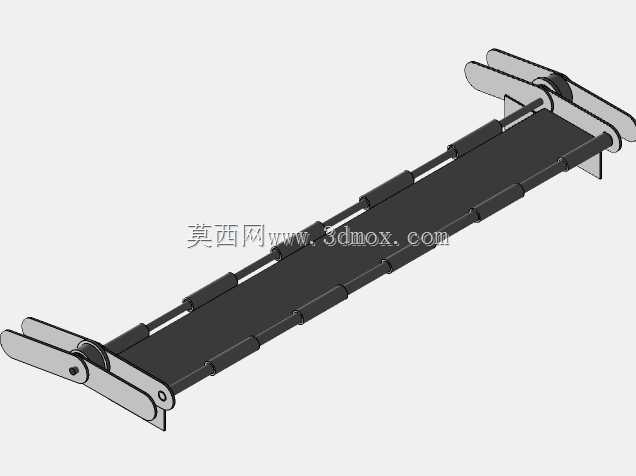

带翼通道钢制平带式围裙输送结构

　　在散料连续输送的现场工况里，这类带翼通道的钢制平带围裙结构，主要解决传统平带输送过程中颗粒、小块状物料沿带边撒漏的问题，常见于矿山散料转运、粮食加工线物料输送、建材行业砂石短途转运、化工行业颗粒原料输送等场景，适配水平或小倾角的输送线路，能在不额外增加整机宽度的前提下，有效约束物料在带面的分布范围，避免输送过程中物料掉落至回程段卡滞托辊、磨损带面，减少现场运维的清理工作量。

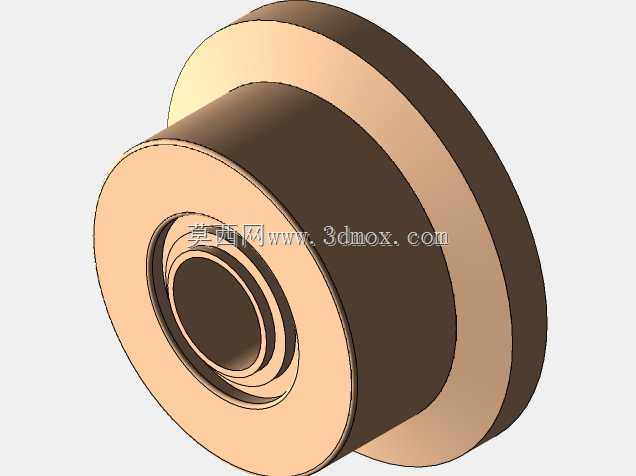

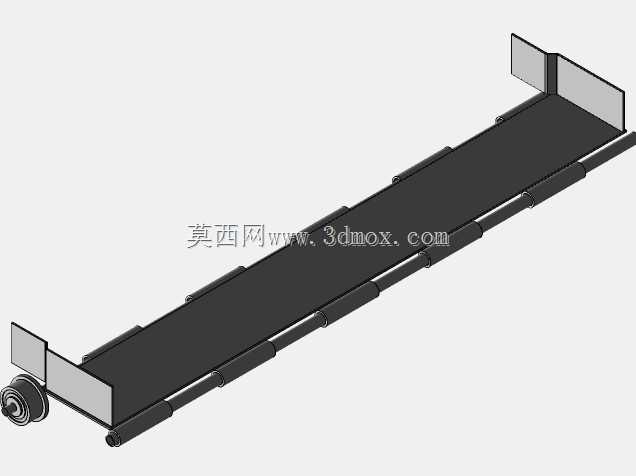

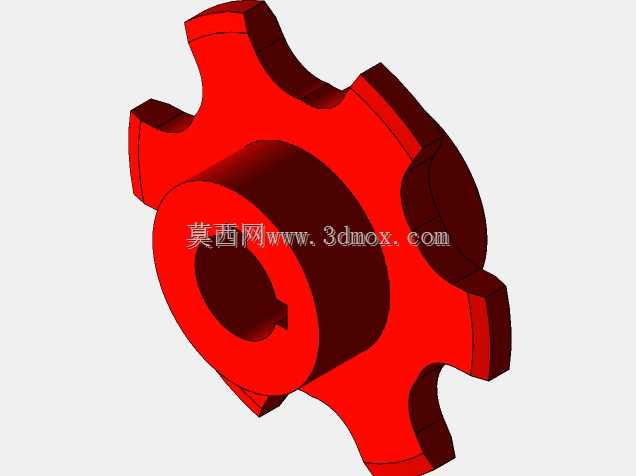

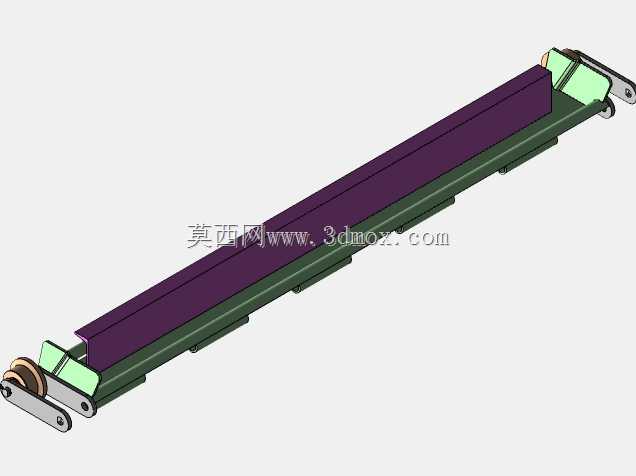

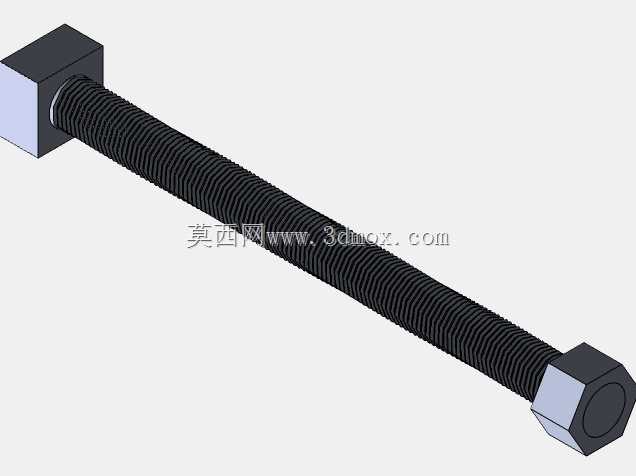

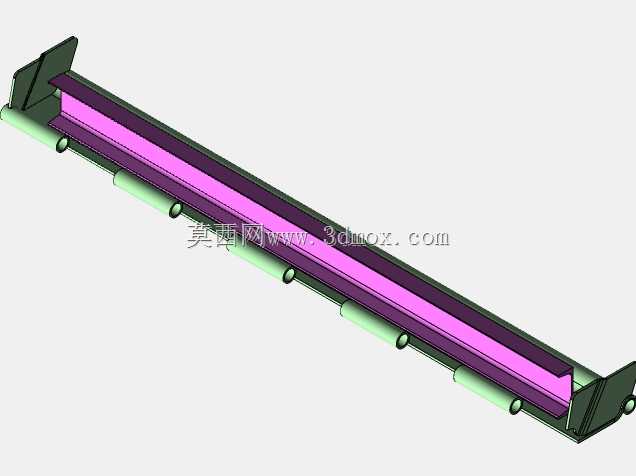

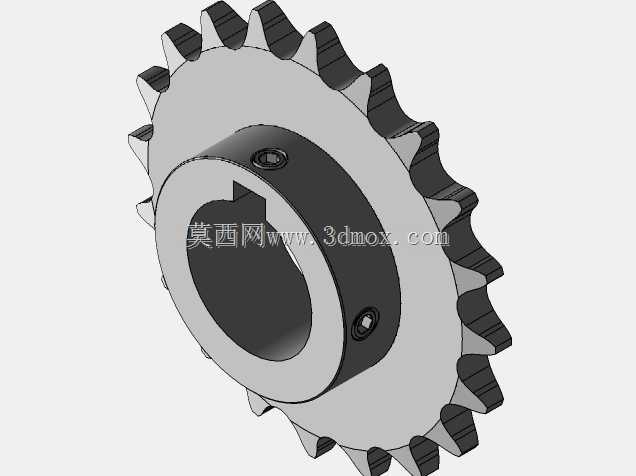

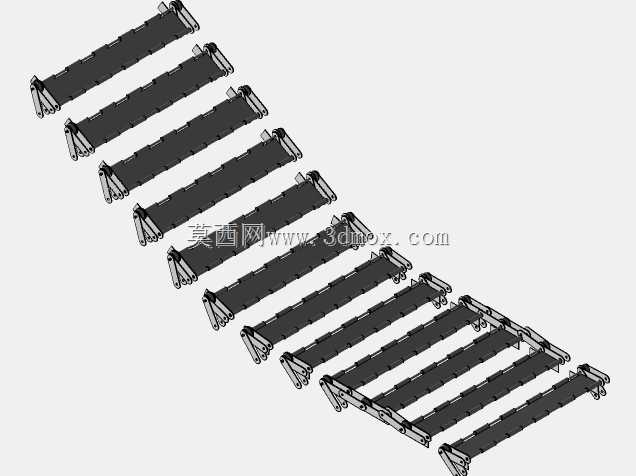

　　从功能特性来看，该结构的平带主体采用钢制带体，相比普通橡胶带，具备更高的耐磨性能与抗冲击能力，可输送温度较高、棱角较锋利的物料，带面的平整度更高，运行过程中不易出现跑偏打皱的问题；两侧的围裙结构与带翼通道采用一体化衔接设计，围裙的立边高度根据常规散料的堆积角设定，刚好能挡住常规输送量下的物料侧滑，带翼通道则是在围裙与平带的衔接位置做了平滑过渡的翼状延伸，避免物料在带边位置卡入缝隙，同时也能减少物料对接缝位置的长期冲刷磨损，延长结构整体的使用寿命。

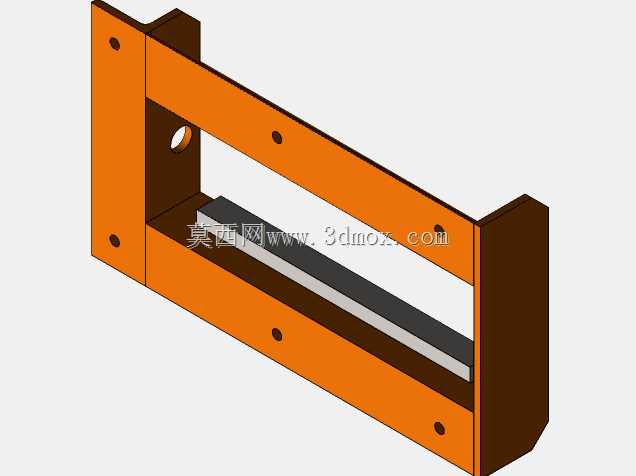

　　设计过程中，首先要匹配对应输送线的带宽参数，平带的宽度需要和现场已有的托辊组宽度适配，两侧围裙的外边缘不能超出机架的安装边界，避免运行过程中与机架支腿、护罩产生干涉；围裙的高度设置需要结合输送物料的堆积密度、输送倾角来计算，当输送倾角超过15度时，围裙高度需要适当上调，防止物料在重力作用下向带侧滑移；带翼通道的折弯角度经过反复校核，既要保证与平带表面贴合紧密无间隙，又不能过度挤压带体造成额外的运行阻力，翼边的圆角处理避免了尖锐棱边对带面的划伤，同时也能防止物料在接缝处积料。

　　安装边界方面，该结构的整体宽度比所用平带的基础宽度宽出120-180mm，具体数值随带宽规格变化，安装时需要保证两侧围裙对称分布在带体中心线两侧，偏差不能超过5mm，否则会出现一侧挡料失效、另一侧摩擦机架的问题；结构的进料端需要和上游落料溜槽的出料口衔接，围裙的起始端要延伸至落料点前方300mm位置，保证物料落到带面时已经处于围裙的挡料范围内，避免落料冲击造成物料飞溅撒漏；出料端的围裙则需要延伸至卸料滚筒的切线位置之前，防止物料在卸料过程中从侧边漏入回程段。

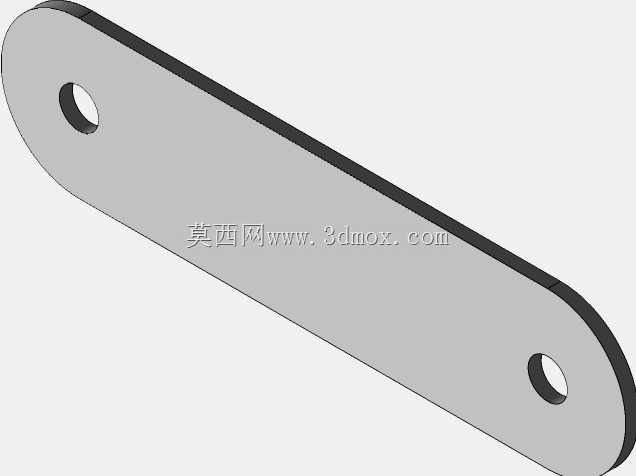

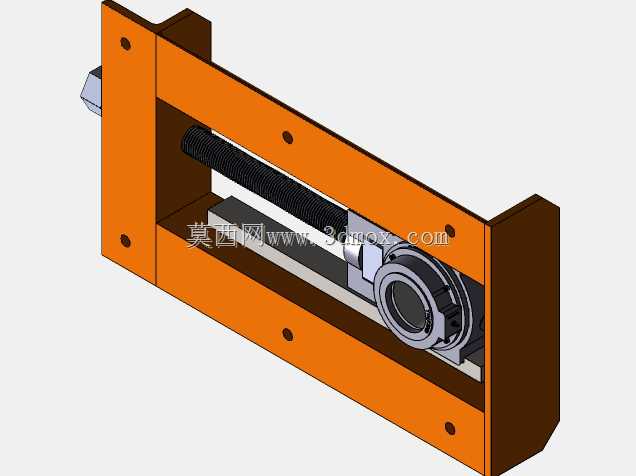

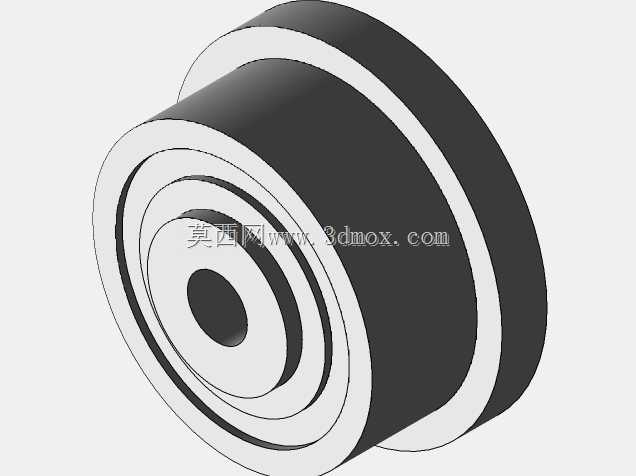

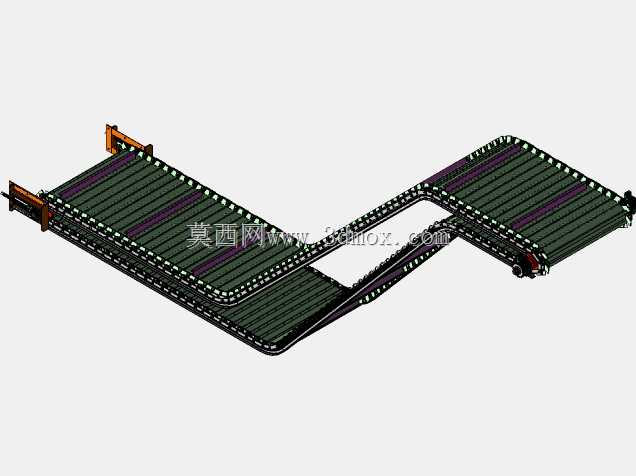

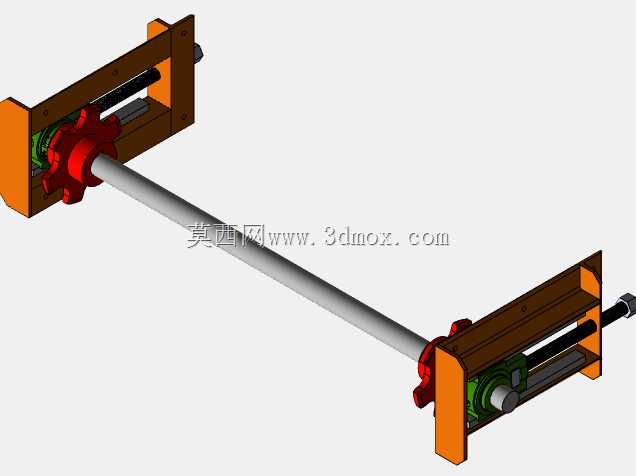

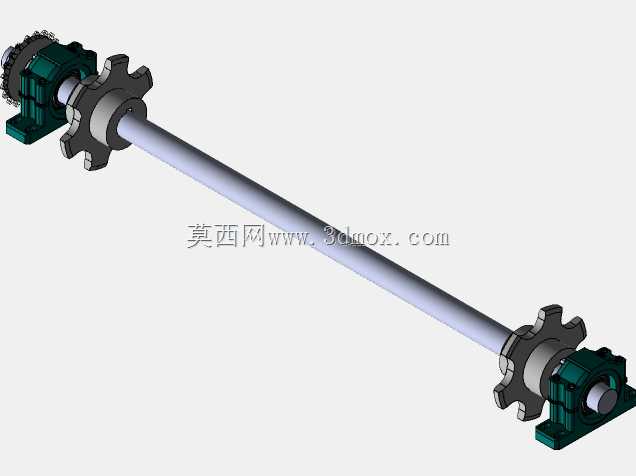

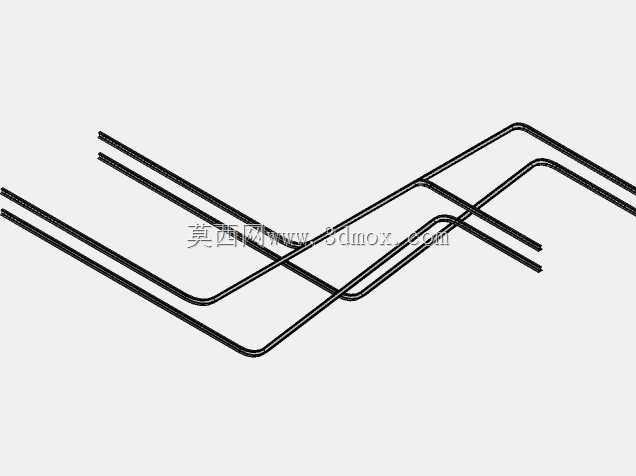

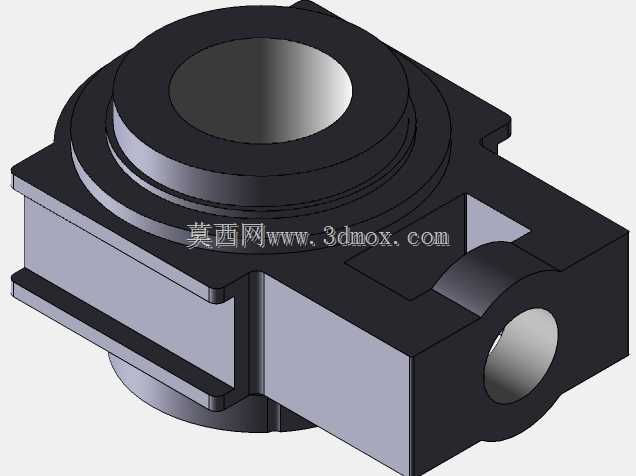

　　实际运行过程中，该结构的平带运行速度适配0.8-2.5m/s的常规输送速度范围，钢制带体的张紧行程比普通橡胶带短15%左右，设计张紧装置时需要预留对应的调整空间；围裙与带翼通道采用可拆分的连接结构，当某一侧围裙出现磨损时，可以单独拆卸更换，不需要整体更换带体，降低运维成本；带翼通道的下边缘与平带表面保留1-2mm的间隙，既不会因为间隙过大漏料，也不会因为接触过紧造成运行阻力增大、带面异常磨损。针对不同的物料特性，围裙的立边还可以加装可更换的耐磨衬板，在输送磨琢性较强的物料时，只需要定期更换衬板即可，不需要更换整个围裙结构，进一步提升结构的工况适配性。在输送线的转弯段，该结构的围裙会随带体做相应的弧度调整，保证转弯位置依然能有效挡料，不会因为带体转弯变形出现挡料间隙。
