带顶置光伏板的绿色代步自行车结构设计

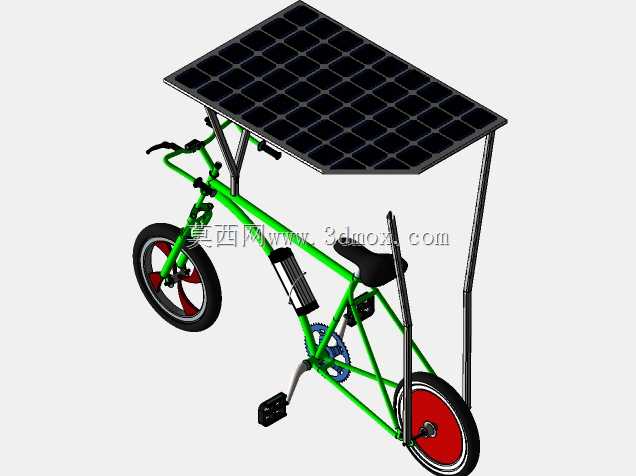

　　这款带顶置光伏板的两轮代步结构，核心面向短距离日常通勤、景区观光代步、校园园区短途接驳这类场景，完全依托太阳能转化的电能驱动辅助行进，不需要依赖市电充电补能，适配无固定充电点位的户外短途出行需求。从实际用途来看，它既可以保留传统自行车的脚踏骑行功能，也能通过光伏转化的电能驱动电机提供助力，降低长距离骑行的体力消耗，同时顶置的光伏板支架还能起到遮阳挡雨的作用，兼顾骑行过程中的遮挡防护需求。

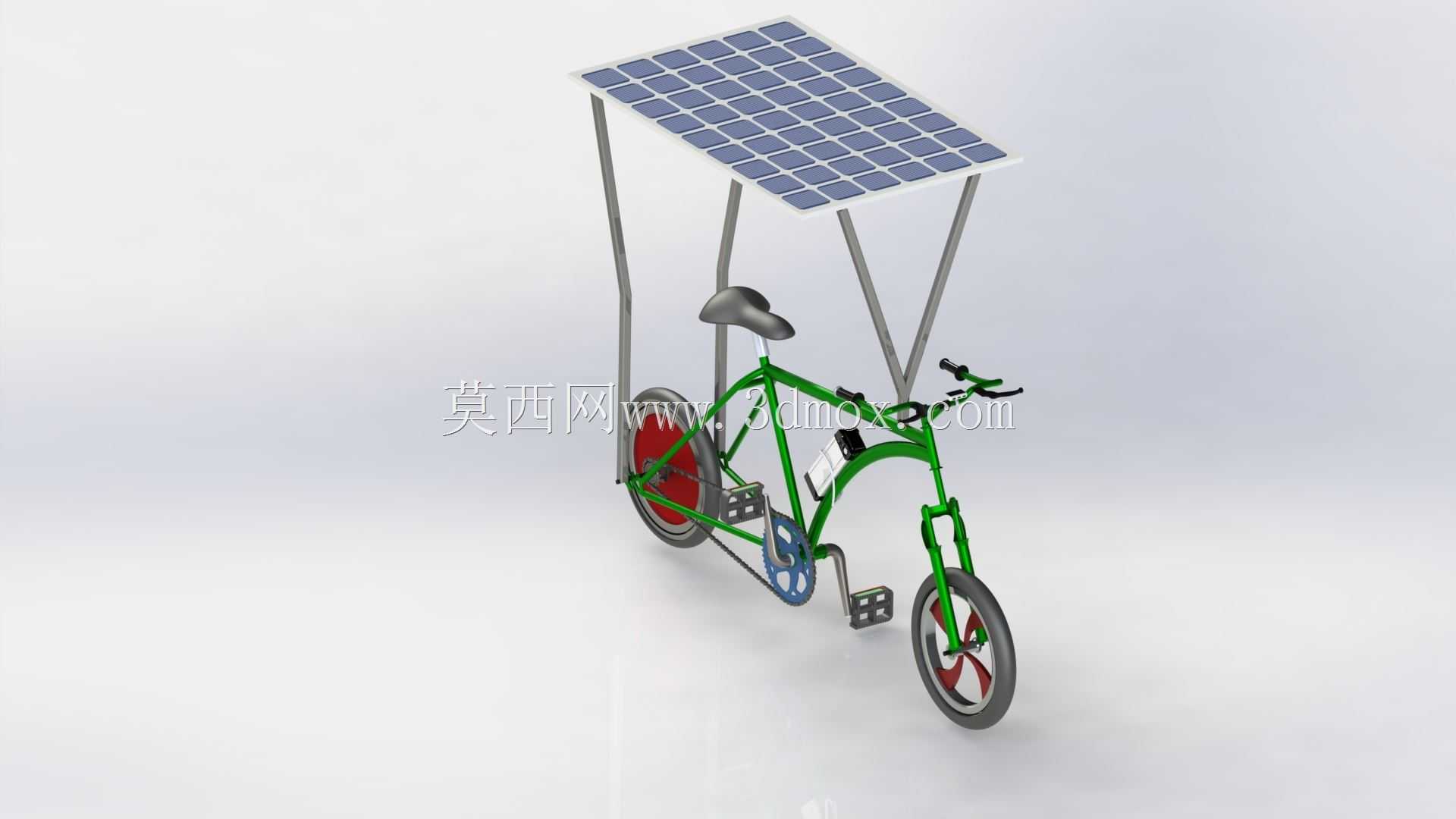

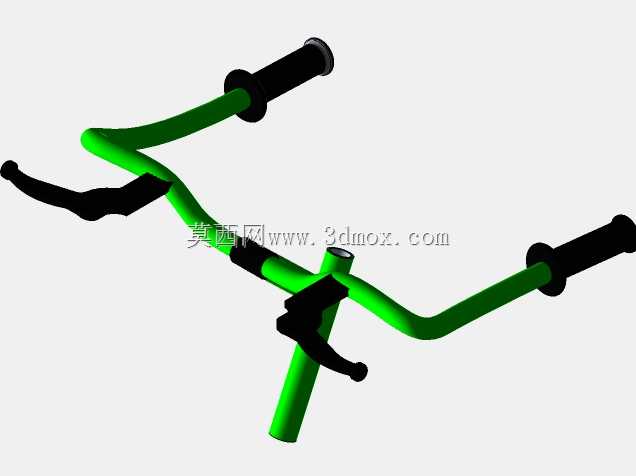

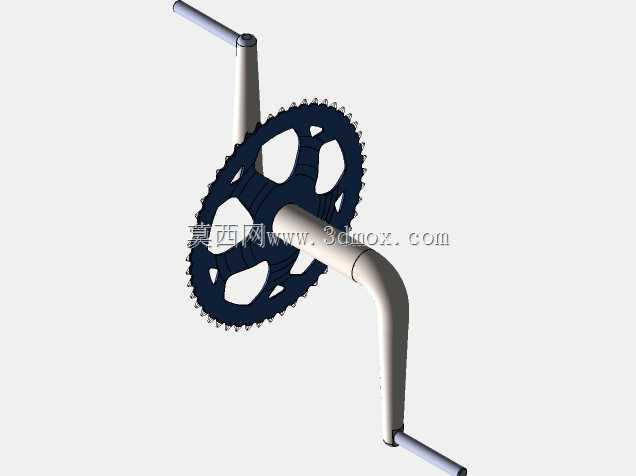

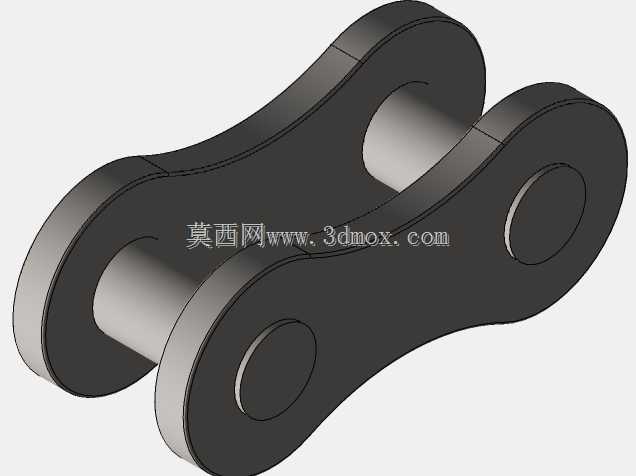

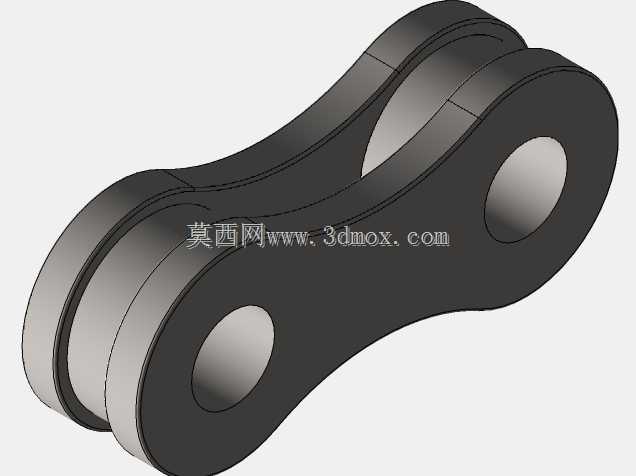

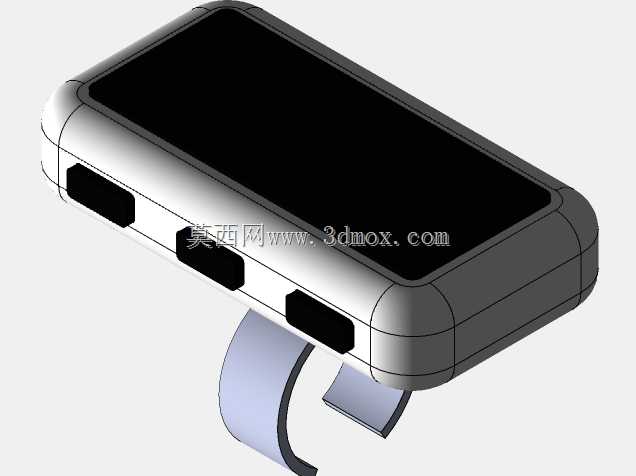

　　功能特性上，整套结构的动力供给完全来自架设在车体上方的光伏电池板，电池板通过倾斜角度的支架固定在车把与后座位置的支撑立柱上，支撑立柱采用薄壁金属管材弯折成型，在保证结构强度的同时尽可能降低自重，避免额外增加骑行负担。车体主体沿用传统两轮自行车的三角车架结构，前轮负责转向，后轮集成驱动与传动结构，脚踏结构保留传统自行车的曲柄、链轮、链条传动组件，在电能不足的情况下可以完全切换为人力骑行模式，不会出现纯电车型亏电后无法推行使用的问题。车把位置集成了简单的电路控制组件，用来控制光伏板的电能通断、助力档位切换，线路全部沿车架管材内部走线，避免外露线路被日晒雨淋出现老化破损的问题。

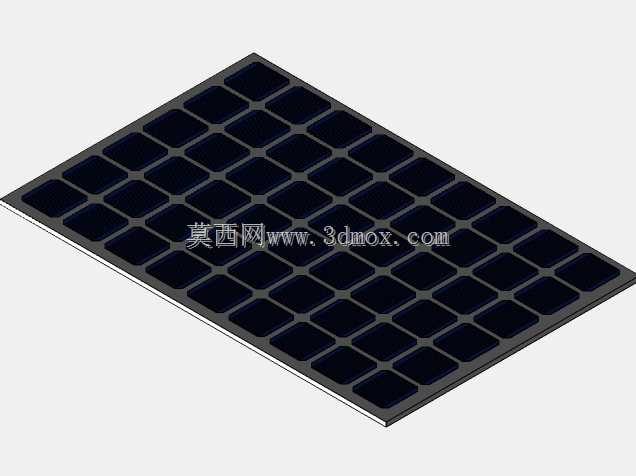

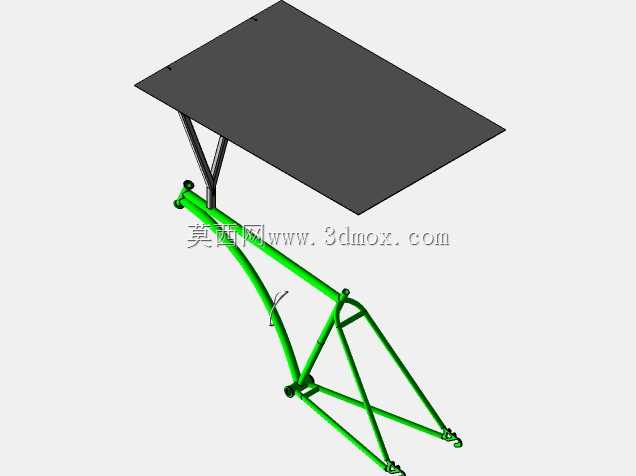

　　设计思路上，首先要平衡光伏板的受光面积与整车的重心高度，光伏板尺寸控制在刚好覆盖骑行者上半身的范围，既保证足够的受光面积来满足日常骑行的电能转化需求，又不会因为板件尺寸过大增加风阻、抬高整车重心导致骑行稳定性下降。支架的固定点位分别选在车把立管与后座立管位置，两个固定点形成稳定的三角支撑结构，即使遇到路面颠簸、侧风影响，光伏板也不会出现晃动偏移的问题。车架部分的管材选型参考常规民用自行车的壁厚参数，在保证承重能力满足单人骑行需求的前提下，对电池支架、电机安装位做了局部加强，避免长期使用出现应力集中导致的结构开裂。

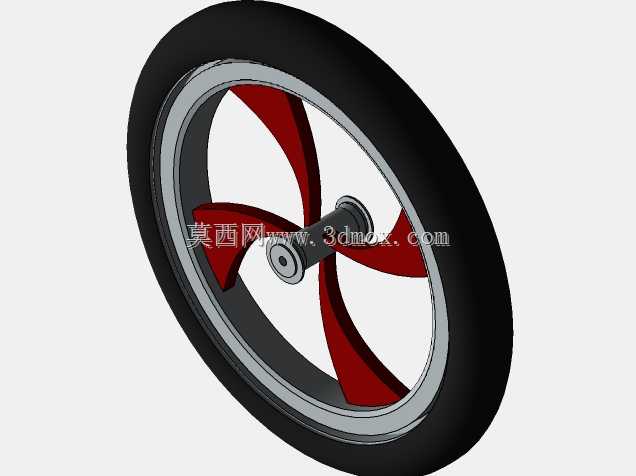

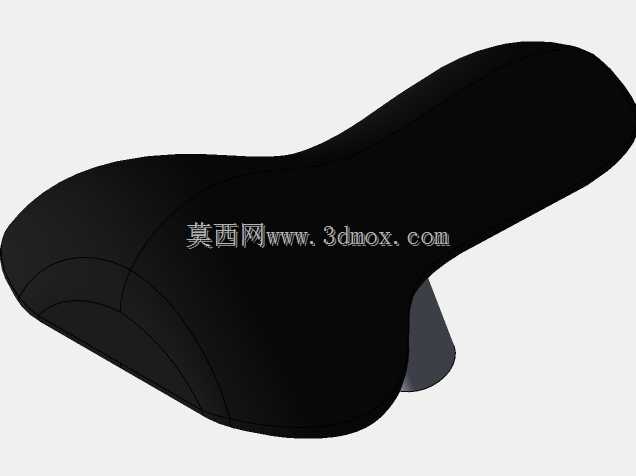

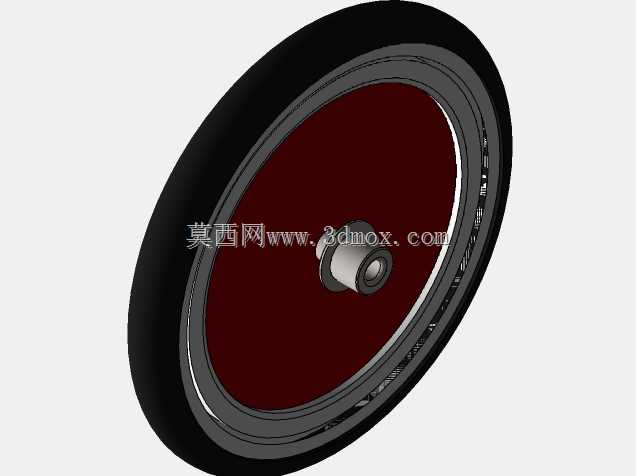

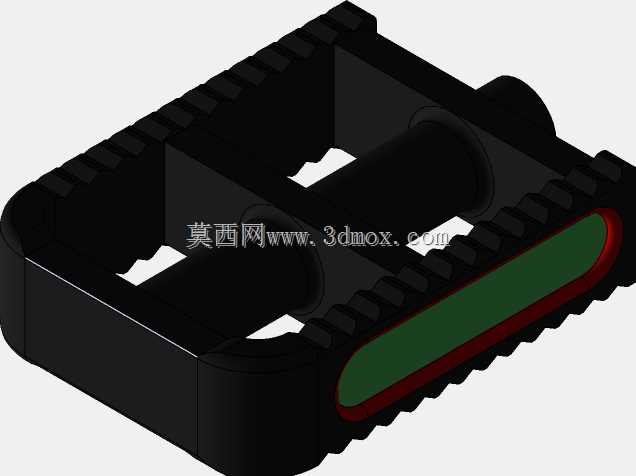

　　外形尺寸与安装边界方面，整车长度控制在1.6米左右，宽度与常规自行车保持一致不超过0.6米，光伏板安装后的整车高度控制在2.1米以内，能够满足常规非机动车道、园区道路的通行限高要求，也可以顺利推入常规居民楼电梯、非机动车库存放。光伏板的倾斜角度设置为与水平面成30度夹角，适配中纬度地区日常的太阳高度角，保证日常停放、骑行过程中都能获得较好的受光角度，不需要额外手动调整板件角度。车轮尺寸选用常规26寸民用自行车轮组，和市面通用的自行车轮胎、辐条配件完全兼容，后期维护更换配件不需要定制特殊规格。传动部分的链轮、飞轮结构也和常规自行车通用，脚踏、车座、车把这些操控部件全部采用通用标准件，降低整套结构的生产与维护成本。需要注意的是，光伏板的接线端要做防水密封处理，支架与车架连接的位置要加装橡胶减震垫，避免路面颠簸产生的震动传递到光伏板导致板件隐裂，影响发电效率。电池组安装在车架斜梁的位置，通过卡扣结构固定，重心位置靠近整车几何中心，不会影响骑行时的操控平衡。
