工程机械支重轮承载结构三维设计

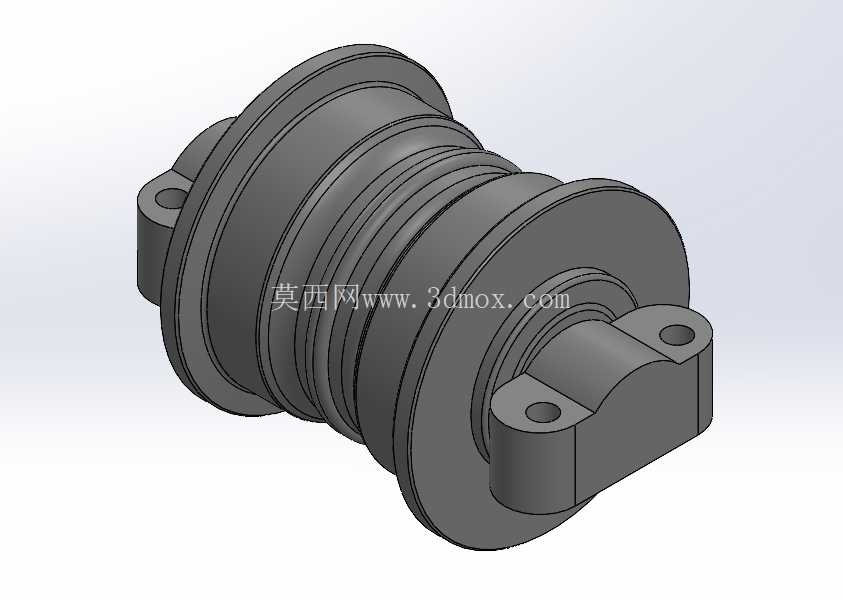

　　该部件为履带式行走设备底盘系统中的核心承重元件，主要应用于中小型挖掘机、推土机、履带式装载机等工程机械设备的底盘行走机构，承担整机重量传递、履带行走导向、侧向载荷承载的核心作用，作业过程中需将上部机身的载荷均匀传递至履带板，同时在设备行进、转向、爬坡过程中承受交变冲击载荷与径向挤压力，是保障履带设备行走稳定性的关键结构件。从结构设计逻辑来看，该部件采用双侧法兰定位的整体式轮体结构，轮体中部设置多道环形凸起，与履带板内轨面精准贴合，避免行走过程中履带发生横向脱轨；两端延伸出的带孔安装耳座为一体式铸钢加工成型，耳座孔与轮体内部的轴承安装腔保持同轴度公差控制在0.02mm以内，保障轮体转动过程中无偏磨、卡滞问题。

　　轮体主体采用变截面设计，中部承载区域壁厚较两端安装区域提升30%，匹配作业过程中中部集中载荷的受力特性，避免长期重载下出现轮体压溃、变形问题；外圆面的多道环形槽一方面可减少轮体与履带的接触面积，降低泥泞、砂石工况下的磨粒磨损速率，另一方面可在轮体转动过程中自动排出嵌入接触面的泥沙碎屑，减少异常磨损风险。安装边界层面，两端耳座的安装孔中心距与底盘台架的安装支座尺寸完全匹配，安装时可通过销轴直接穿入固定，无需额外加工调整；轮体整体外径尺寸适配对应节距的履带轨距，安装后轮体下沿与履带板内表面的接触长度覆盖3块履带板的宽度范围，保障载荷传递的均匀性，避免局部应力集中导致履带板断裂。

　　轮体内部预留的轴承安装腔可适配标准圆锥滚子轴承，能够同时承受径向载荷与设备转向时产生的轴向载荷，轴承腔两端设置有密封件安装槽，可装入浮动油封结构，阻挡外部泥水、粉尘进入轴承内部，延长部件的维护周期。实际工况适配方面，该结构针对砂石、泥泞等恶劣作业场景做了针对性优化，轮体外表面的圆弧过渡设计可减少应力集中点，避免冲击载荷下出现轮体开裂；两端安装耳座的根部设置有加强圆角，可抵消设备颠簸时产生的弯矩，防止耳座断裂失效。

　　在三维建模过程中，轮体的所有配合面均按照实际加工公差要求做了尺寸约束，安装孔的位置度、轮体外圆的圆柱度、轴承腔的同轴度均符合工程机械零部件的加工精度要求，可直接导出工程图用于生产加工，也可导入底盘系统装配体中做干涉检查、运动仿真验证，模拟设备在不同坡度、不同载荷工况下的轮体受力变形情况，提前验证结构可靠性。不同于普通的承重滚轮结构，该支重轮的轮体轮廓做了微凸设计，与履带接触的中部区域直径略高于两侧边缘，可在设备行走过程中自动对中履带，减少履带横向滑移带来的磨损；耳座的安装孔内预留有润滑脂注油通道，可在不拆卸部件的情况下完成轴承润滑维护，降低现场运维的工作量。
