可移动排球训练辅助模拟装置结构设计

　　这套可移动排球训练模拟装置，主要面向室内排球馆、校园体育训练场、青少年排球培训机构等场景使用，能够替代传统固定安装的排球训练挡板，解决常规训练设施无法灵活移位、高度不可调、无法适配不同训练科目需求的痛点。日常训练中，教练可借助该装置开展垫球定型、扣球落点控制、拦网反应训练等多个科目的练习，无需额外安排人员持靶配合，大幅降低训练过程中的人力消耗，同时能保证训练动作标准度的一致性。

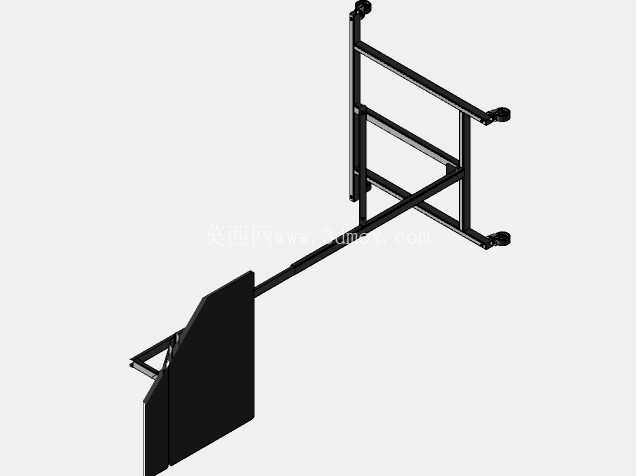

　　从结构设计逻辑来看，整套装置采用模块化拆分思路，底部为矩形钢管焊接成型的移动底座框架，框架四个角点位置配置万向脚轮，其中两个脚轮带刹车锁止结构，既满足场地内快速转场移动的需求，锁止后也能保证训练过程中装置不会出现滑移偏移。底座框架上方设置斜向支撑加强筋，采用三角形稳定受力结构，抵消上部挡板受排球冲击时产生的倾覆力矩，避免装置受撞击后翻倒。

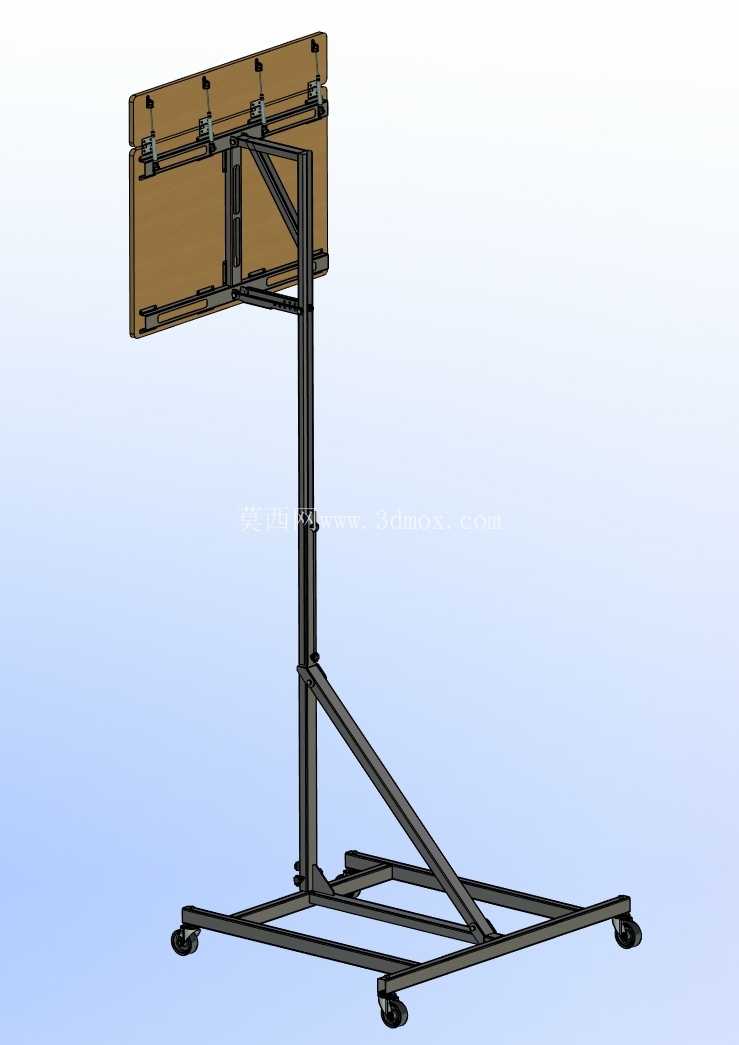

　　垂直方向的立柱采用方管套接的可调结构，通过侧边的快锁插销实现高度档位调节，可根据不同年龄段训练人群的身高、不同训练科目的高度需求，在1.8米至2.8米的高度区间内灵活调整，调节到位后插销自动锁止，无需额外工具即可完成操作，适配从青少年启蒙训练到专业队日常练习的多场景需求。立柱顶端连接的训练挡板采用多层复合板材制作，板面平整且具备一定的缓冲弹性，排球撞击后不会出现生硬反弹导致的轨迹异常，也能降低长期撞击对板面的损耗；挡板背面设置多组可调角度的连接夹块，可根据训练需求调整挡板的倾斜角度，实现垂直挡球、斜向反弹等不同的球路反馈效果，满足垫球、传球、扣球等不同技术动作的训练要求。

　　安装边界方面，整套装置收拢状态下的底座占地尺寸为1.2米×1.8米，常规室内场馆的通道宽度均可满足转场通行需求；展开至最高使用高度时，整体顶端高度为2.9米，不会与常规场馆的顶部照明、风管等设施产生干涉。所有钢结构连接位置均采用满焊处理后做喷塑防锈处理，能够适应场馆内高湿度、频繁移动的使用环境，长期使用不会出现焊缝开裂、表面锈蚀等问题。

　　在实际使用过程中，该装置无需做地面固定，移动到指定训练点位后踩下脚轮刹车即可投入使用，训练结束后可推移至场馆边角位置存放，不会占用常规训练场地的有效使用空间。相较于固定安装的墙面训练靶，这套装置的灵活性更强，能够根据当日训练的科目排布，快速调整摆放位置与板面参数，适配不同的训练战术安排；相较于临时搭建的简易训练架，其结构强度更高，能够承受专业运动员大力扣球的连续冲击，不会出现结构变形、连接松动等安全隐患。

　　设计过程中重点考量了受力传递路径，排球撞击挡板产生的冲击力，会通过背面的连接架传递到垂直立柱，再经斜向支撑分散到底部框架的四个脚轮落点位置，避免应力集中在单个焊接点导致结构失效。同时所有外露的结构棱角均做了圆角包边处理，训练过程中人员意外触碰也不会造成磕碰损伤，符合体育器材的安全设计规范。挡板的连接位置预留了通用安装孔位，后期可根据训练需求更换不同反弹特性的板面，或是加装扣球目标靶、落点标记区等附加配件，拓展装置的使用功能。
