间隙与圆柱尺寸检测专用工装夹具结构

　　在机械加工与零部件装配环节，尺寸精度的快速核验直接影响产线流转效率与成品装配一致性，这类间隙与圆柱测量夹具，正是针对机加工序间快速检测、装配前尺寸核验场景开发的专用工装，区别于通用卡尺、千分尺的单点测量模式，该夹具可依托自身型面结构，实现工件对应尺寸的快速比对，大幅降低检测人员的操作门槛，减少人为读数带来的误差。从结构设计逻辑来看，夹具主体采用一体化块状结构，规避了多零件拼接带来的装配累积误差，整体刚性足以应对日常检测场景下的接触磨损，长期使用也能保持基准面的形位公差稳定。

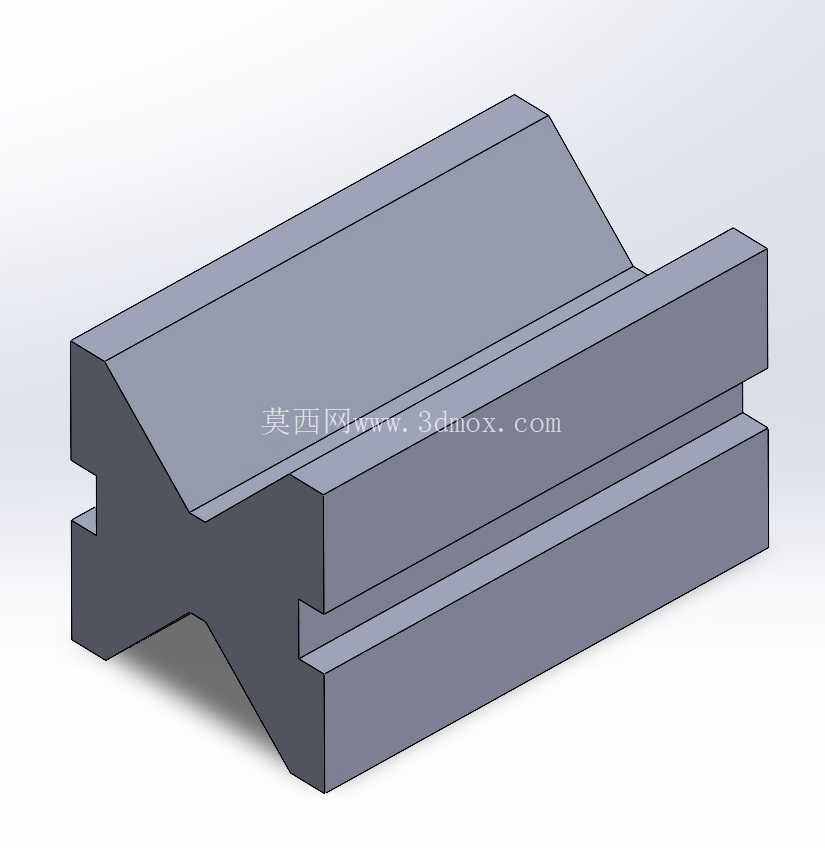

　　夹具上部设置的斜向定位面，主要用于适配带斜面特征的工件定位，检测时可将工件对应斜面贴合在该基准面上，无需额外调整角度即可快速完成定位，省去了通用检具装夹找正的步骤。中部的通槽结构是核心测量基准之一，槽的两个平行侧面经过精密磨削加工，平行度、平面度公差均控制在微米级，可直接用于检测工件对应部位的间隙尺寸，检测时只需将工件待测部位插入槽内，通过通止判断即可快速确认尺寸是否合格，无需反复读取刻度数值。下部的V型定位结构则是针对圆柱类工件外圆尺寸检测设计，V型面的角度经过精准计算，可适配一定直径范围内的圆柱工件定位，检测时将圆柱工件放置在V型面上，配合上部的测量基准面，即可快速核验圆柱的外径尺寸、圆柱度误差，以及圆柱与相邻平面的位置度偏差。

　　从安装边界来看，夹具底部为平整的安装基准面，可直接放置在检验平台、工作台面上使用，也可根据产线需求通过底部的安装孔固定在专用检测工位上，整体外形为规则的块状结构，占用台面空间较小，适合在工序间检验台、装配线旁检测点布置，无需额外搭建复杂的检测支架。在实际使用场景中，这类夹具常应用于阀门零部件加工检测、液压元件尺寸核验、精密机械零件工序间检验等场景，比如减压阀生产过程中，阀芯与阀套的配合间隙、阀芯圆柱外圆的尺寸精度直接影响减压阀的调压稳定性与泄漏量，使用该夹具可在加工完成后快速完成关键尺寸的全检，避免不合格件流入装配环节。

　　设计过程中充分考虑了操作的便捷性，夹具所有与工件接触的棱边均做了倒角处理，避免检测过程中刮伤工件已加工表面，同时也减少了操作人员取放工件时的磕碰风险；整体结构无活动易损零件，日常维护只需定期清洁基准面、校验形位公差即可，无需复杂的保养流程，适合车间生产现场的复杂使用环境。不同于三坐标测量仪等高精度检测设备的高成本、长检测周期，这类专用测量夹具可实现关键尺寸的秒级检测，单工位检测效率可提升数倍，同时对操作人员的技能要求更低，经过简单培训即可上岗操作，非常适合批量生产过程中的快速尺寸筛查，在保证检测精度满足工艺要求的前提下，大幅降低检测环节的时间成本与人力成本。夹具的型面设计充分考虑了耐磨需求，主体材料可选用合金工具钢经淬火处理，表面硬度可达HRC58-62，长期接触检测也不易出现磨损变形，能够长期保持检测精度稳定；如果是用于非铁金属工件检测，也可在基准面镶嵌硬质合金或耐磨涂层，进一步延长使用寿命，避免夹具磨损导致的检测偏差。
