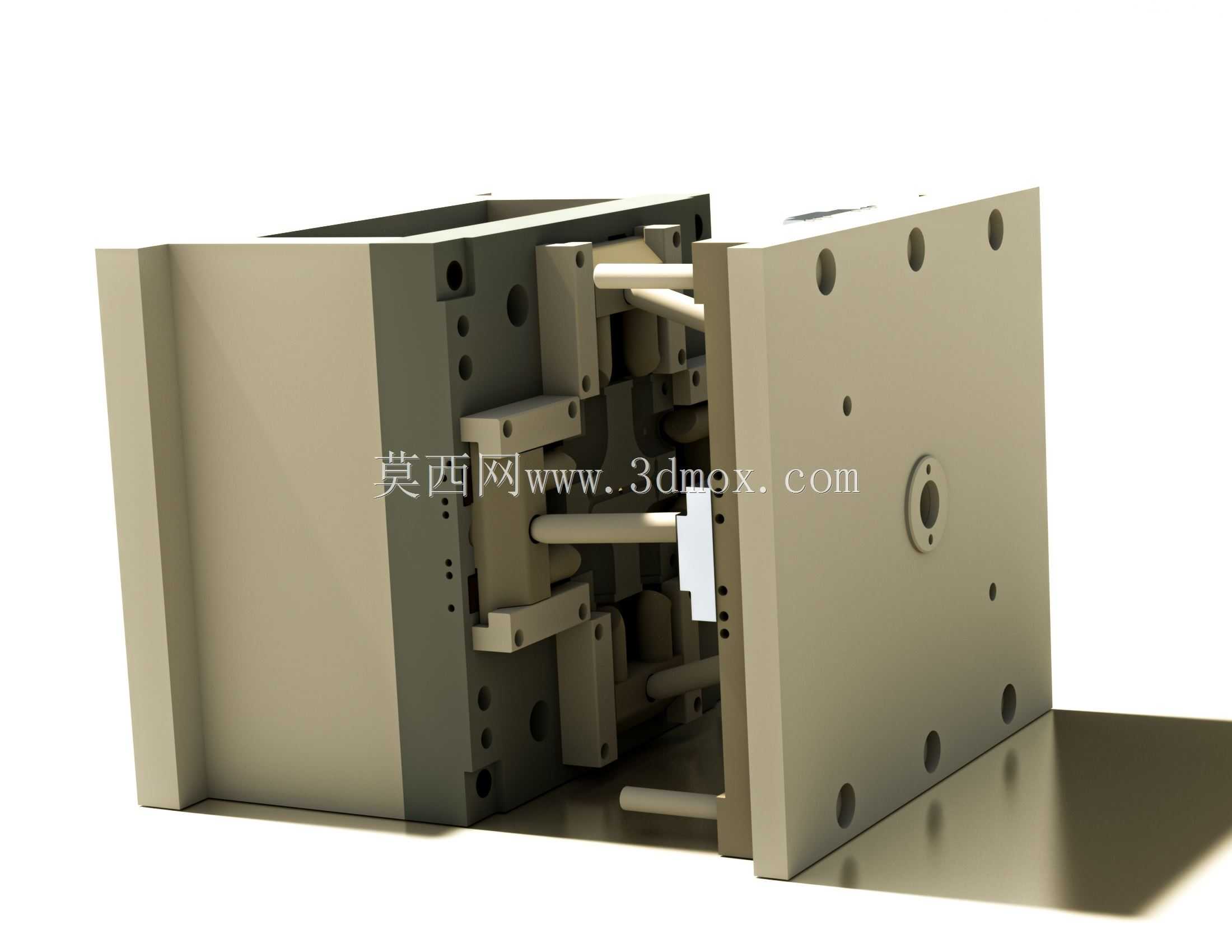

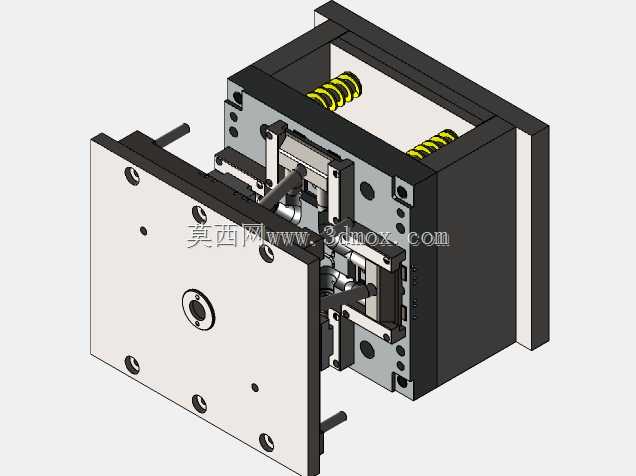

基于标准件搭建的弯头注塑成型模具结构

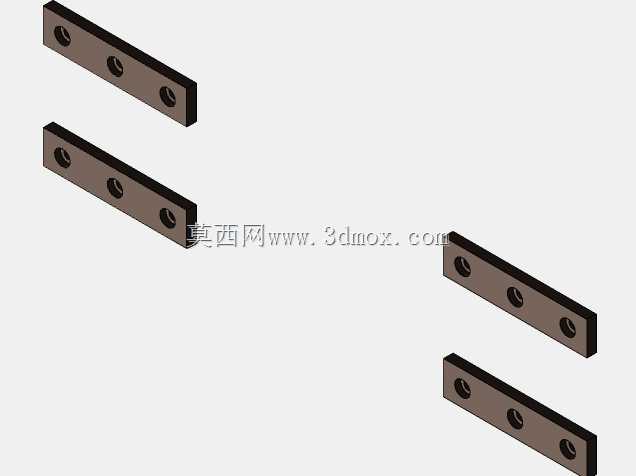

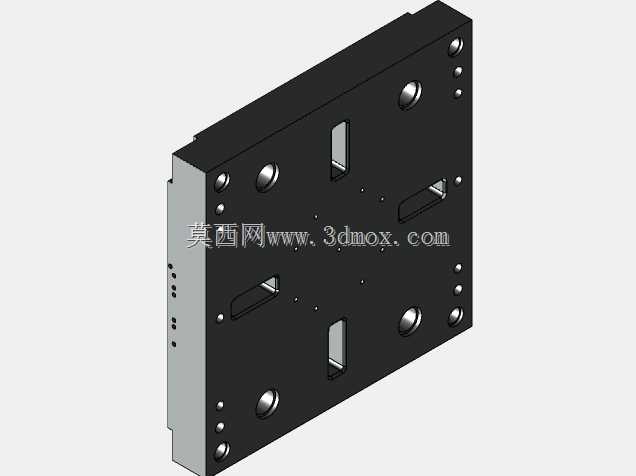

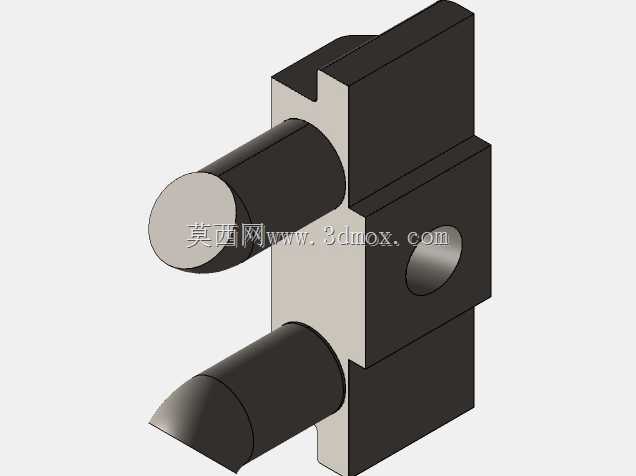

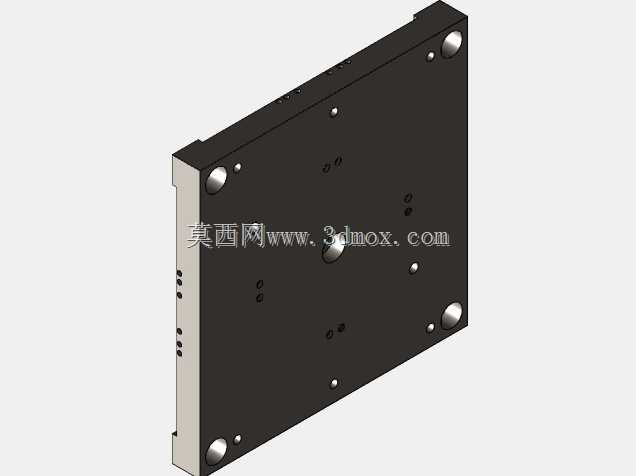

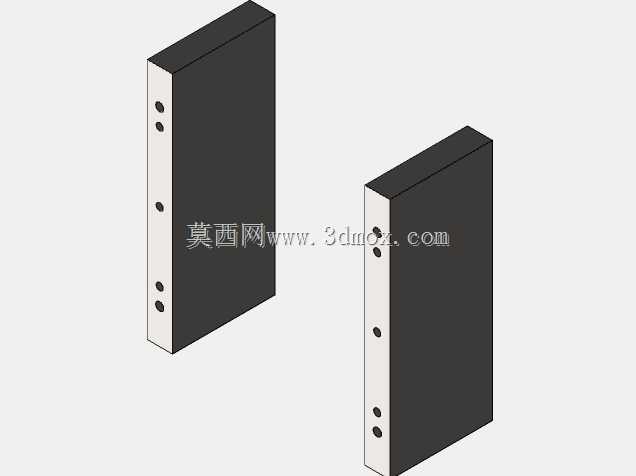

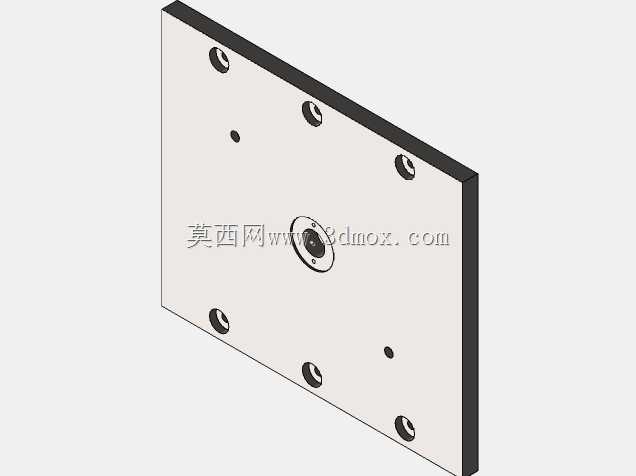

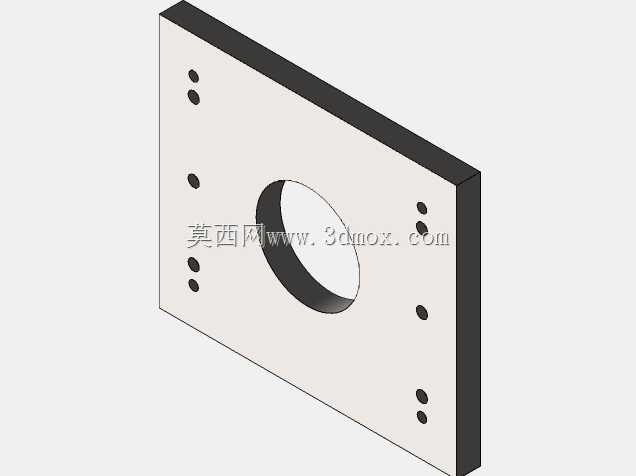

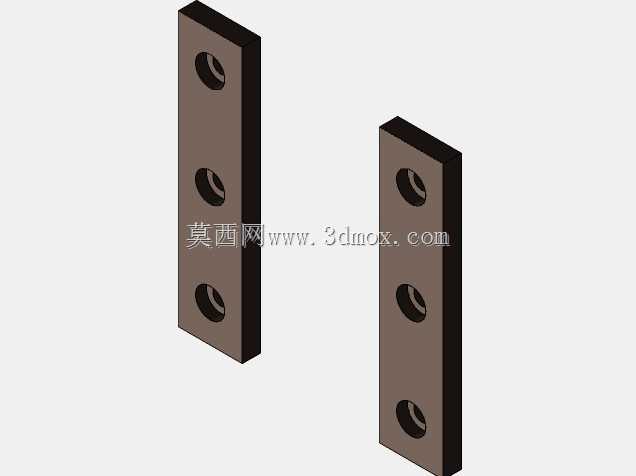

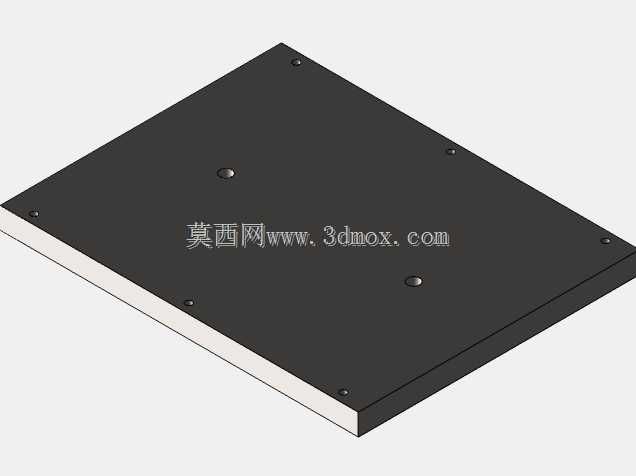

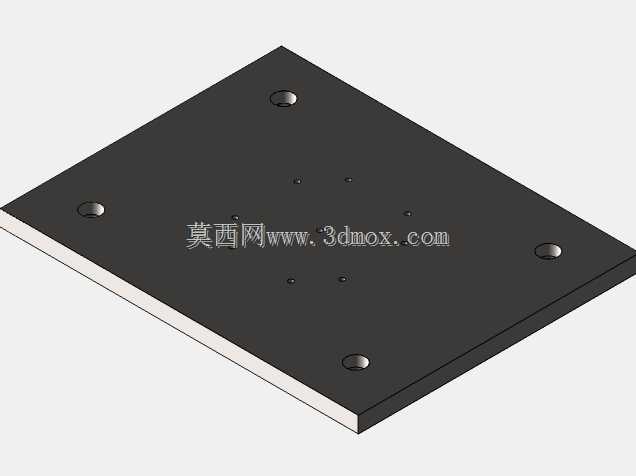

　　模具的抽芯机构采用斜导柱配合滑块的结构设计，针对弯头的两个垂直方向的管口特征，分别设置独立的侧向抽芯滑块，滑块的导向采用标准导轨加耐磨板的结构，合模过程中滑块的锁紧靠定模侧的锁紧块承担，避免注塑过程中模腔压力过大导致滑块后退，引发塑件飞边、尺寸超差的问题。模架部分采用标准龙记模架的规格选型，动定模板的厚度、导柱导套的位置都遵循标准模架的尺寸规范，不需要额外定制模架坯料，加工阶段只需要完成模腔、型芯、滑块安装位的精加工作业。这套模具结构针对塑料弯头类注塑件的量产需求设计，核心成型逻辑围绕弯头类管件的侧向抽芯需求展开，整套结构的零件选型优先匹配通用标准件规格，能大幅降低模具加工阶段的非标件加工占比，缩短模具制造周期，同时降低后期维护的备件成本。从实际应用场景来看，这类模具主要适配卧式注塑机的安装规格，定模侧与动模侧的安装孔位、定位圈尺寸、浇口套规格均匹配常规吨位注塑机的装模边界，不需要额外做安装转接结构，上机调试阶段能快速完成定位找正。

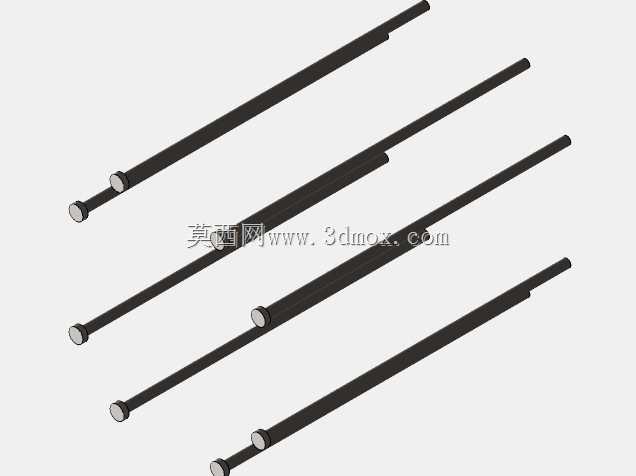

　　冷却水路的排布围绕模腔的成型区域均匀布置，在弯头的弧形外壁对应的模板位置，设置随形走向的冷却水道，避免塑件冷却不均导致的翘曲变形，同时在侧向抽芯的滑块内部也设置了独立的冷却回路，保证管口位置的冷却速率和主体区域一致，减少塑件内应力集中的问题。顶出机构采用顶针加顶板的组合顶出方式，顶针的排布位置避开塑件的外观面和配合面，顶出过程中受力均匀，不会出现顶白、顶穿塑件的问题，顶针的规格全部选用标准顶针尺寸，后期维护更换不需要单独定制配件。

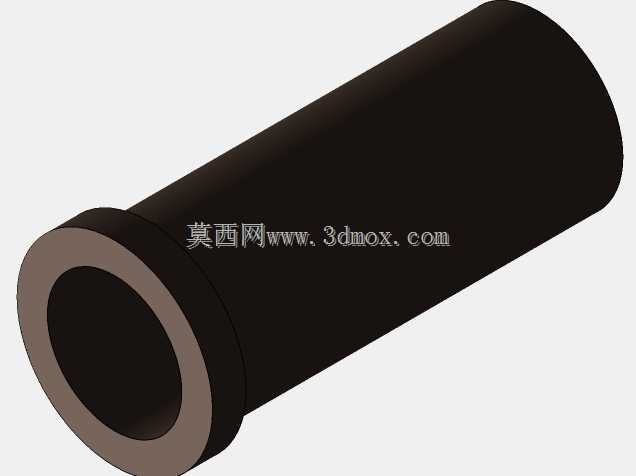

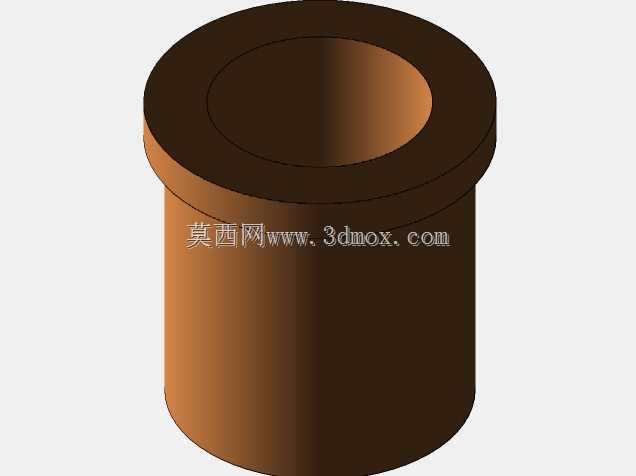

　　浇注系统采用侧浇口进料的方式，浇口位置设置在弯头的非配合端面，成型后浇口残留容易去除，不会影响塑件的装配精度，流道的截面尺寸经过匹配计算，能保证熔融塑料在填充过程中流动平稳，避免出现缺胶、气泡、熔接痕等成型缺陷。整套结构的合模导向依靠四组标准导柱导套完成，导柱上设置有集渣槽，能避免合模过程中杂物进入导套导致导柱拉伤，同时在动定模的合模面设置有精定位块，保证模腔的同轴度精度，满足弯头类管件的尺寸公差要求。排气槽开设在模腔的填充末端以及滑块的合模缝位置，排气槽的深度控制在塑料溢边值以内，既能顺畅排出模腔内的空气，又不会出现飞边问题。

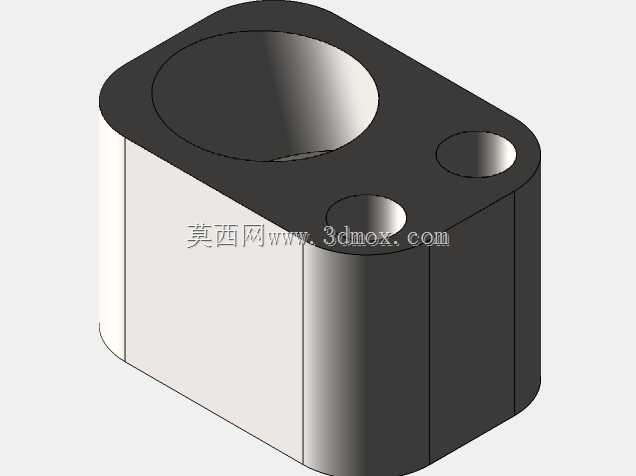

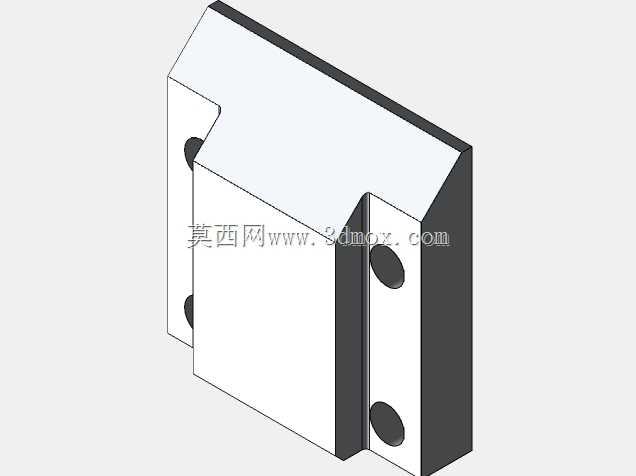

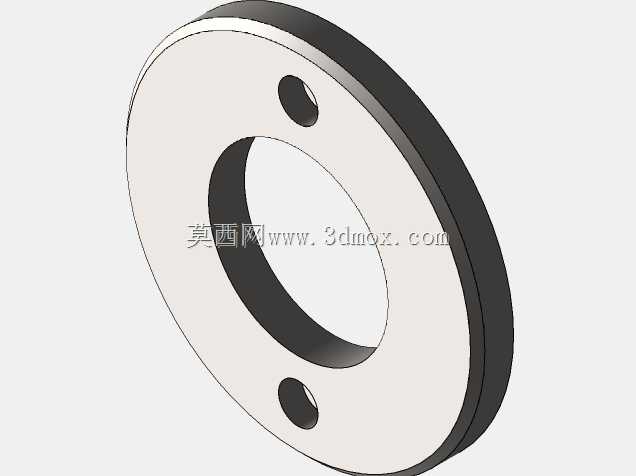

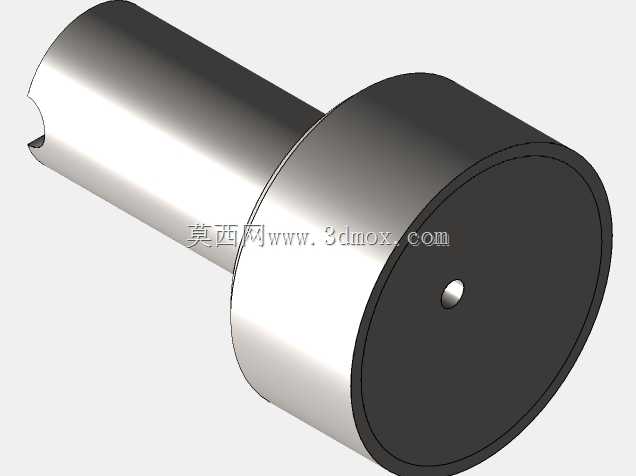

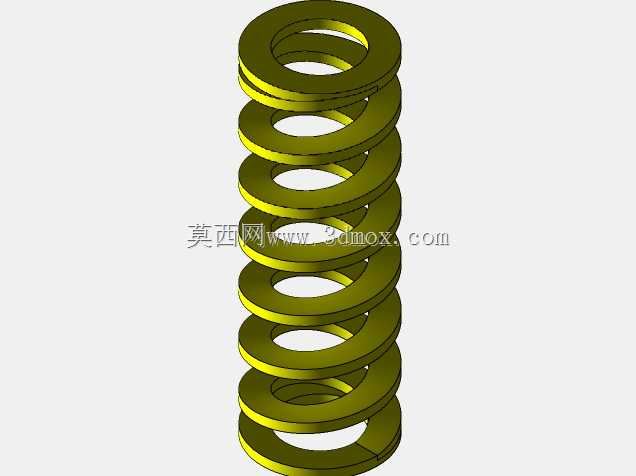

　　从安装边界来看，模具的整体外形尺寸适配200吨级卧式注塑机的拉杆间距，吊装孔的位置设置在模架的重心位置，上机吊装过程中能保持平衡，冷却水路、液压油路（如果有液压抽芯需求的话）的接口都设置在模具的非操作侧，避免和注塑机的操作空间产生干涉，接线接水过程中操作方便。整套结构的设计过程中，所有的标准件都从通用标准件库中选型，包括螺丝、弹簧、导柱导套、顶针、浇口套、定位圈等零件，不需要单独出图加工，加工阶段只需要针对模仁、滑块、锁紧块等非标成型零件做数控加工和EDM放电加工，能有效控制模具的制造成本，同时缩短模具的交付周期。针对弯头类塑件的成型特点，模具的抽芯行程经过精确计算，抽芯完成后滑块的位置不会和塑件的顶出动作产生干涉，合模过程中斜导柱和滑块的配合间隙控制在合理范围，避免抽芯动作出现卡滞。模仁部分采用镶拼式结构，易磨损的成型部位单独做镶件，采用淬火钢材加工，提高模具的使用寿命，后期如果出现磨损只需要更换对应镶件，不需要整体更换模仁，降低维护成本。
