V型十二缸发动机曲柄连杆机构设计

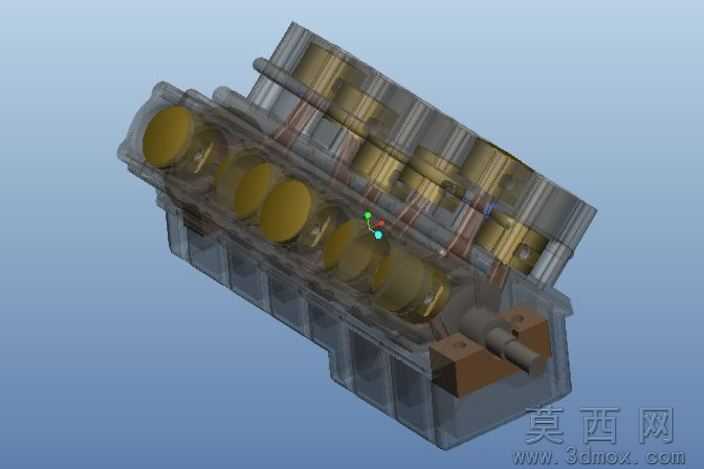

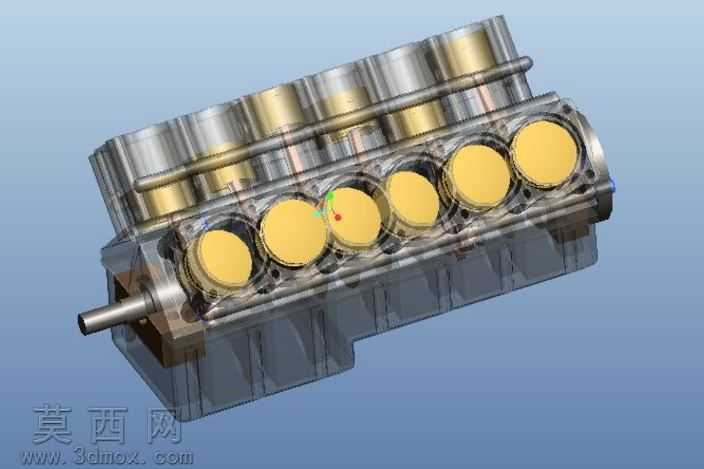

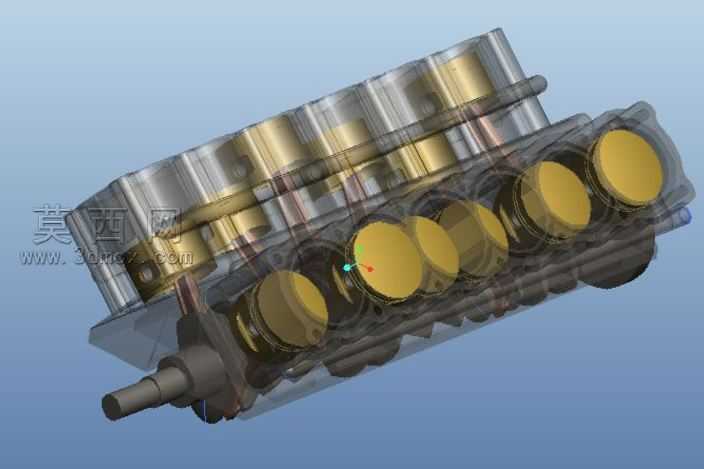

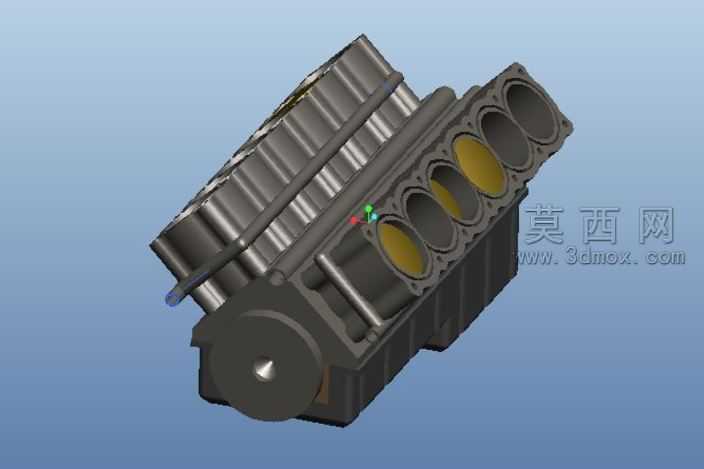

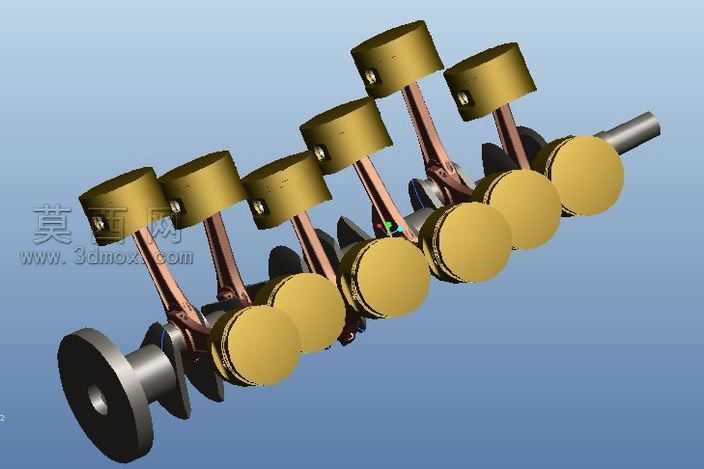

本作品为V型十二缸发动机核心曲柄连杆机构的三维建模设计，采用Creo软件完成全参数化建模，整体结构严格遵循V型发动机的布局规范，十二组活塞分为两列呈V型夹角排布，通过连杆与下方的整体式曲轴实现动力传递。建模过程中对各部件的配合公差做了严谨设定，活塞部分采用金属质感的金色材质渲染，还原了高性能发动机活塞的铝合金阳极氧化外观，表面做了细微的磨砂质感处理，避免渲染效果过于塑料化；连杆部分采用红铜色金属材质，还原锻钢连杆的金属肌理，同时区分了杆身与大头、小头端的结构细节，清晰呈现连杆的截面变化与减重设计；曲轴部分采用银灰色金属材质，精准还原了主轴颈、连杆轴颈、曲柄臂、平衡块的完整结构，平衡块的圆弧轮廓、轴颈的倒角细节都做了精细化处理，前端的动力输出轴、后端的飞轮连接端结构完整，符合实际发动机曲轴的设计规范。整体装配过程严格按照机械装配逻辑完成，活塞与气缸的配合间隙、连杆大小头与活塞销、曲轴连杆轴颈的配合关系都做了运动仿真校验，确保各部件在运动过程中无干涉，能够完整还原V12发动机做功时活塞往复运动带动曲轴旋转的动力传递过程。设计过程中优先保证结构的合理性，所有部件的尺寸比例参考量产V12发动机的参数设定，既保证了外观的还原度，也具备实际的结构参考价值，渲染阶段采用柔和的均匀布光，清晰呈现各部件的结构层次与材质质感，背景选用简洁的浅蓝色，突出机械结构本身的工业美感，整体模型完整呈现了V12发动机核心动力部件的结构特征，可用于内燃机结构教学、动力机械设计参考等场景。
