重型定向平板安装主销脚轮结构

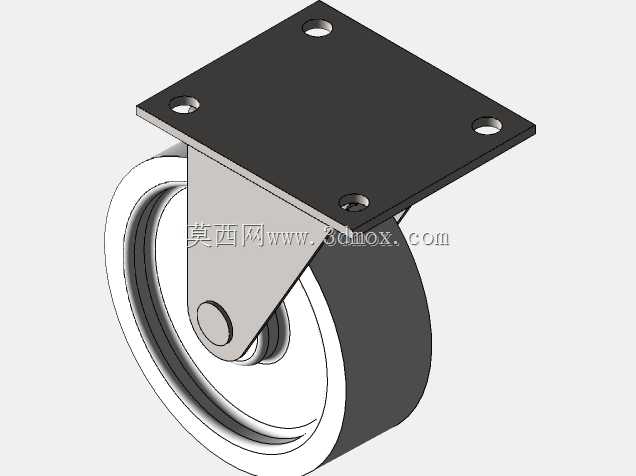

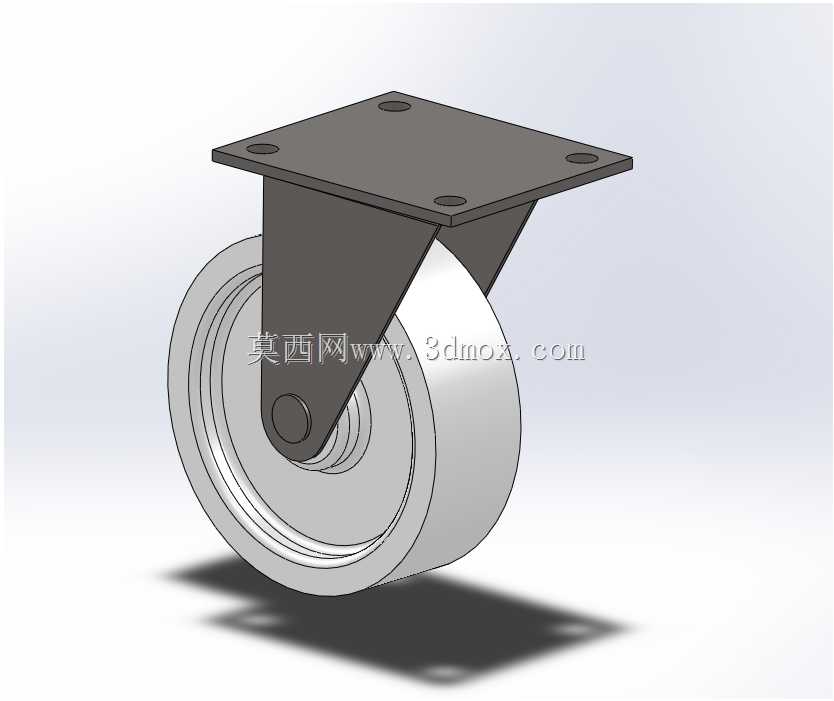

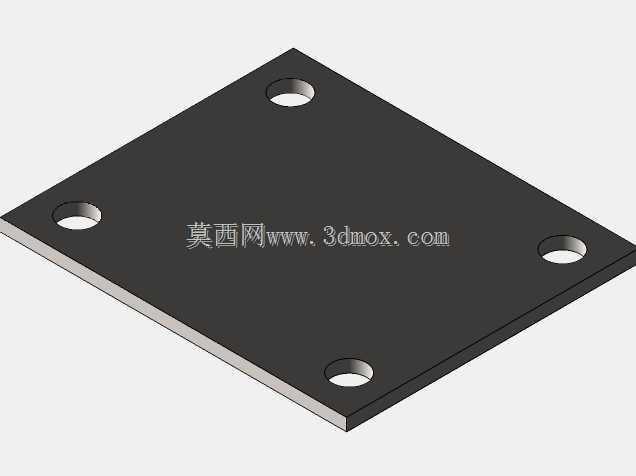

　　这款定向脚轮的结构设计，核心围绕重载工况下的滚动稳定性与安装便捷性展开，首先从安装端来看，顶部采用方形四孔安装法兰，四个安装孔沿法兰对角线对称分布，孔位间距适配市面上多数工业设备底部的标准安装螺孔布局，安装时无需额外打孔改制，直接通过螺栓紧固即可完成脚轮与设备本体的连接，法兰板厚度经过载荷校核，在额定承载范围内不会出现安装面翘曲变形的问题，能保证脚轮与设备底部的贴合度，避免运行过程中出现螺栓松动的情况。

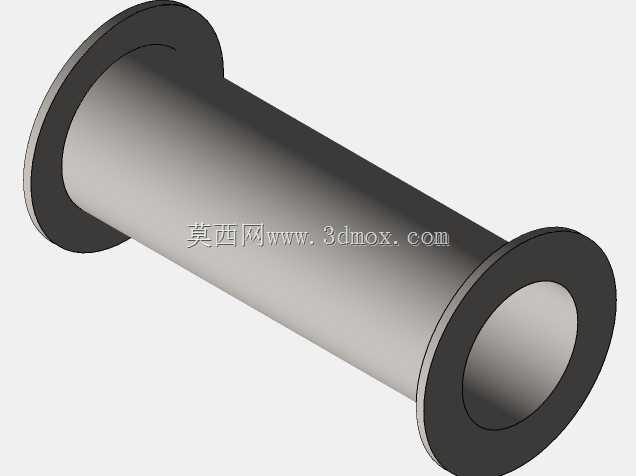

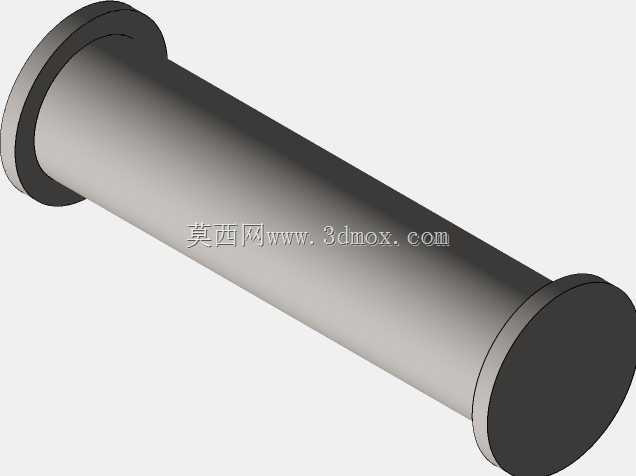

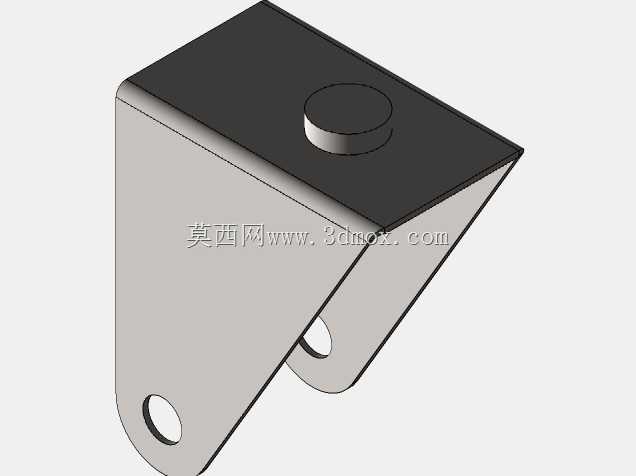

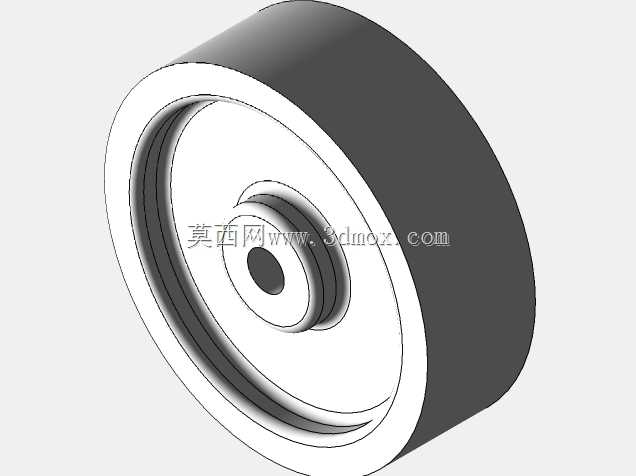

　　支架部分采用一体式折弯成型的钢制支架，支架与顶部法兰采用满焊连接，焊缝位置避开应力集中区域，保证支架在承受侧向冲击力时不会出现焊缝开裂的问题，支架的支腿夹角经过反复测算，既保证了滚轮安装后有足够的转动空间，又能控制整体安装高度，适配对设备离地间隙有明确要求的应用场景。滚轮部分采用金属材质轮体，轮面为圆柱直面设计，接触地面的面积更大，单位面积承压更小，在水泥地面、环氧地坪等常见工业地面上滚动时，不会因为局部压强过大造成地面损伤，同时轮体内部集成了轴承结构，滚轮与主销之间的转动阻力小，推动设备时不需要过大的推力，即使是满载状态下也能轻松推动设备移位。主销连接结构是这款脚轮的核心设计点，主销贯穿支架与滚轮中心，主销与支架之间采用过盈配合装配，保证滚轮转动过程中主销不会出现窜动，同时主销的轴线与竖直方向设置了合理的后倾角，这个角度设计是为了让脚轮在滚动过程中具备自动回正的趋势，当设备推行过程中遇到微小障碍物导致滚轮方向偏移时，后倾角带来的回正力矩能让滚轮自动回到直行方向，减少推行过程中的方向跑偏问题，降低操作人员的调整频次。

　　从实际应用场景来看，这类脚轮多用于重型工业货架、中型生产设备、移动工作台、仓储周转车等需要短距离移位的工业装备上，在生产车间内部转运物料、调整设备布局时，脚轮的滚动顺畅度直接影响转运效率，这款脚轮的轮体宽度与直径配比经过优化，在同等安装高度下，更大的轮径能有效降低滚动阻力，遇到地面接缝、微小凸起时能更平稳地通过，不会出现卡滞颠簸的情况。设计过程中还充分考虑了维护便利性，主销端部设置了限位结构，日常维护时只需要拆下端部的限位卡簧，就能将滚轮从支架上拆下，清理轮轴处缠绕的杂物、补充润滑脂，不需要将整个脚轮从设备上拆除，大幅降低了后期维护的工作量。

　　安装边界方面，除了顶部法兰的安装孔位尺寸需要匹配设备底部的安装位之外，还需要注意支架的外轮廓尺寸，安装时要保证支架与设备底部的其他突出部件留有足够的间隙，避免滚轮转动过程中支架与设备部件发生干涉，同时脚轮安装完成后的整体离地高度要保持一致，四个脚轮的高度差控制在允许范围内，避免设备放置后出现倾斜、个别脚轮悬空不受力的情况，保证每个脚轮都能均匀承载，延长整体使用寿命。轮体的转动间隙也经过严格控制，既不会因为间隙过小导致转动卡滞，也不会因为间隙过大造成滚轮晃动，推行过程中不会出现明显的噪音，适合对车间环境噪音有一定要求的生产场景。支架表面做了防锈处理，在潮湿的生产车间或者仓储环境中使用时，不会轻易出现锈蚀问题，能长期保持结构强度，不会因为锈蚀导致支架强度下降引发安全隐患。
