　　做小型自动化设备结构设计的这几年，T8规格的梯形丝杠一直是轻载直线传动场景里绕不开的选型件，这次建模的这款8毫米螺距带无间隙螺母的T8丝杠，最早是给桌面级3D打印机Z轴传动做配套设计的，后来也在小型数控雕刻机进给轴、实验室微量进给平台、桌面型点胶设备的位移机构上反复验证过适配性。很多刚入行的结构设计师选丝杠的时候总盯着滚珠丝杠的高精度，却忽略了轻载低速场景下梯形丝杠的成本优势、安装便捷性和免维护特性，尤其是这种带消间隙螺母的T8丝杠，在行程不超过500毫米、负载不超过5公斤的直线传动工位上，完全能满足0.05毫米级的重复定位精度要求，成本却只有同规格微型滚珠丝杠的五分之一不到。

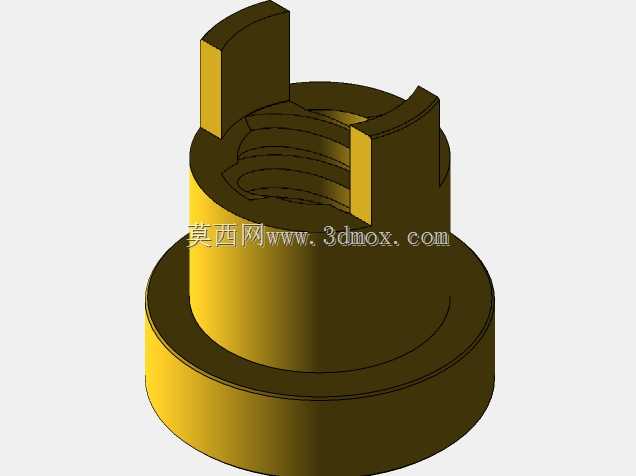

　　从实际设计逻辑来说，这款丝杠的螺纹牙型采用的是标准梯形牙，牙型角30度，相比普通三角牙螺纹，传动效率提升了近40%，而且牙面的接触面积更大，长期往复运行的磨损量更均匀，不会因为局部磨损快速出现传动空程。配套的无间隙螺母采用的是双螺母消隙结构，两个黄铜螺母之间加装了等距压缩弹簧，装配的时候通过调整弹簧预紧力，就能把螺纹副之间的配合间隙完全消除，不管是正转还是反转传动，都不会出现空回行程，这一点对于需要精准控制位移量的进给机构来说至关重要——比如3D打印机的Z轴如果存在传动间隙，打印层厚就会出现不均匀的问题，轻则表面出现层纹，重则整个打印件错位报废。

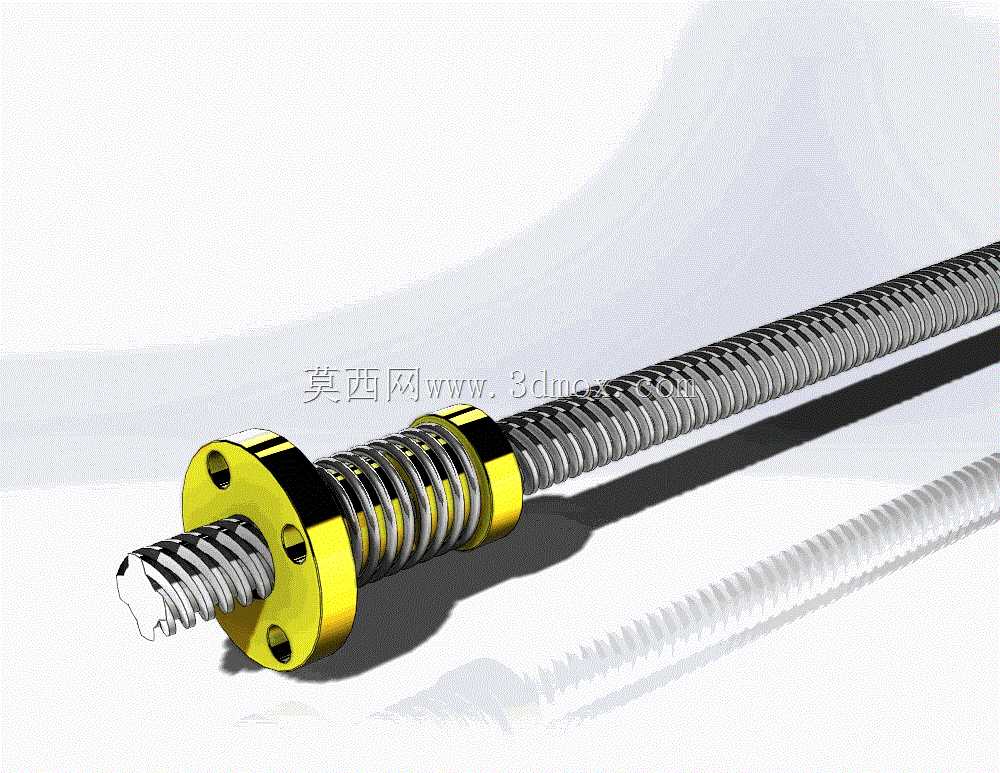

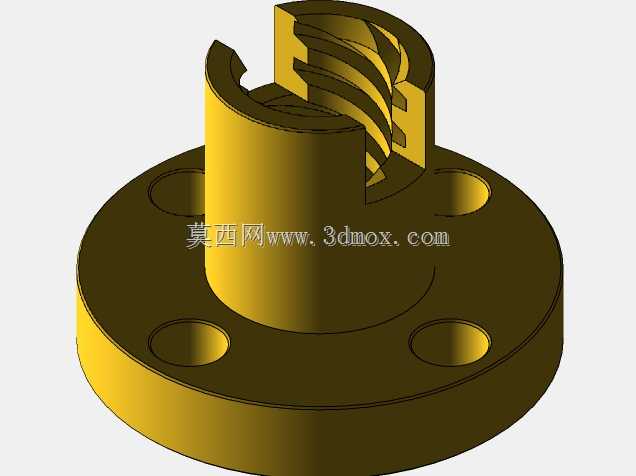

　　建模的时候特意还原了实际产品的安装边界：丝杠的公称直径是8毫米，8毫米的大螺距设计意味着电机每转一圈，螺母就能直线行进8毫米，相比同直径4毫米螺距的T8丝杠，进给速度提升了一倍，适合需要快速位移的工位，当然如果是需要更高分辨率的微量进给场景，也可以通过搭配减速步进电机来调整进给分辨率。螺母部分采用的是法兰式安装结构，法兰盘上均匀分布了4个M3的安装沉孔，孔位中心距是22毫米，法兰厚度6毫米，整个螺母的外径是18毫米，不管是直接固定在滑动台面上，还是搭配直线光轴的滑座安装，都能直接匹配常用的小型滑台安装尺寸，不需要额外做转接件。丝杠的端部做了削边处理，直径6毫米的轴端可以直接适配常用的8毫米内径联轴器，和42型步进电机、28型步进电机的输出轴直接连接，不需要额外加工轴头，能大幅减少装配时的二次加工工作量。

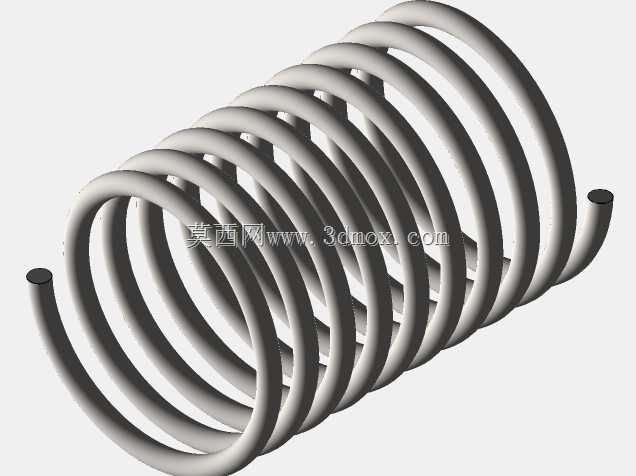

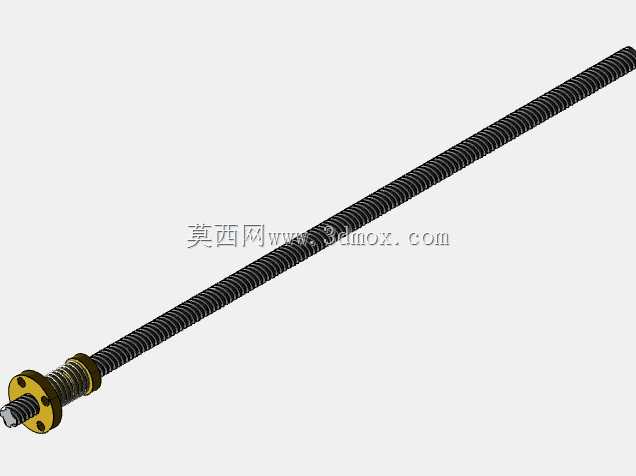

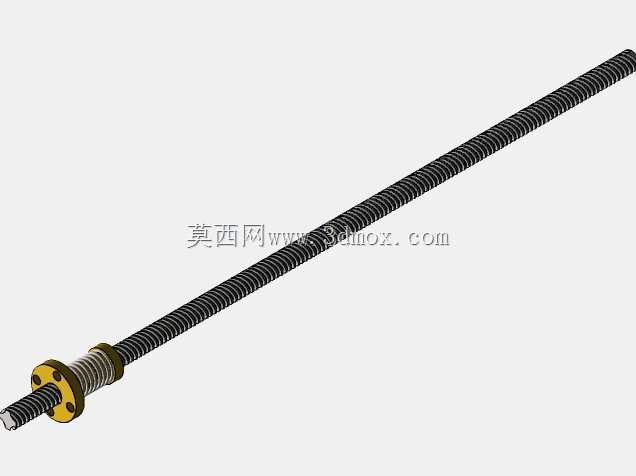

　　从实际使用场景的适配性来看，这款丝杠组件不需要额外加装润滑系统，黄铜螺母本身的自润滑特性就能满足长期运行的需求，哪怕是在没有定期维护的桌面设备里，连续运行上千小时也不会出现卡滞或者磨损超差的问题。相比带钢珠循环的滚珠丝杠，梯形丝杠的防尘性能更好，哪怕是在有少量木屑、塑料粉尘的加工环境里，也不会因为异物进入滚道出现卡顿或者钢珠碎裂的问题，这也是很多桌面级加工设备优先选这类丝杠的核心原因。建模过程中特意把螺纹牙型的细节做了还原，包括螺母上的消隙弹簧结构、法兰盘的安装沉孔倒角、丝杠端部的轴肩定位尺寸，都完全按照实际量产零件的尺寸公差来绘制，不管是用来做设备装配的干涉检查，还是直接导出工程图做零件加工，都能直接使用，不需要再调整尺寸参数。很多新手建模的时候容易忽略丝杠和螺母的配合间隙，把螺纹副做成完全零间隙的实体配合，实际上在装配的时候，消隙螺母的弹簧预紧行程有1毫米左右的调整量，建模的时候特意预留了这个调整空间，避免做装配仿真的时候出现过约束报错。另外丝杠的长度可以根据实际行程需求做调整，这次建模的基准长度是300毫米，有效行程250毫米，两端的支撑端可以搭配常用的立式支撑座或者卧式支撑座安装，支撑端的轴径尺寸也和市面上标准的T8丝杠支撑座完全匹配，不需要单独定制支撑件。

　　在做设备选型的时候要注意，这类丝杠的传动效率大概在30%-40%左右，不适合高速重载的传动场景，额定动负载大概在8公斤左右，静负载能到15公斤，只要在这个负载范围内使用，传动精度和使用寿命都能得到保障。如果是垂直安装的场景，要注意搭配带抱闸的电机，避免断电之后负载下滑，因为梯形丝杠本身的自锁性只有在小螺距规格上才比较可靠，8毫米大螺距的T8丝杠自锁性不足，垂直使用的时候必须额外考虑防坠落的结构。另外螺母的安装面要和丝杠的轴线保持垂直，否则运行过程中会出现卡滞、磨损加快的问题，建模的时候也特意在法兰安装面做了0.1毫米的基准面凸起，方便装配的时候找正垂直度，减少安装调试的工作量。
