户外商用手摇式半自动炭烤烧烤架结构

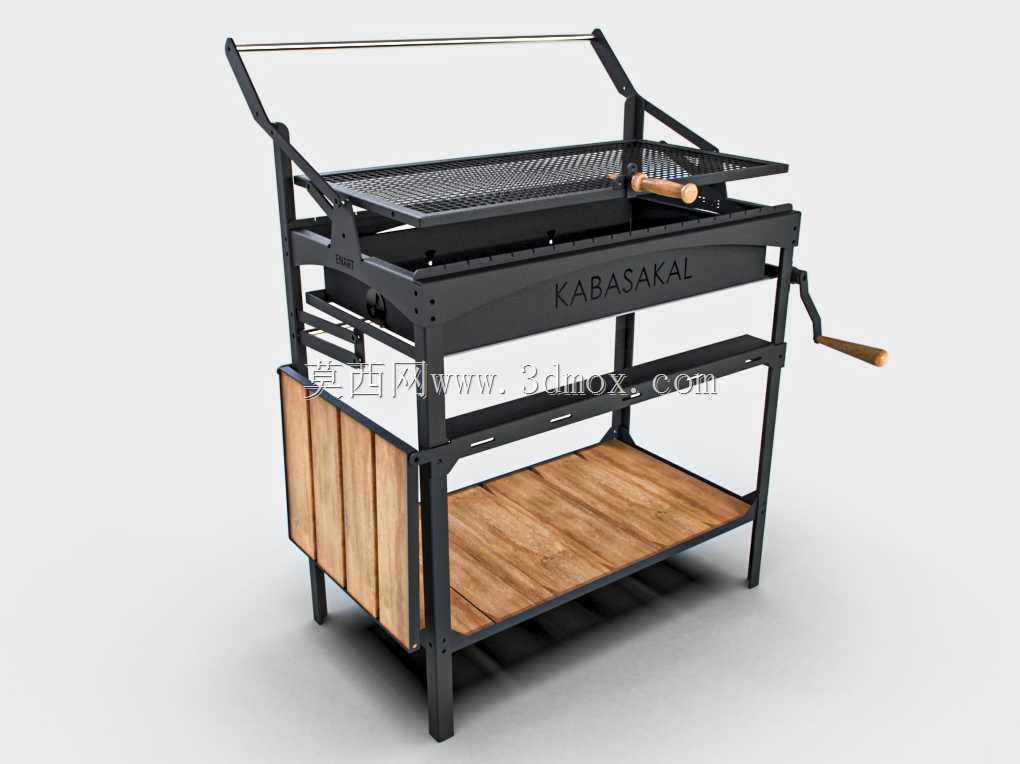

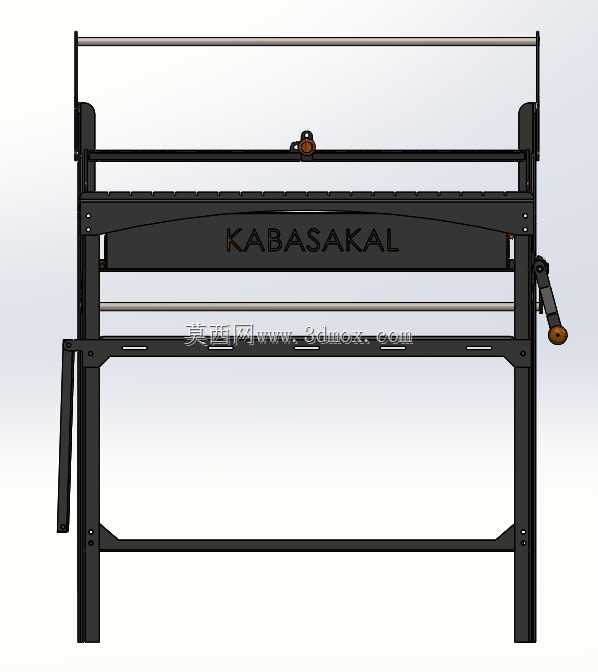

　　这款半自动炭烤设备主要面向户外露营、庭院聚餐、小型流动餐饮点位的炭烤烹饪场景，区别于传统固定式烤架，核心解决了传统烤架烤制过程中食材翻面不便、炭灰收纳杂乱、烤制操作距离热源过近的实际使用痛点。从结构设计逻辑来看，整体采用框架式方管焊接机架作为承载主体，机架底部设置四根等长支撑腿，支撑腿底部预留防滑脚垫安装位，放置时可适配不平整的户外硬质地面，整机放置后的横向宽度控制在1200mm区间，纵向深度为600mm，整体高度为1100mm，安装摆放时仅需预留周边200mm的操作间隙即可满足使用需求，无需额外固定安装，可整体搬运转移。

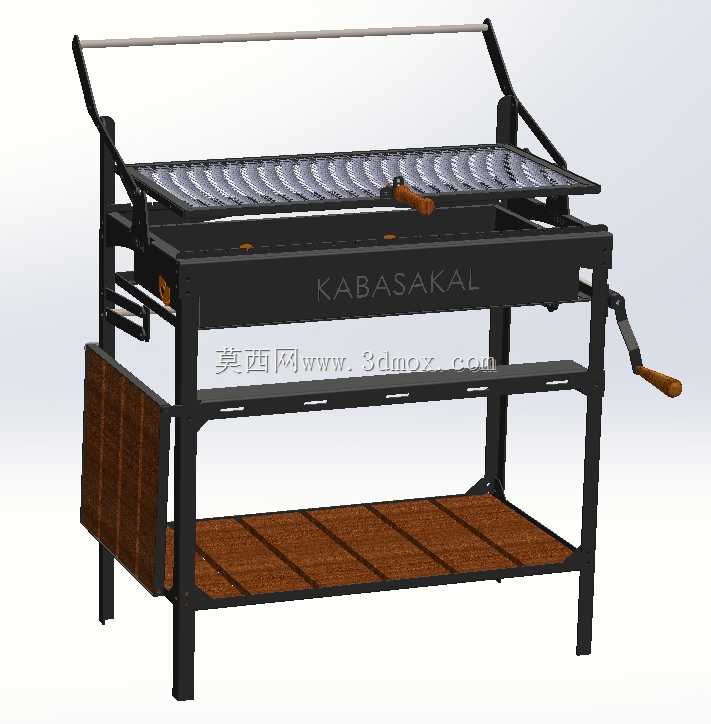

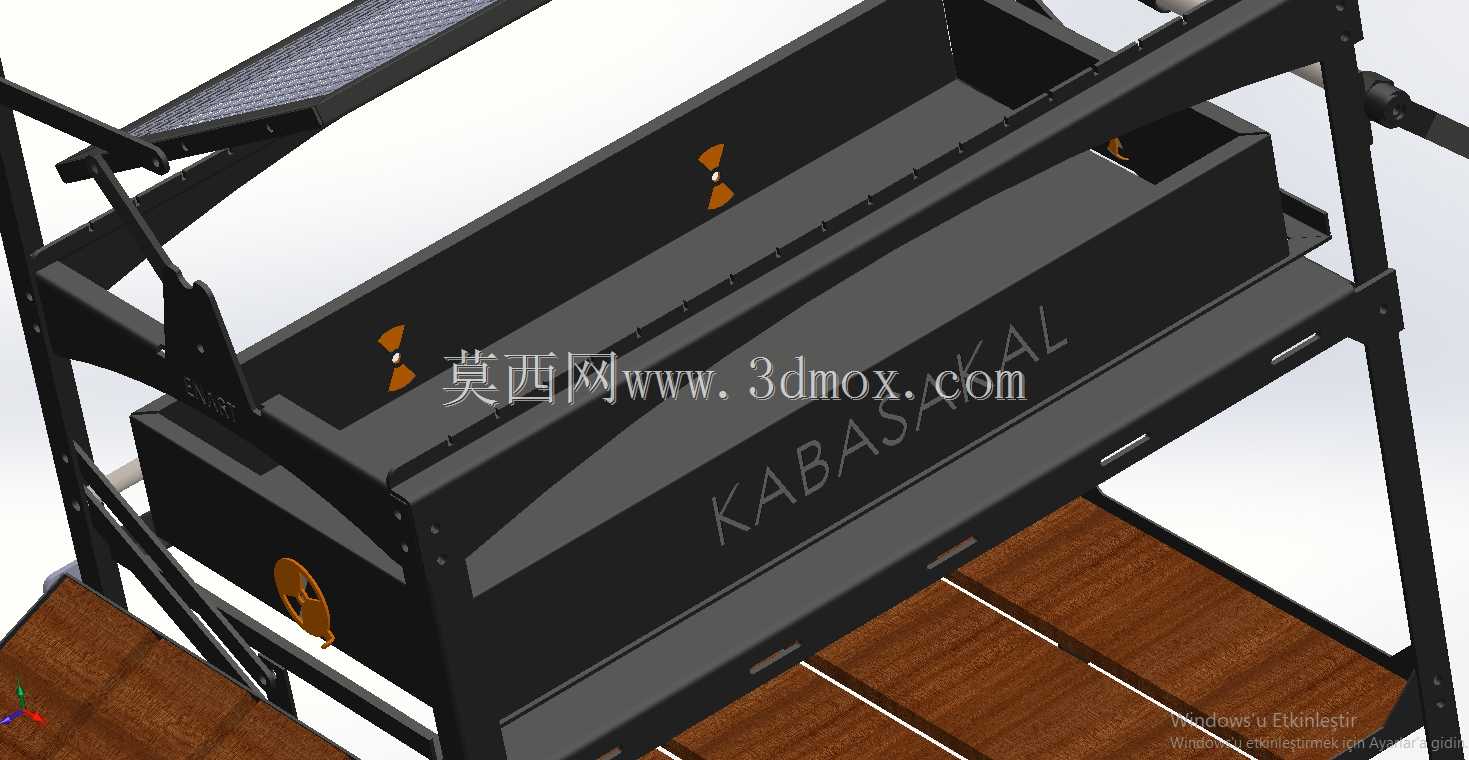

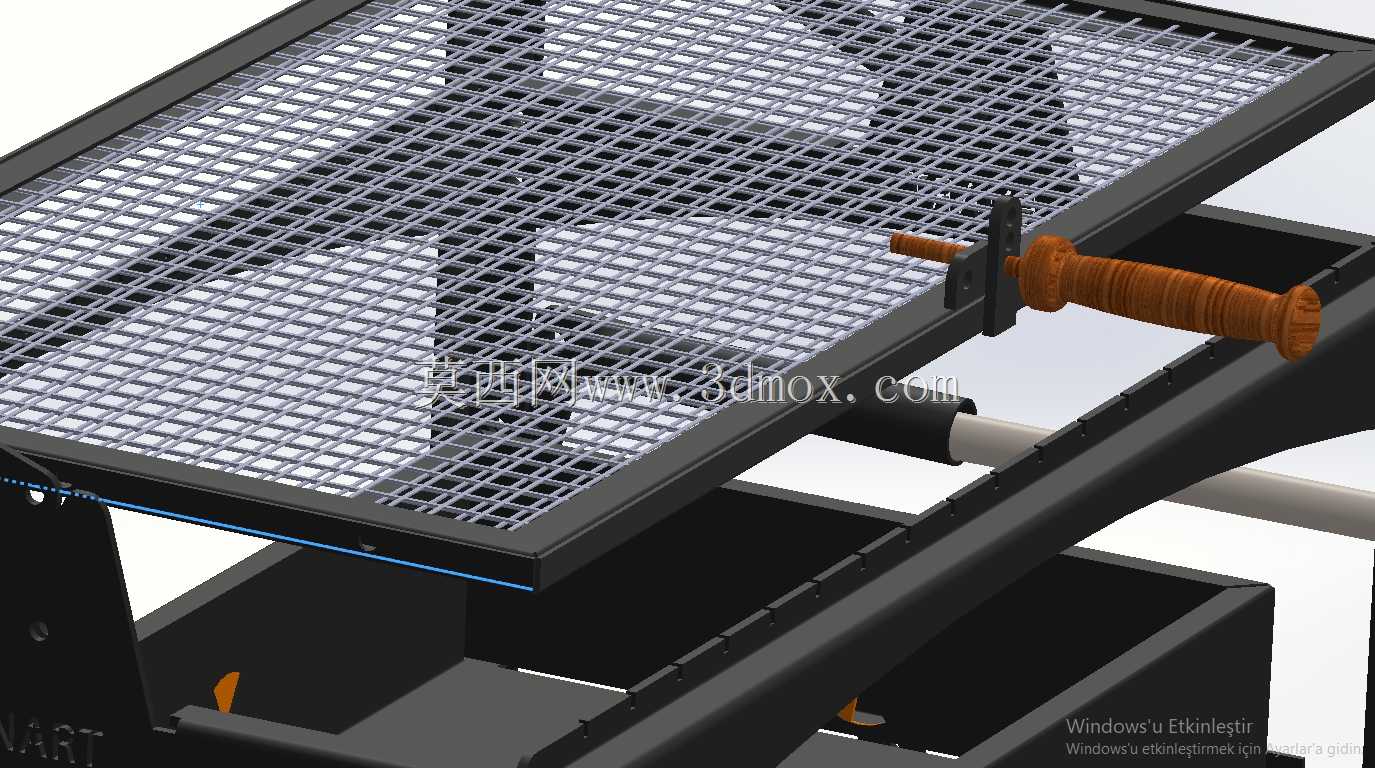

　　烤架上层设置可翻转的金属烤网组件，烤网采用菱形冲孔钢板制作，网孔间隙控制在8mm，既可以保证炭热向上传导的效率，也能避免小块食材掉落至炭仓内，烤网侧边连接带木质隔热握把的手摇转轴，转动摇把即可带动烤网整体绕转轴翻转，无需操作人员手持烤网近距离接触热源翻面，摇把的转动阻尼经过结构匹配，翻转过程中烤网可在任意角度悬停，方便不同烤制阶段调整食材与热源的距离。烤网下方设置独立抽拉式炭仓，炭仓侧壁开设多组通风调节孔，可通过抽拉炭仓的开合程度控制进风量，以此调节炭火燃烧温度，炭仓底部设置可拆卸式接灰抽屉，烤制过程中产生的炭灰会直接落入抽屉内，清理时直接抽出抽屉倾倒即可，无需挪动整机结构。

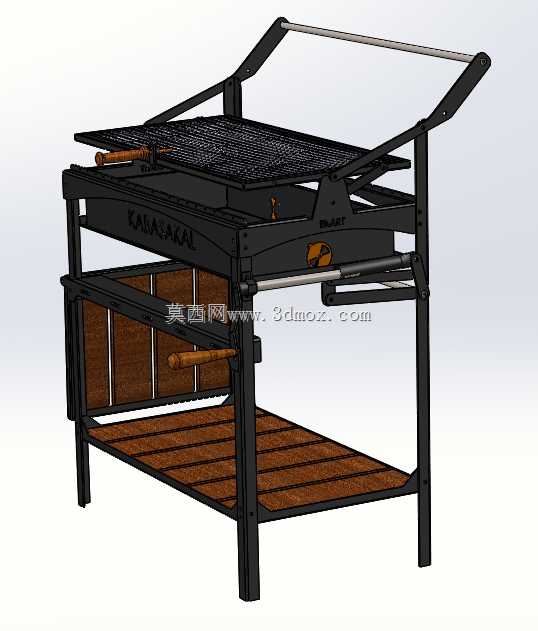

　　机架中部设置分层置物结构，其中一侧为竖向实木挡板围成的封闭储物格，可放置炭火夹、烤签、调味瓶等常用烤制工具，避免户外使用时工具散落；另一侧为开放式实木层板置物台，可临时放置待烤食材或已烤制完成的成品，层板采用嵌入式安装结构，与金属机架之间预留3mm的热胀冷缩间隙，避免高温环境下木材膨胀挤压机架导致变形。机架顶部设置横向金属挂杆，可悬挂烤夹、毛刷等长柄工具，取用十分便捷。

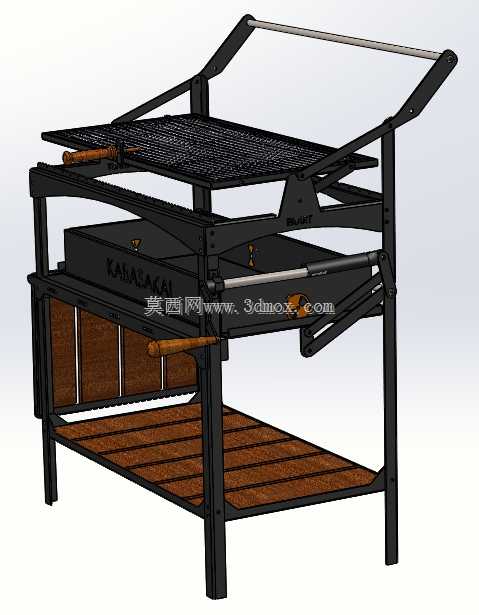

　　从结构强度设计来看，金属机架的连接位置均采用三角加强筋焊接，满载状态下（炭仓加满木炭、置物层放置15kg食材工具）整体机架形变量控制在0.5mm以内，可满足长期反复使用的强度要求；所有金属构件的外露边缘均做倒圆角处理，避免搬运、使用过程中划伤操作人员；木质部件均经过耐高温防腐蚀处理，可耐受炭烤场景下的持续高温熏烤，不会轻易出现开裂、变形问题。实际使用过程中，操作人员可站立在烤架摇把一侧，通过摇把调整烤网角度，无需探身靠近热源，大幅降低烤制过程中被高温烫伤的风险；抽拉式炭仓的设计也方便在烤制过程中补充木炭，无需抬起沉重的烤网组件；底部的开放式层板距离地面高度为400mm，操作人员取放物品时无需过度弯腰，符合日常操作的人机工程学要求。这款结构在建模过程中，所有钣金件均预留了折弯工艺缺口，焊接位置标注了明确的焊脚高度要求，木质部件与金属机架的连接孔位做了对位匹配，生产时可直接按照三维模型拆解钣金下料图、木材加工图，无需二次调整孔位位置，装配公差控制在±1mm以内，可实现快速组装。
