直动式常闭黄铜电磁阀三维结构设计

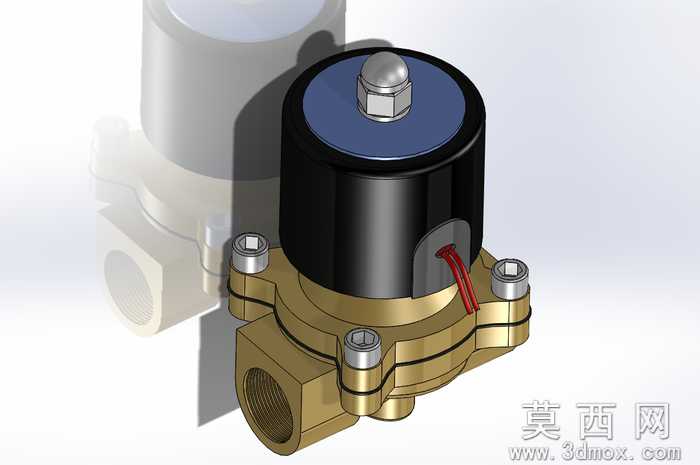

本作品为直动式常闭电磁阀的三维参数化建模成果，整体建模过程严格遵循工业级流体控制元件的设计规范，在主流三维建模软件中完成全结构的特征搭建与装配校验。模型主体分为电磁驱动单元、阀体密封单元、管路连接单元三个核心模块，建模阶段先通过草图绘制完成各零件的截面轮廓，再运用拉伸、旋转、扫描等基础特征命令构建基础实体，针对阀体的黄铜材质部分，通过多段放样还原锻压成型的流线型外形，同时精准还原内流道的孔径尺寸、螺纹连接段的牙型参数，保证接口尺寸符合通用管路安装标准。电磁驱动部分的建模重点还原了线圈外壳的黑色塑封结构、顶部的锁紧螺母、侧面的引线出线结构，外壳表面的哑光质感通过材质编辑器调整粗糙度参数实现，金属接线端子的高光金属质感则通过调整金属度、反射率参数还原，引线部分的红色绝缘胶皮通过曲面扫描完成，还原线缆自然弯曲的形态。阀体与电磁单元之间的密封隔膜、固定螺栓均按照实际装配关系完成约束，螺栓的六角头、螺纹段细节完整，隔膜的橡胶材质通过半透明哑光材质参数模拟，还原橡胶件的视觉特性。渲染阶段采用工作室级光照环境，通过三点布光突出不同材质的质感差异，黄铜阀体的金属光泽、黑色塑封外壳的哑光质感、顶部金属螺母的高光反射均得到清晰呈现，同时通过半透明阴影效果增强模型的空间立体感。设计过程中充分考量了电磁阀的实际工作逻辑，常闭状态下的密封结构、通电后阀芯提升的运动行程均在建模阶段完成运动干涉校验，所有配合面的公差预留符合机械加工的工艺要求，既保证三维模型的视觉还原度，也具备实际工程参考价值，可用于流体控制类产品的教学演示、方案展示以及装配工艺模拟。
