316不锈钢M8规格吊环螺栓结构设计

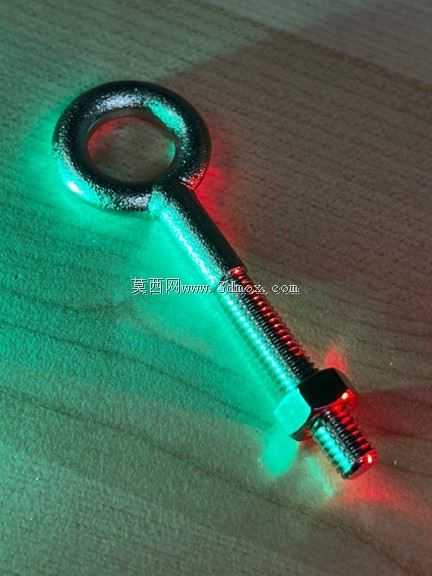

　　在起重吊装、设备固定、工装夹具搭建的工程场景里，吊环螺栓是承担载荷传递的核心连接件，这款M8规格的316不锈钢吊环螺栓，适配多数轻载吊装、户外设备固定的使用需求，尤其适合存在潮湿、弱腐蚀介质的作业环境，比如户外小型阀门组的吊装就位、轻型工装的悬挂固定、船舶甲板附属件的安装等场景，316材质的抗腐蚀属性能有效避免长期户外使用出现的锈死、强度衰减问题。

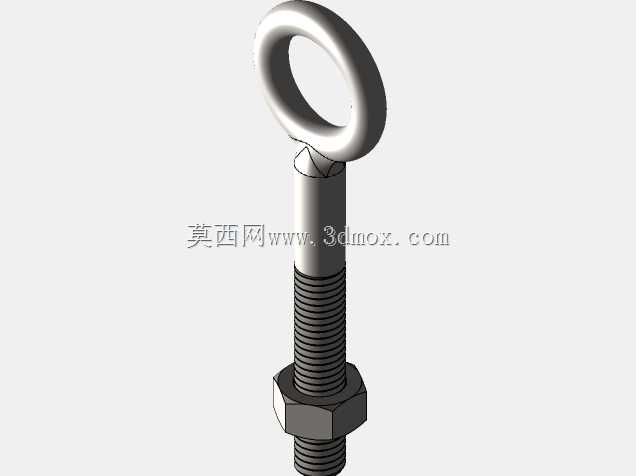

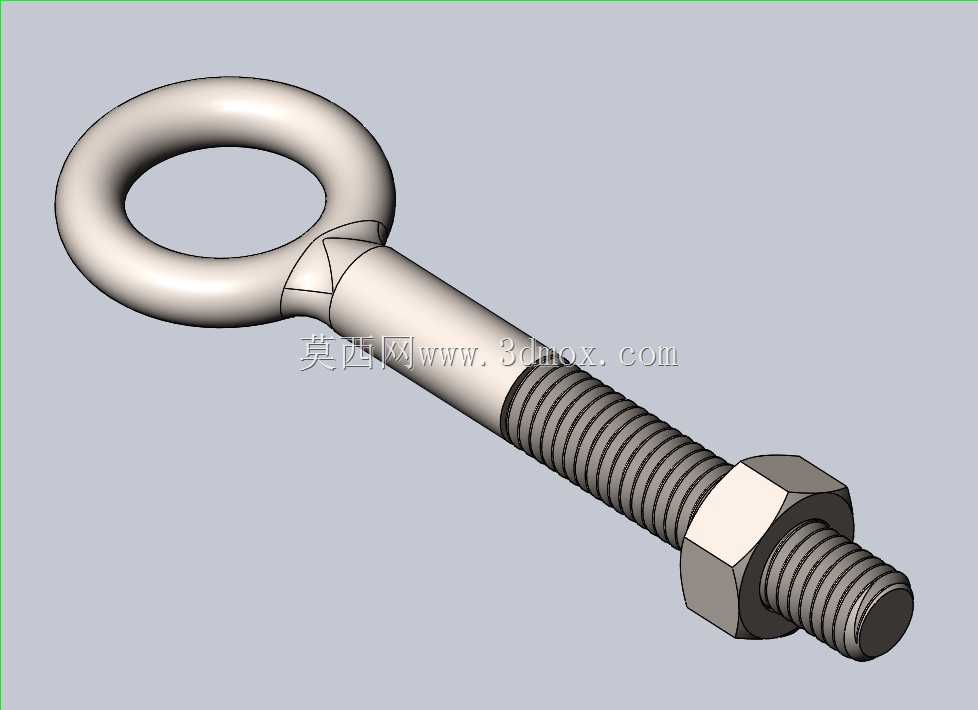

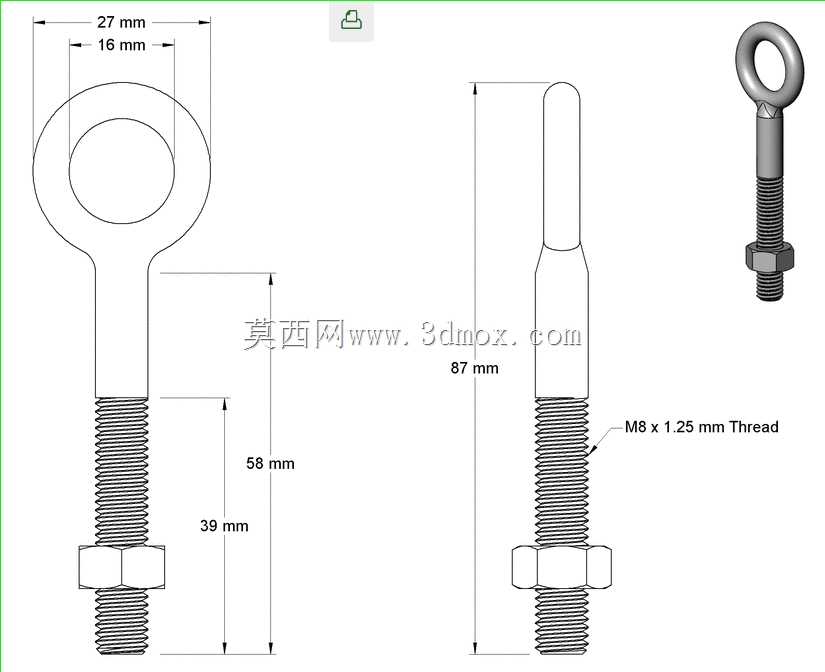

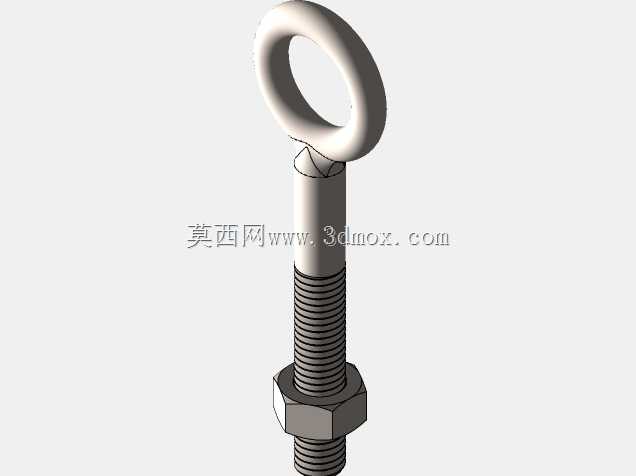

　　从结构设计逻辑来看，这款吊环螺栓采用一体式锻造环部加全螺纹杆身搭配配套六角螺母的组合形式，环部与杆身的过渡位置做了大圆弧过渡处理，避免应力集中导致的断裂风险，这一设计细节是吊装类连接件的核心考量点——实际吊装作业中，吊索具的拉力方向并非始终与杆身轴线重合，过渡位置的圆弧结构能分散斜向拉力产生的剪切应力，避免直角过渡带来的应力突变。环部的内径尺寸设置为16mm，能适配多数常规规格的卸扣、吊装带端部金属环，不会出现环孔过小导致吊具无法穿入，或是环孔过大导致连接间隙过大、吊装过程中出现晃动偏移的问题；环部外径27mm的尺寸，在保证环部自身抗弯强度的前提下，不会过度占用安装空间，避免与周边相邻构件出现干涉。

　　杆身部分的设计充分考虑了安装调节需求，M8-1.25的标准公制粗牙螺纹，螺纹段长度设置为39mm，能适配不同厚度的安装基座，不管是固定在薄板冲压件上，还是穿入较厚的型材安装面，都有足够的螺纹啮合长度保证连接强度；杆身光杆部分长度58mm，总长度87mm的尺寸边界，能让设计人员在做装配校核时快速判断安装空间是否足够——比如在阀门类设备的顶部吊装点设计时，需要预留出螺母拧紧的操作空间，同时要保证吊环安装完成后，环部不会与阀门的手轮、执行机构等部件发生碰撞，这款螺栓的总长度尺寸刚好适配多数小型减压阀、仪表阀的顶部吊装位厚度，不需要额外加工长孔或是加装垫片调整。配套的六角螺母采用标准对边尺寸，能使用常规的开口扳手、套筒扳手进行拧紧作业，不需要特殊定制工具，现场安装的适配性更强。

　　从载荷设计的角度，这款吊环螺栓额定垂直提升能力为800磅，对应垂直吊装工况下的许用载荷，设计过程中已经考虑了3倍以上的安全系数，完全满足轻型设备吊装、长期悬挂固定的载荷要求，需要注意的是，当吊装拉力方向与杆身轴线存在夹角时，许用载荷会随角度增大而衰减，这也是所有吊环类连接件的通用特性，在做结构选型时需要根据实际受力方向校核载荷是否满足要求。另外316不锈钢的材质特性，让这款螺栓不仅能用于常规工业环境，在食品加工车间、沿海户外设备、化工区域的轻型构件固定场景下也能适用，不会因为锈蚀导致螺纹失效、环部强度下降，减少后期维护更换的成本。

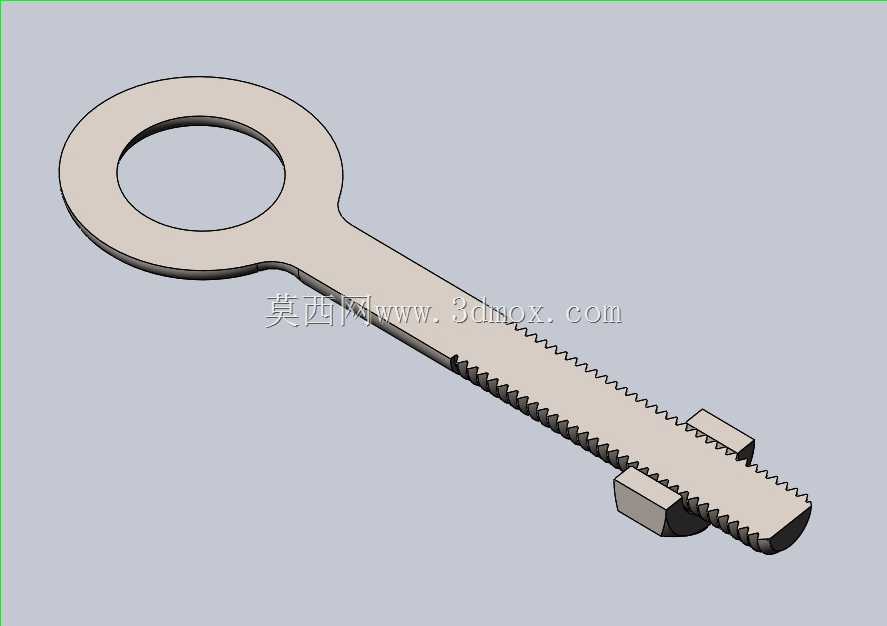

　　在三维建模过程中，这类标准连接件的模型需要严格还原各个尺寸的公差配合，比如螺纹段的大径、小径尺寸要符合公制螺纹的标准规范，螺母与螺纹的配合间隙要符合实际装配要求，环部的圆弧过渡曲面要保证平滑，不能出现建模棱角导致的应力集中假象，方便后续设计人员做有限元受力分析时得到准确的结果。同时模型的安装基准面设置在杆身根部与安装面贴合的位置，方便在装配体中直接配合定位，不需要额外调整基准，提升整体装配设计的效率。对于做设备吊装方案设计、工装结构设计的工程师来说，这类精准建模的标准件模型，能直接调用到装配体中做干涉检查、空间校核，避免因为模型尺寸偏差导致实际安装时出现部件碰撞、安装空间不足的问题，减少现场安装的整改工作量。
