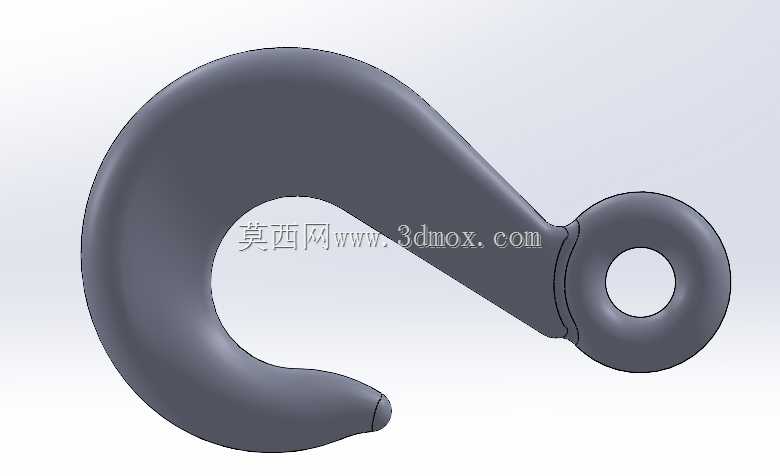

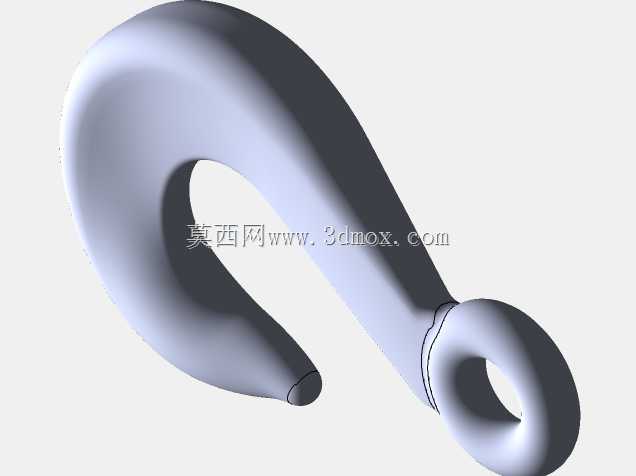

起重设备用眼型单钩结构设计

　　在车间物料转运、港口货物装卸、基建现场构件吊装等场景中，吊钩是直接承接负载的核心受力部件，其结构合理性直接关系到起重作业的安全冗余。这款眼型吊钩的设计，首先围绕受力路径做了优化：钩身采用渐变曲率的弧形钩腔，从钩尖位置到尾部眼孔的过渡段，截面尺寸随弯矩分布逐步变化，钩尖处做了收窄的防脱导向结构，方便作业时快速挂入起重吊索、链条或者钢丝绳套，同时钩尖末端做了加厚的止挡凸缘，避免吊索在受拉偏移时从钩口滑出。

　　从安装边界来看，尾部的环形眼孔为一体式锻压成型结构，孔壁做了均匀的圆角过渡，避免应力集中，可直接与起重滑车的吊环、卸扣或者钢丝绳端的套环配合，安装时无需额外加工连接面，只要匹配对应吨位的卸扣销轴即可完成装配，眼孔的内径尺寸适配常规起重卸扣的销轴直径范围，不会出现销轴与孔壁间隙过大导致的晃动磨损，也不会因间隙过小造成装配卡滞。

　　设计过程中，首先核算了额定起重量下的各截面应力分布：钩身的危险截面位于钩腔最内侧的弯曲段，这里同时承受拉力与弯矩的复合作用，因此该位置的截面厚度做了针对性加厚，且截面采用近似椭圆的流线型，既避免直角结构带来的应力集中，也能减少吊索与钩身接触时的局部压应力，防止钢丝绳被棱角割伤。钩身外侧的曲率随受力方向平滑过渡，从眼孔位置到钩尖的外轮廓没有突变台阶，避免起重作业中磕碰周边构件时出现应力断裂点。

　　实际使用中，这类吊钩适配的场景覆盖了车间内机床工件上下料转运、仓储区域重型货箱的堆垛吊装、施工现场钢结构构件的就位安装等，配合安全闩使用时，可有效防止作业过程中吊索因晃动、倾斜负载而脱钩。设计时特意将钩口的开口尺寸控制在合理范围，既保证常规直径的钢丝绳套、吊装带吊环能顺利挂入，也不会因开口过大导致吊索在钩腔内的活动余量超标，减少起吊瞬间的冲击晃动。

　　从结构细节来看，眼孔与钩身的连接段做了加宽的过渡圆弧，这个位置是吊钩承受拉力传递的关键区域，若过渡圆角过小，长期交变载荷作用下容易在此处产生疲劳裂纹，因此过渡段的曲率半径经过反复校核，保证应力流线平滑传递，没有明显的应力突变点。钩尖的位置相对于钩身中心线做了微小的内收角度，当吊索挂入钩腔后，受拉力作用时吊索会自然滑向钩腔最深处的受力中心位置，不会向钩口方向滑移，进一步降低脱钩风险。

　　建模过程中，所有曲面都做了G2连续过渡处理，没有尖锐的棱边，一方面是为了还原实际锻造吊钩的外形特征，另一方面也便于后续做有限元受力分析时，网格划分不会在尖角位置出现应力奇异，保证仿真结果的准确性。整个钩身的壁厚分布完全匹配受力大小，没有多余的冗余结构，在保证额定载荷下安全系数的前提下，尽可能控制吊钩自身重量，降低起重设备的无效负载。

　　需要注意的是，这类吊钩在配套使用时，需根据额定起重量匹配对应规格的安全闩，安全闩的安装位置位于钩口外侧，不影响吊索的正常挂入，同时在吊索挂入后能自动复位挡住钩口，避免作业过程中误碰导致吊索脱出。眼孔的端面做了平整处理，与卸扣的连接面接触时受力均匀，不会出现局部点接触导致的压痕磨损，延长部件的使用寿命。
