涡轮推动式叶轮结构三维设计作品

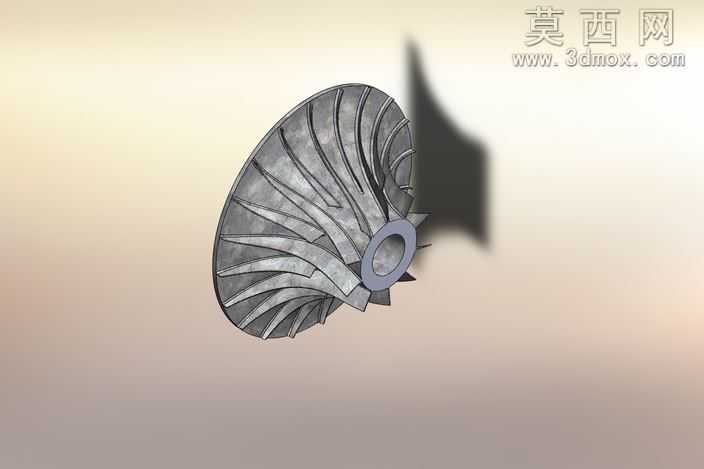

本作品为涡轮推动式叶轮结构的三维建模成果，建模过程依托参数化设计逻辑完成，首先对涡轮的核心功能进行拆解，明确其作为流体动力转换核心部件的结构需求，将整体结构划分为叶片组、轮毂基体、安装定位轴孔三个核心模块逐一构建。建模阶段先绘制轮毂的回转基体草图，通过旋转特征生成带中心安装孔的轮毂主体，中心轴孔处预留标准装配公差，适配后续与传动轴的配合安装需求。叶片部分采用曲面建模思路，先绘制单枚叶片的翼型截面轮廓，结合流体推动的动力学需求调整叶片的扭转角度与曲面弧度，保证叶片曲面的流线型过渡，减少流体流经时的阻力损耗，完成单枚叶片建模后通过圆周阵列特征，按照等角度分布规则生成整圈叶片组，同时对叶片与轮毂的衔接位置做圆角过渡处理，消除结构应力集中点，提升整体结构的力学稳定性。材质渲染阶段为模型赋予金属磨砂质感的合金材质，模拟高温合金涡轮部件的真实表面质感，调整材质的粗糙度与金属度参数，还原金属部件在光照下的漫反射与高光效果，渲染时采用柔和的侧方主光源搭配环境补光，清晰呈现叶片的曲面弧度、扭转角度以及轮毂的结构细节，同时添加柔和的阴影效果增强模型的立体感。结构设计上充分考虑涡轮推动的工作逻辑，叶片的倾斜角度经过参数化调试，能够在流体冲击下将流体动能高效转换为旋转机械能，叶片的厚度从根部到边缘做渐变处理，根部加厚保证结构强度，边缘减薄提升流体接触效率，整体结构无冗余特征，所有曲面均做连续性校验，保证后续工程应用中可直接导入仿真模块做流体动力学与结构力学分析。建模过程中对所有特征保留参数化编辑权限，可根据不同的动力需求、工况参数调整叶片数量、扭转角度、轮毂直径等核心参数，适配不同场景下的涡轮推动应用需求，模型的装配基准与安装孔位均按照通用机械传动标准设计，可直接与常规传动轴、轴承等标准件完成虚拟装配校验。
