十字轴式万向联轴器结构三维设计

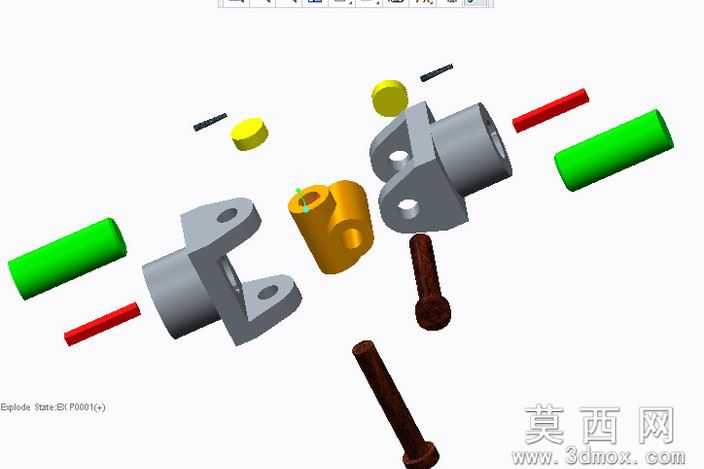

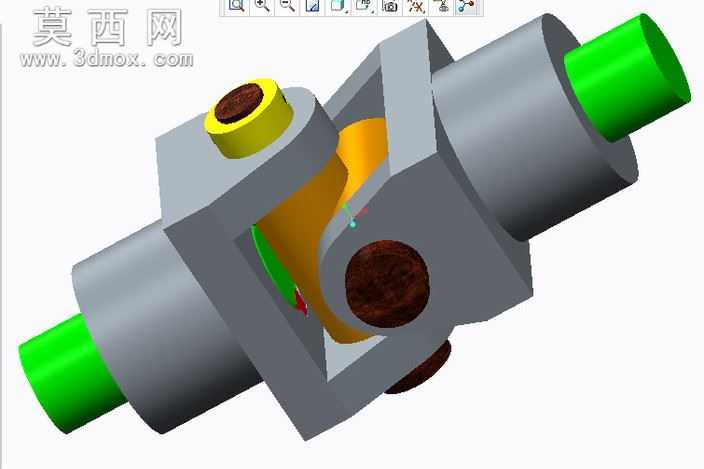

本作品为十字轴式万向联轴器的三维参数化设计模型，建模过程严格遵循机械设计标准中万向联轴器的结构规范，先通过草图绘制完成两端轴头、十字轴、叉形接头等核心部件的轮廓定义，再通过拉伸、旋转、切除等基础特征操作生成各零件的基础实体，针对十字轴与叉形接头的配合面、轴头的安装定位面等关键配合部位，添加了精确的尺寸约束与几何公差约束，保证各零件装配后可实现预设的角度补偿传动功能。模型装配阶段采用自下而上的装配思路，依次完成十字轴与两端叉形接头的铰接配合、轴头与外接轴段的同轴配合，对铰接转动副添加了合理的运动约束，可直观模拟两轴存在夹角时的扭矩传递过程，还原万向联轴器在轴线偏斜工况下的工作状态。材质渲染方面，对不同功能部件做了区分化材质设置：两端轴头采用哑光金属灰材质模拟调质合金钢的质感，十字轴轴颈做深棕色硬质合金质感处理，铰接部位的衬套采用亮黄色工程塑料材质区分，轴端的定位段采用亮绿色做可视化标识，不同材质的色彩区分可让使用者快速识别各部件的功能分区，清晰观察内部铰接结构的组成。设计过程中重点考量了万向联轴器的核心功能特性，即允许两连接轴之间存在一定范围的角向位移，在两轴不同轴的工况下仍可稳定传递旋转扭矩，模型的结构比例参考了通用小型万向联轴器的实际尺寸参数，叉形接头的开口尺寸、十字轴的轴颈直径、铰接孔的配合间隙都经过合理推演，既保证结构的力学合理性，也让模型具备较好的教学演示价值，可用于机械传动课程的结构讲解、传动机构的虚拟装配演示，也可作为非标传动系统设计时的参考选型模型，帮助设计人员快速理解万向联轴器的装配关系与工作原理。
