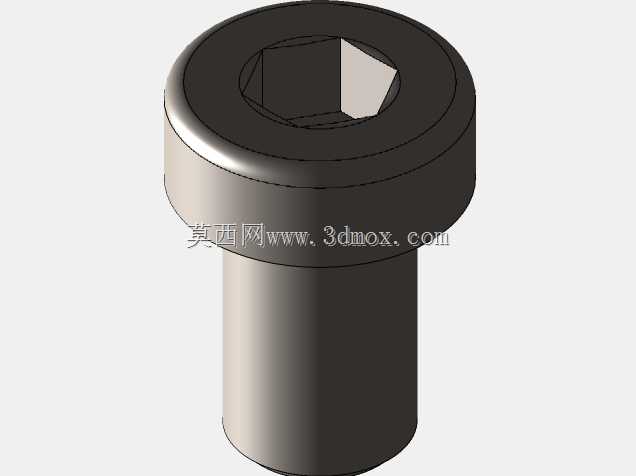

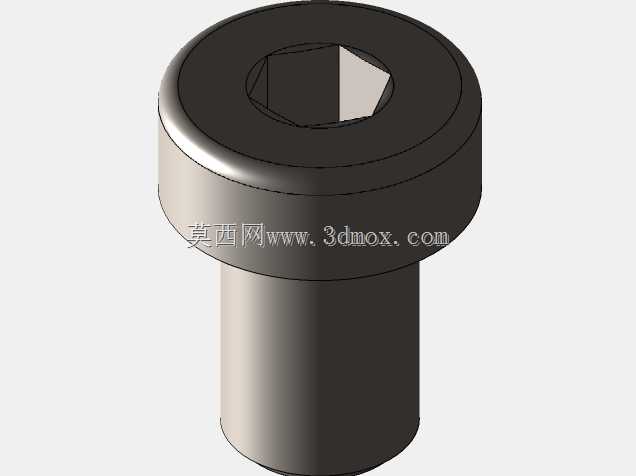

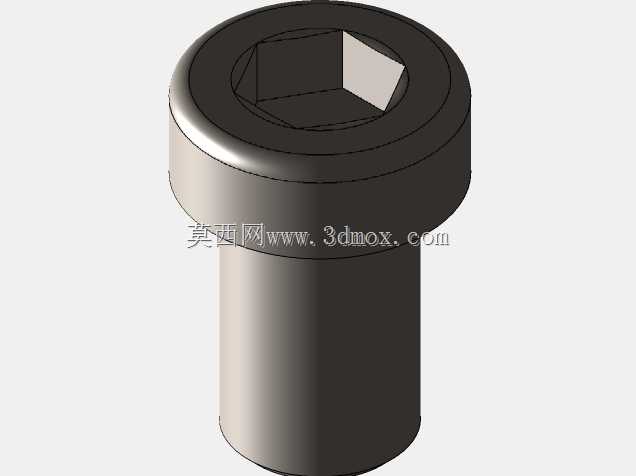

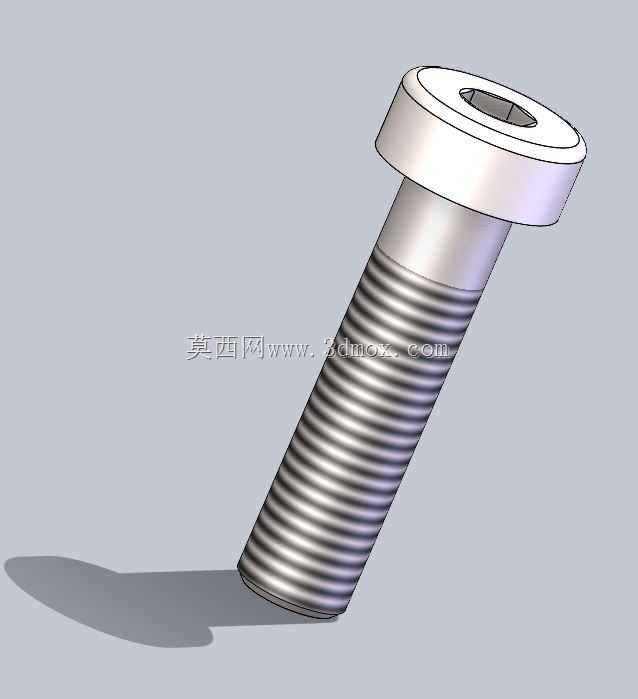

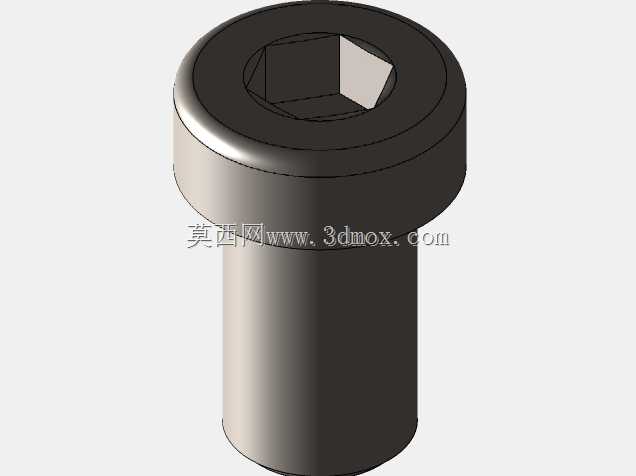

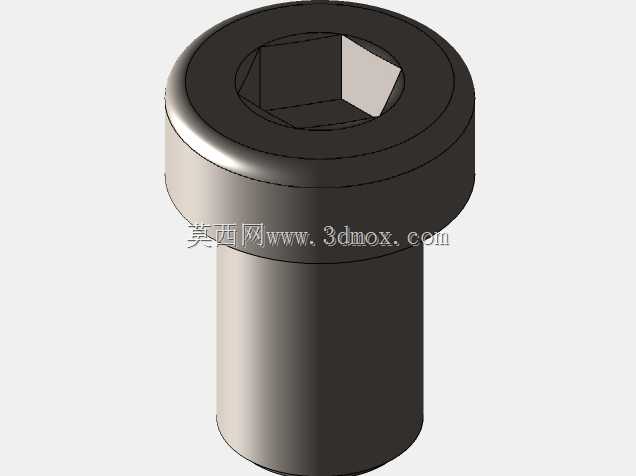

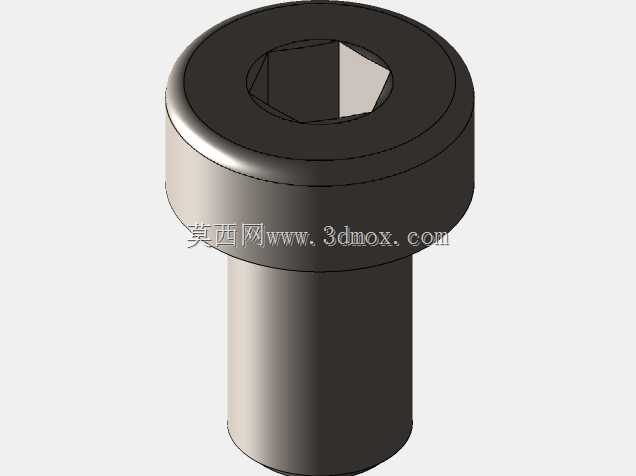

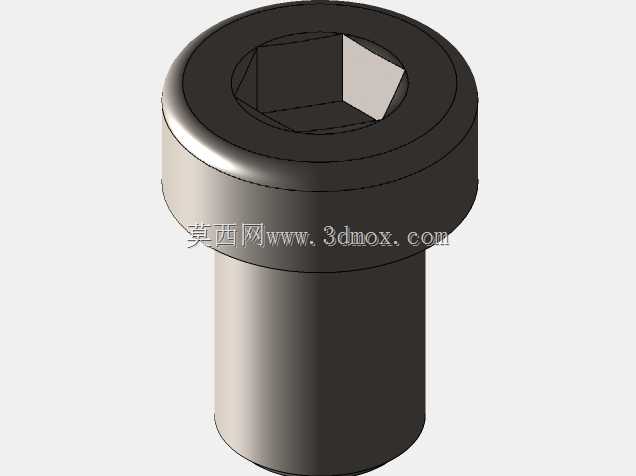

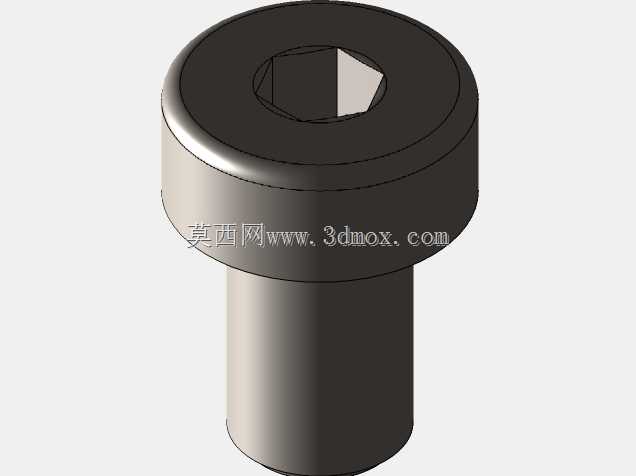

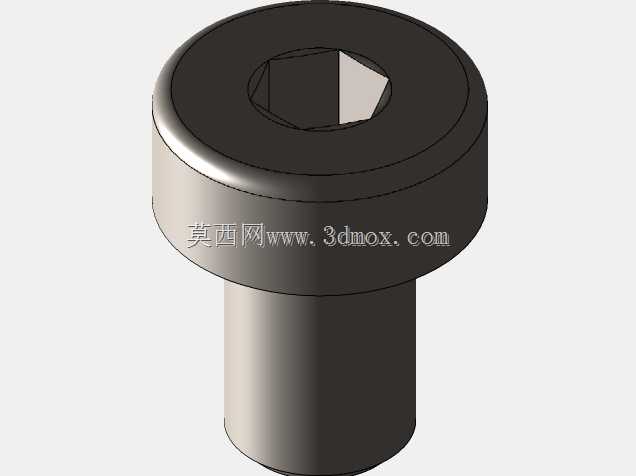

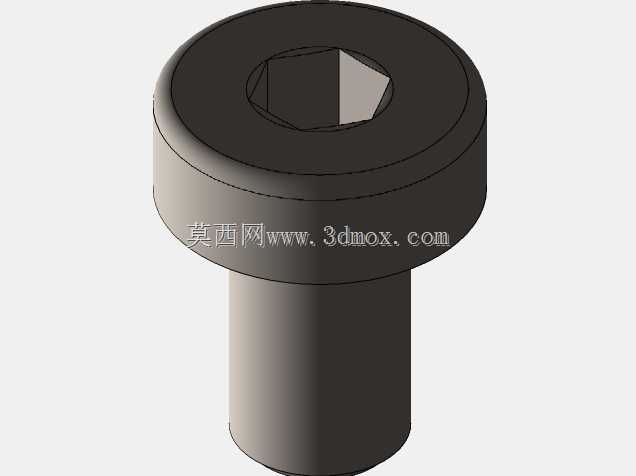

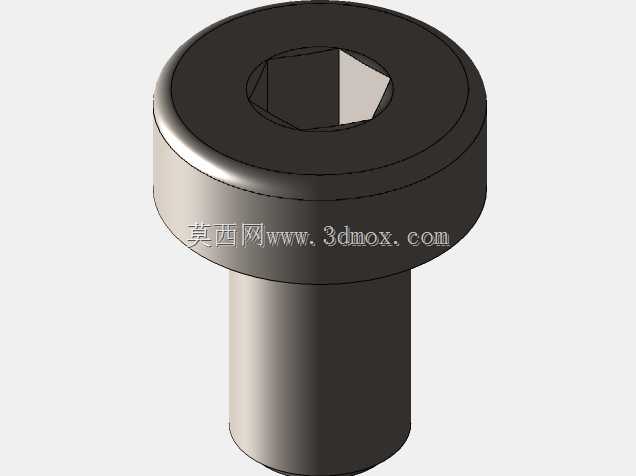

符合DIN7984标准内六角细头螺钉结构设计

　　在液压阀组、精密仪器仪表、自动化模组这类对安装空间有严苛限制的装配场景里，常规内六角圆柱头螺钉往往因为头部高度偏大，无法满足沉孔深度不足、安装面与周边零件间隙狭小的装配需求，DIN7984标准的内六角细头螺钉正是为这类场景开发的专用紧固件。这类螺钉的头部高度比普通GB70内六角螺钉低30%左右，头部直径也做了对应收窄，在保证连接强度的前提下，尽可能压缩了头部占用的装配空间，尤其适合减压阀这类阀类产品的阀板叠装、仪表外壳内部的紧凑结构固定场景，不会因为螺钉头部突出安装面干涉周边的管路、阀芯或者线路排布。

　　从功能特性来看，这类细头内六角螺钉采用内六角驱动形式，相比十字槽、一字槽的驱动结构，能承受更大的拧紧力矩，装配时不容易出现滑牙问题，适合需要一定预紧力的金属结构连接场景。螺钉的头部下端面设计有平整的承压面，装配时能与被连接件的沉孔端面完全贴合，保证拧紧过程中受力均匀，不会出现偏载导致的螺钉歪斜、连接松动问题。和普通薄头螺钉不同，DIN7984标准的螺钉在头部强度、内六角槽深度上做了平衡设计，既压缩了头部高度，又保证了内六角扳手的插入深度足够，不会因为槽深过浅导致拧紧时扳手脱出，损伤槽口或者安装面。

　　设计这类标准件的三维模型时，首先要严格遵循标准里的尺寸公差要求，不同公称直径的螺钉，对应的头部直径、头部高度、内六角对边尺寸、螺纹长度都有明确的数值区间，建模时不能随意调整比例，否则会导致选型人员调用模型后生成的工程图尺寸错误，直接影响后续的零件加工和装配。建模过程中要注意螺纹部分的收尾处理，实际生产中螺钉的螺纹末端会有倒角或者辗制收尾，不会出现螺纹直接切到螺杆根部的情况，这部分细节如果省略，在做装配干涉检查时，会误判螺纹与螺纹孔的干涉情况，影响设计判断。另外螺钉头部的内六角槽口边缘要做微小的倒角处理，这既是实际加工的工艺要求，也能让内六角扳手更顺畅地插入槽口，装配时不会刮伤扳手或者槽口边缘。

　　从安装边界来看，选用这类细头螺钉时，首先要确认被连接件的沉孔尺寸匹配，沉孔的直径要比螺钉头部直径大0.2-0.5mm，给装配留出微小的调整间隙，沉孔的深度要略大于螺钉头部的高度，保证螺钉拧紧后头部不会高出安装面，避免影响周边零件的装配。螺钉的公称长度选择要考虑被连接件的总厚度、螺纹旋入深度，一般旋入深度要达到公称直径的1.2-1.5倍，才能保证足够的连接强度，避免受载后螺纹滑牙。在有密封要求的减压阀、液压阀装配场景中，还要注意螺钉的分布圆直径要和密封件的安装位置错开，避免螺钉头部压到密封圈导致密封失效。

　　这类紧固件虽然是小型标准件，但在精密设备里的作用至关重要，很多设备的装配故障、连接松动问题，往往都是因为紧固件选型不匹配、安装尺寸考虑不周导致的。做三维建模时还原标准件的真实结构细节，能让结构设计人员在选型阶段就直观判断安装空间是否足够，提前规避装配干涉、连接强度不足的问题，减少后续样机试制阶段的改模成本。不同长度规格的螺钉可以通过配置化建模的方式整合在同一个模型文件里，设计人员调用时只需要选择对应的公称直径和长度参数，就能直接生成需要的规格，不需要重复建模，能大幅提升结构设计的效率。
