26寸自行车轮组SolidWorks三维设计模型

本模型为26寸规格自行车轮组的简化三维设计模型，适配常规自行车、躺式人力车及轮椅类代步车轮组的设计参考需求。建模阶段以26寸轮组标准尺寸为基准，首先完成轮圈的环形轮廓构建，按照常规山地车26寸轮圈的截面弧度、胎唇卡槽结构完成基础特征绘制，再通过圆周阵列完成辐条孔位的均匀排布，保证孔位间距符合常规辐条编圈的角度规范。随后完成花鼓主体结构建模，还原花鼓的轴芯安装位、法兰盘结构，按照36孔常规辐条排布逻辑，通过几何约束完成每根辐条的长度匹配与角度定位，还原交叉编法的辐条排布结构，最后完成外胎的基础轮廓建模，还原外胎的胎面弧度与胎边卡接结构，整体建模过程省略了花鼓内部轴承、塔基等非外观核心的复杂细节，在保证尺寸精度的前提下简化了非必要特征，提升模型的通用性。

参数设计层面严格遵循26寸(559-25)轮组的行业标准参数，轮圈外侧直径匹配559mm规格的胎边适配尺寸，轮圈宽度对应25mm常规开口胎适配宽度，辐条长度按照交叉编法的计算逻辑匹配对应尺寸，花鼓法兰盘的直径、孔位间距均参考民用通勤及运动自行车的通用花鼓参数设定，所有尺寸参数均可直接用于轮组选型、整车搭配的尺寸校核场景。

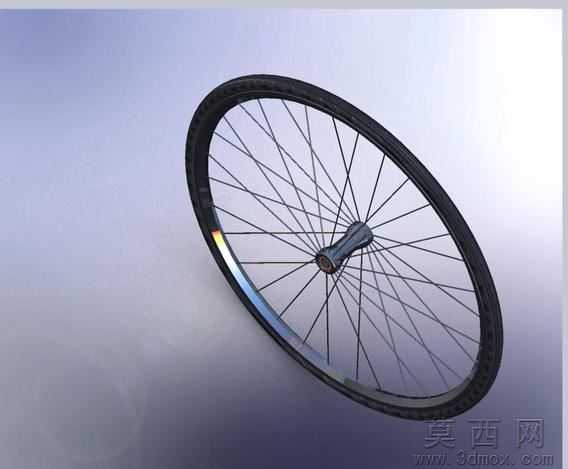

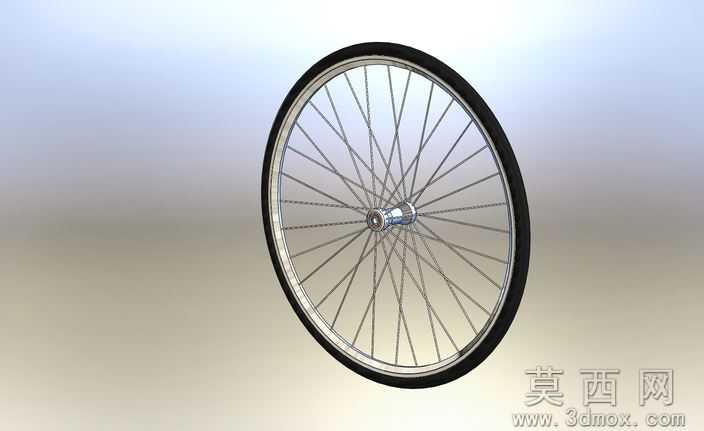

渲染材质部分针对不同部件做了区分设置，轮圈部分采用金属阳极氧化的银灰质感材质，还原铝合金轮圈的哑光金属光泽，辐条采用亮面不锈钢材质，表现金属辐条的反光特性，花鼓部分做了深色金属质感处理，模拟钢制花鼓的表面质感，外胎部分采用黑色哑光橡胶材质，还原橡胶轮胎的漫反射质感，整体渲染效果清晰呈现轮组各部件的外观特征。

结构原理上还原了自行车轮组的核心受力逻辑，通过辐条的张力连接轮圈与花鼓，将轮圈承受的地面冲击力通过辐条均匀传递至花鼓轴芯，轮圈的胎唇卡槽结构用于卡接外胎胎边，保证充气后外胎与轮圈的紧密贴合，模型的结构排布完全符合实际轮组的受力传递逻辑，可用于轮组受力分析的基础参考。

软件兼容方面，模型原生基于SolidWorks2010版本搭建，可直接在SolidWorks2010及以上版本中打开编辑，同时支持导出STEP、IGES等通用三维格式，可兼容UG、Pro/E、CATIA等主流三维设计软件，满足不同软件环境下的使用需求，附带的效果图文件可直接用于方案展示。

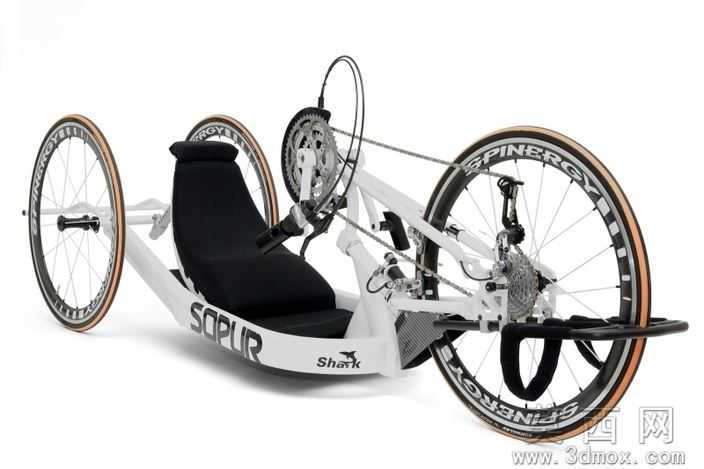

研发教学应用层面，该模型可用于自行车整车设计阶段的轮组匹配校核，帮助设计人员快速完成轮组与车架前叉、刹车系统的间隙匹配验证，也可作为机械设计教学中圆周阵列、装配约束、参数化建模的教学案例，同时也适用于人力代步车、特种轮椅等非机动代步设备的轮组选型参考，为相关产品的研发设计提供精准的尺寸参考，降低前期建模的时间成本。
