带线性驱动的F1赛车模拟驾驶装置

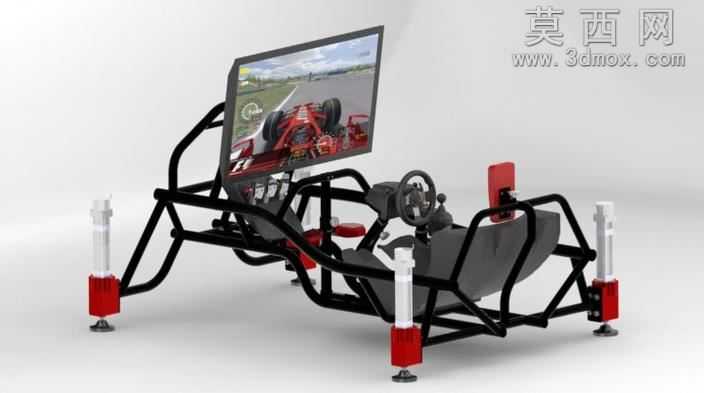

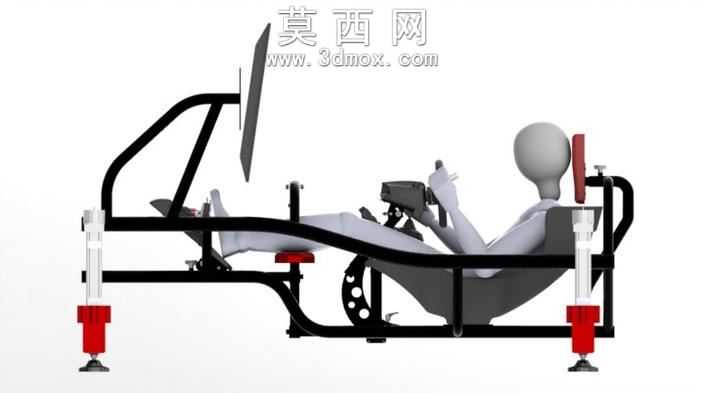

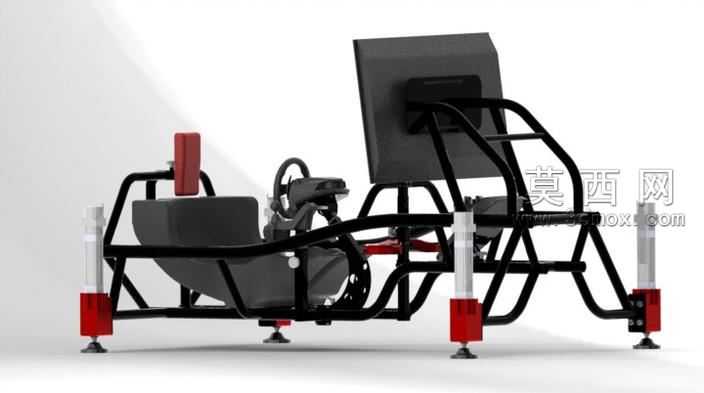

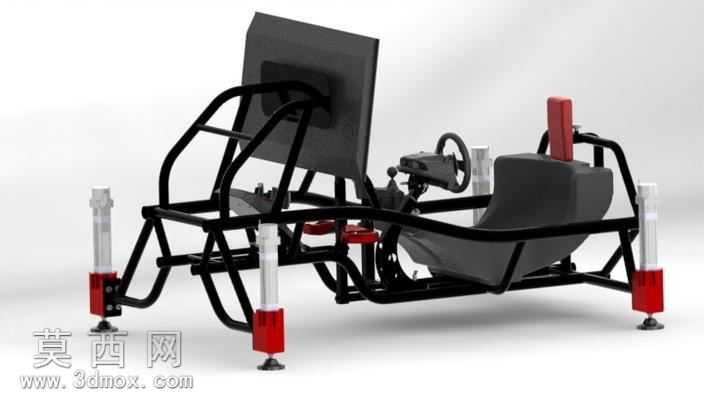

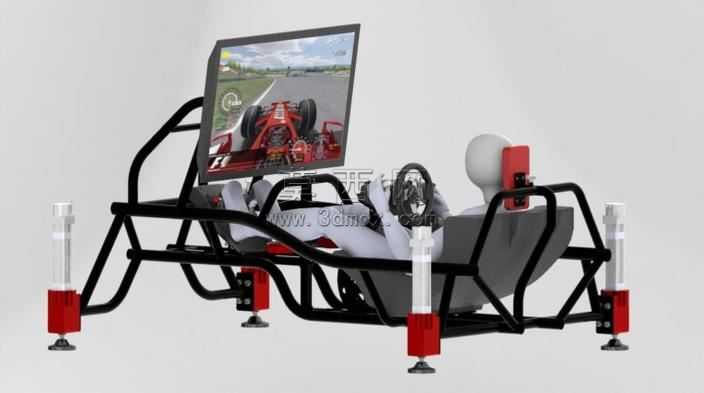

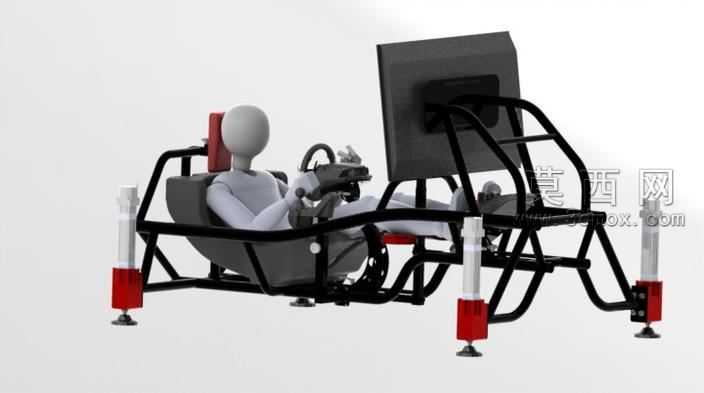

本作品为F1赛车模拟驾驶装置的三维设计成果，整体采用模块化建模思路完成全结构搭建，首先以管状桁架作为座舱主体承载框架，通过三维软件的草图绘制、空间曲线拟合功能，精准还原赛车座舱的低趴坐姿适配结构，框架管材的衔接处采用圆角过渡处理，既符合真实赛车防滚架的力学设计逻辑，也避免模型渲染时出现尖锐棱角的视觉瑕疵。模型搭载四组线性驱动执行机构，分布在座舱底部四个支撑点位，建模过程中对驱动柱的内外套筒、底部缓冲脚垫、红色标识段都做了独立材质区分，金属套筒赋予磨砂金属材质，脚垫采用高阻尼橡胶材质，红色段做亮面烤漆处理，渲染时通过环境光遮蔽效果凸显驱动结构的分层立体感。座舱内部按照真实F1驾驶姿态布置了桶型赛车座椅、多功能方向盘、踏板组，还加入了简化人体模型来验证坐姿人机工程学合理性，人体模型与座椅、方向盘、踏板的相对位置经过多次参数调整，确保握持方向盘、踩踏踏板的姿态符合真实驾驶的肢体活动范围。前方的显示屏幕通过可调节支架与主体框架连接，支架的铰接结构做了可活动的装配约束设计，能够直观展示屏幕角度调节的行程范围。模型的材质系统经过分层调试，黑色框架采用哑光金属漆材质，座椅采用翻毛皮质感的布艺材质，方向盘按键区域做了分色处理，红色头枕部分与底部驱动柱的红色段形成视觉呼应，整体配色协调统一。设计过程中重点考量了动感模拟的结构可行性，四组线性驱动器的布置点位经过力学模拟验证，能够实现俯仰、侧倾、升降多维度的动感反馈，匹配赛车游戏过程中的加速度、路面颠簸等体感模拟需求，所有结构件之间的安装间隙都预留了合理公差，既保证装配逻辑合理，也让整体模型的视觉真实度达到商用展示级别，渲染输出的效果图能够清晰呈现各部件的结构关系与材质质感，完整还原动感赛车模拟器的设计构想。
