卡车用带法兰连接结构的制动鼓

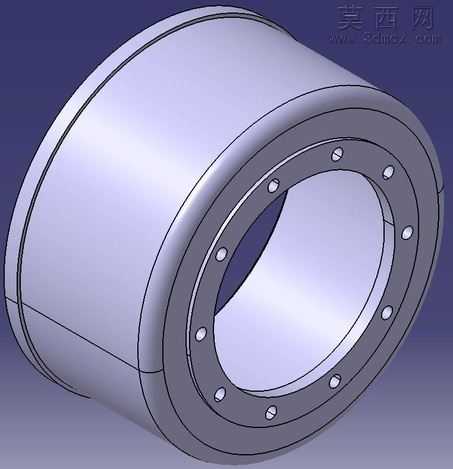

该三维模型为卡车配套的鼓式制动核心部件制动鼓，整体采用回转体结构设计，建模阶段以中心轴线为基准完成全参数化草图绘制，通过旋转凸台命令生成主体基础轮廓，保证了圆柱面的同轴度公差符合商用车轮端部件的装配要求。模型外侧为光滑的圆柱摩擦工作面，是制动时制动蹄片贴合摩擦产生制动力的核心区域，建模时严格控制该圆柱面的壁厚均匀性，避免实际使用中因壁厚差导致的热变形不均、制动抖动问题。端部集成一体式连接法兰，法兰端面上均匀分布12个螺栓安装孔，孔位采用圆周阵列命令生成，孔间距公差严格匹配卡车轮毂的安装孔位参数，保证装配时的互换性，法兰与筒体过渡位置做了圆角强化处理，可有效降低车辆重载、制动工况下的应力集中风险，提升部件的疲劳使用寿命。模型内壁做了等厚设计，既保证了制动鼓的整体结构刚度，也兼顾了部件的轻量化需求，减少轮端的非簧载质量，提升车辆行驶的平顺性。渲染阶段采用金属灰哑光材质模拟铸铁制动鼓的真实质感，对法兰端面、螺栓孔边缘做了轻微倒角高光处理，还原机加工面的金属光泽，背景采用深灰纯色突出部件结构特征，整体模型完整还原了实物的装配结构与细节特征，可用于商用车制动系统的装配验证、结构力学仿真分析以及教学演示场景，为制动系统的性能优化提供精准的三维数字模型支撑。
