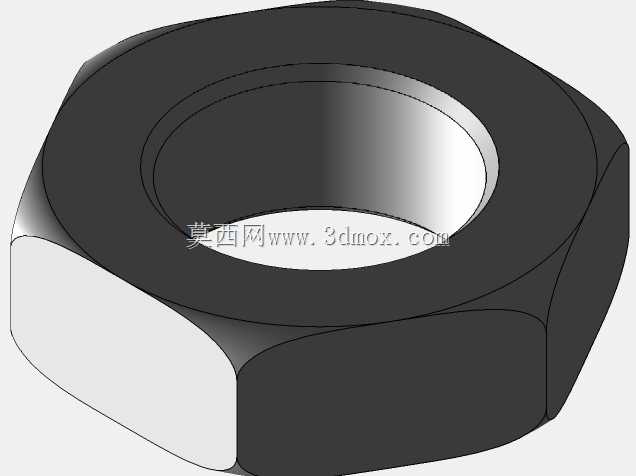

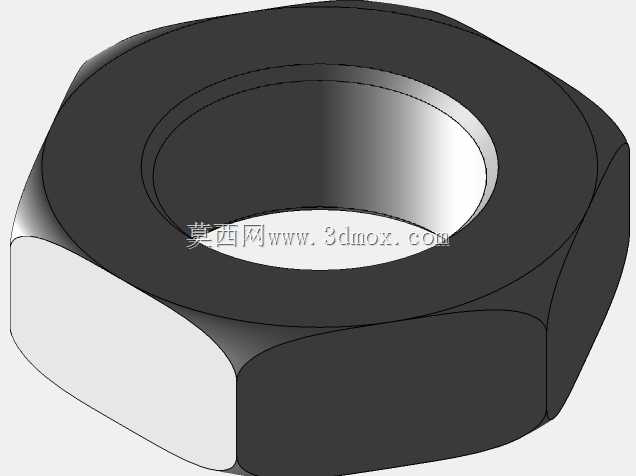

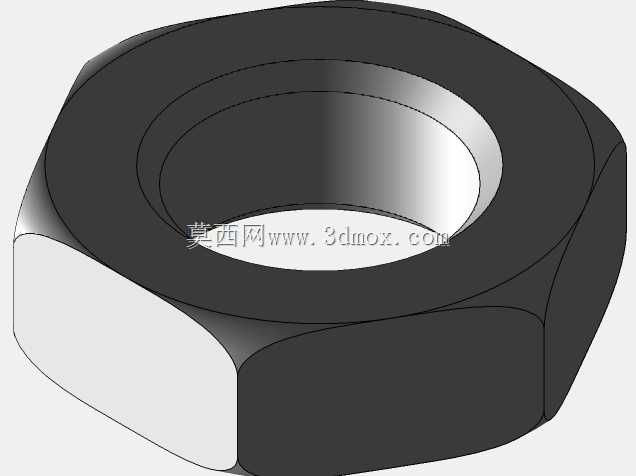

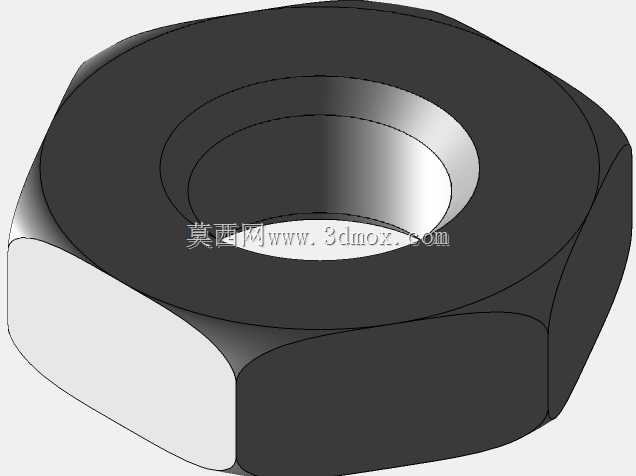

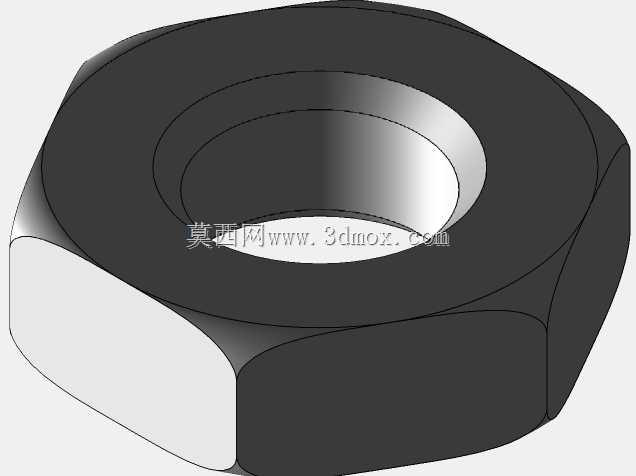

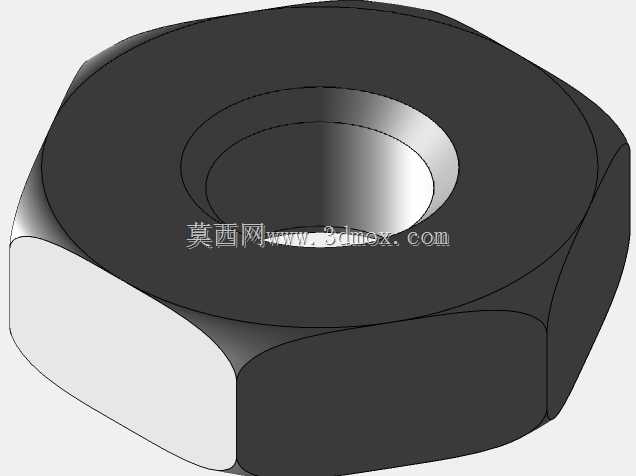

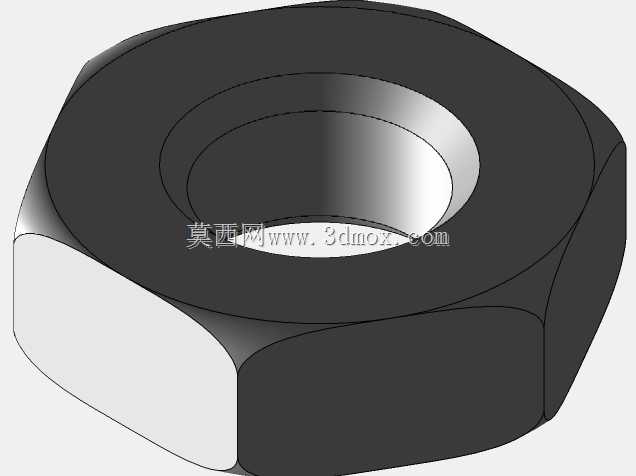

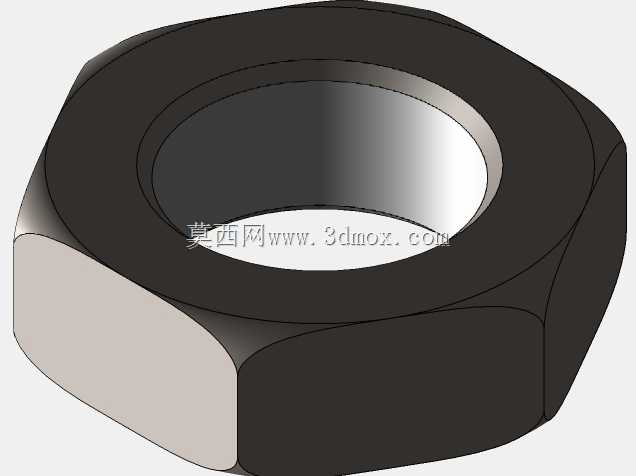

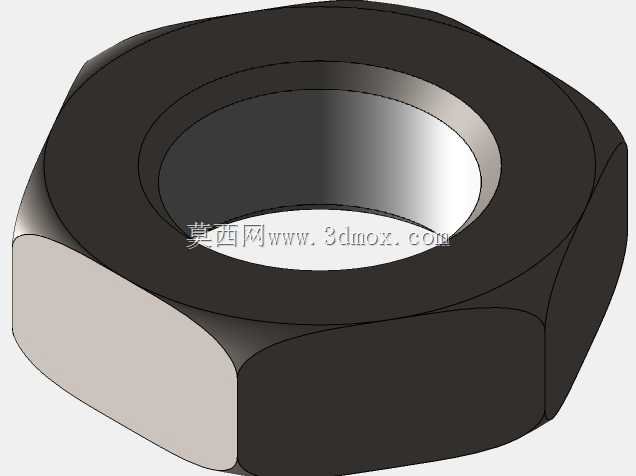

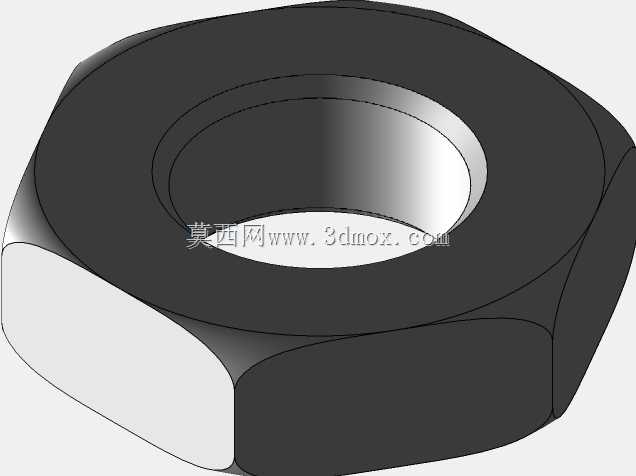

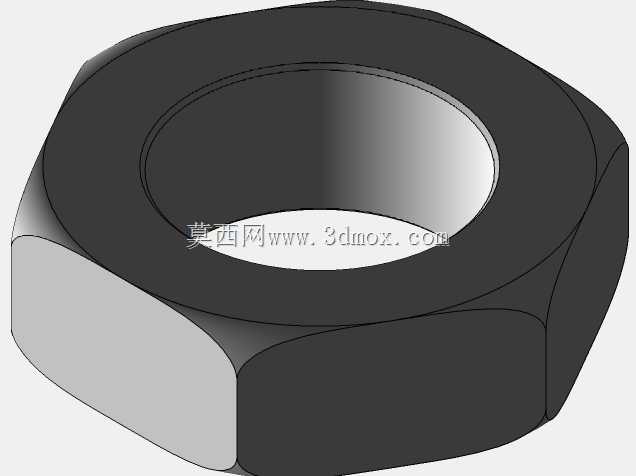

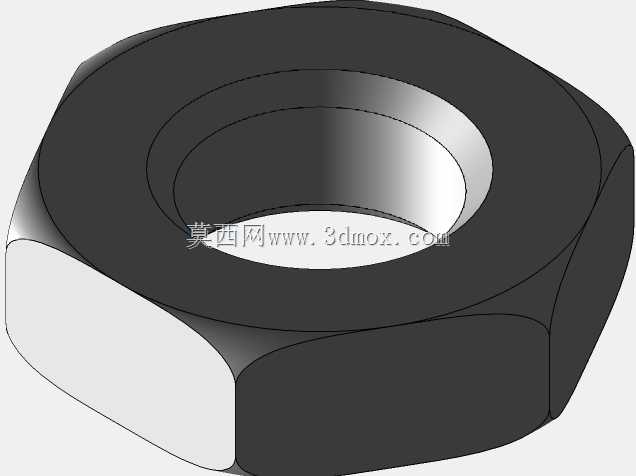

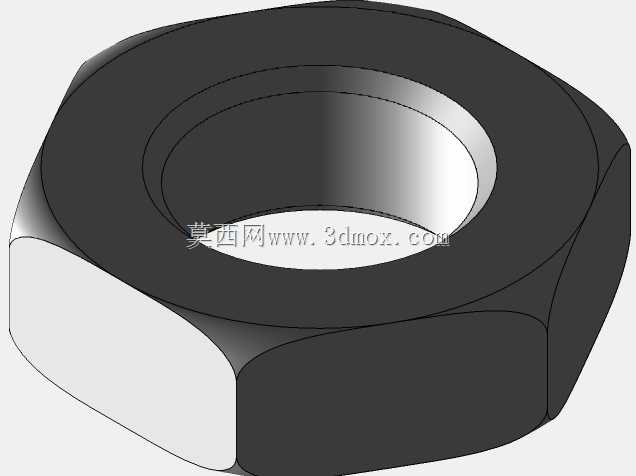

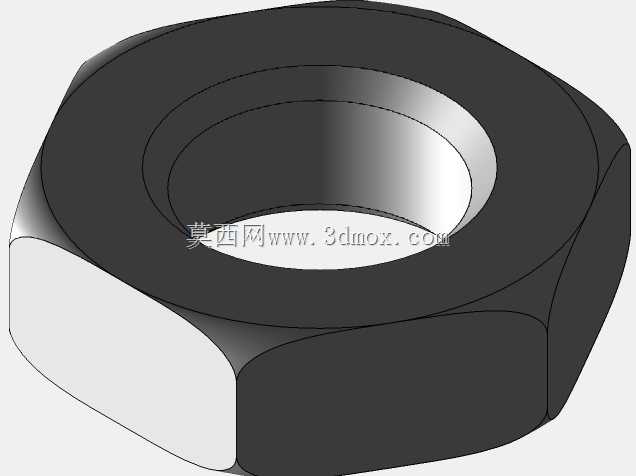

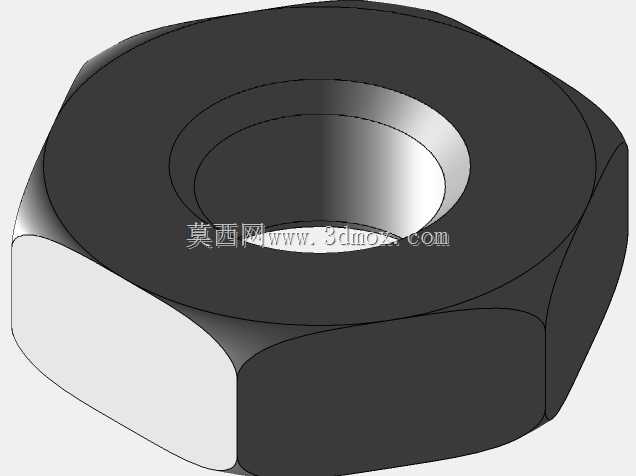

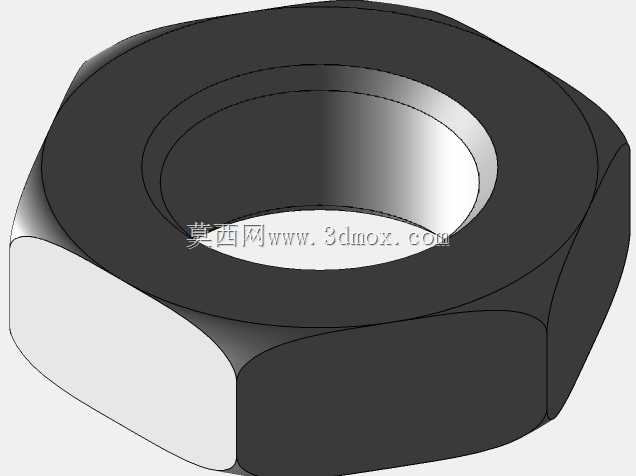

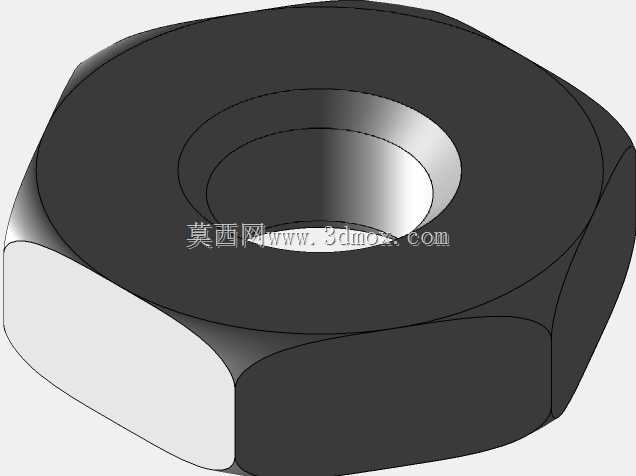

DIN439标准薄型六角锁紧螺母结构

　　从功能特性上看，这类薄型锁紧螺母和普通厚螺母的受力逻辑有明显区别，它不需要承担重载结构的长期大载荷锁紧，更多是作为防松定位、轻载预紧的元件使用，螺纹配合精度需要匹配对应公制螺纹的公差带，避免出现螺纹滑牙、锁紧后间隙过大导致的松动问题。设计这类螺母的三维结构时，首先要严格遵循DIN439标准里的外形尺寸规范，六角对边尺寸要和常规同规格六角螺母的对边尺寸保持一致，保证常规的呆扳手、套筒扳手可以直接通用，不需要额外定制专用拆装工具，这点在现场装配和后期维护时非常重要，如果对边尺寸出现偏差，现场维修时找不到适配工具会直接影响设备拆装效率。螺母的厚度尺寸是整个设计的核心边界，相比普通GB6170六角螺母，薄型螺母的厚度要缩减近40%，在缩减厚度的同时，要保证螺纹的有效啮合长度满足轻载连接的强度要求，不能因为过度追求薄型化导致螺纹啮合牙数不足，受力后出现螺纹脱扣的问题。螺纹孔的倒角设计也需要重点考虑，两端都要做45度的导入倒角，一方面方便装配时螺栓能够顺利导入螺纹孔，避免螺纹端部的毛刺刮伤螺栓螺纹表面，另一方面也能去除螺母加工后的锐边，防止装配时划伤操作人员的手部。在液压阀组集成安装、仪器仪表内部紧凑装配、气动元件管路排布这类对安装空间有严格限制的场景里，常规厚度的六角螺母往往会因为轴向尺寸占用过多，导致相邻元件干涉、装配预留空间不足的问题，DIN439薄型锁紧螺母就是针对这类受限空间的螺纹锁紧需求开发的紧固件。这类螺母最核心的应用场景集中在对轴向安装尺寸敏感的部位，比如减压阀的阀杆调节锁紧、仪表管路的接头固定、小型自动化设备的薄板件连接，在这些位置，不需要螺母提供大规格螺栓连接的超高预紧力，反而需要尽可能压缩螺母自身的轴向厚度，给其他功能元件留出安装余量。

　　在建模过程中，需要把不同公称规格的配置都整合到同一个零件文件里，涵盖常用的M10、M12、M16、M18等规格，每个规格对应的对边尺寸、厚度、螺纹小径都要和标准参数一一对应，方便设计人员在装配选型时直接调用对应配置，不需要重复建模。从安装边界来看，这类薄型螺母的六角外接圆直径决定了装配时需要预留的扳手空间，在做布局设计时，要在螺母周边留出至少大于外接圆半径3mm的操作空间，保证套筒或者扳手能够顺利套入螺母完成锁紧动作；轴向方向上，因为螺母厚度较薄，锁紧时的扭矩要严格控制在对应规格的推荐扭矩范围内，不能用锁紧厚螺母的大扭矩来操作，否则很容易导致螺母螺纹滑牙，甚至出现螺母六角棱边被扳手拧变形的问题。

　　另外，这类薄型螺母常和弹簧垫圈、平垫圈配合使用，在有振动的工况下，比如减压阀附近的管路连接，因为介质流动会产生持续的微幅振动，单纯靠螺母和被连接件之间的摩擦力不足以长期防松，搭配垫圈使用能够提升锁紧的可靠性，这时候在核算轴向安装空间时，还要把垫圈的厚度计算在内，避免出现装配后螺栓露出长度不足的问题。在做三维装配验证时，要重点检查螺母和相邻零件的间隙，尤其是在阀组这类密集排布的结构里，薄螺母的六角棱角位置很容易和旁边的管路接头、传感器安装座产生干涉，需要在建模阶段就做干涉检查，提前调整安装位置或者更换适配的规格。

　　这类螺母的材质选择范围比较广，常规场景下用碳钢镀锌处理就能满足防锈和强度要求，在有腐蚀介质的环境里，比如化工管路的减压阀安装位置，会选用304不锈钢材质的版本，这时候建模时不需要额外修改结构尺寸，只需要调整零件的材质属性即可，因为标准件的外形尺寸是统一的，不会因为材质变化而改变安装边界。很多刚接触结构设计的人员容易在薄螺母的应用上出现选型错误，把它用在重载的结构连接位置，导致连接失效，实际上它的定位就是轻载、紧凑空间的锁紧定位，不能替代常规厚度的螺母承受大载荷，这点在选型时需要结合实际受力情况判断。在三维模型的细节处理上，螺纹部分可以采用装饰螺纹线加简化牙型的方式，既能够在工程图里正确标注螺纹规格，也能减少整个装配体的文件占用资源，提升大装配下的软件运行流畅度，不需要把每一圈螺纹的精确牙型都做实体建模，除非是需要做有限元受力分析的场景，才需要对螺纹局部做精细化的网格处理。
