自行车多级变速飞轮组三维结构设计

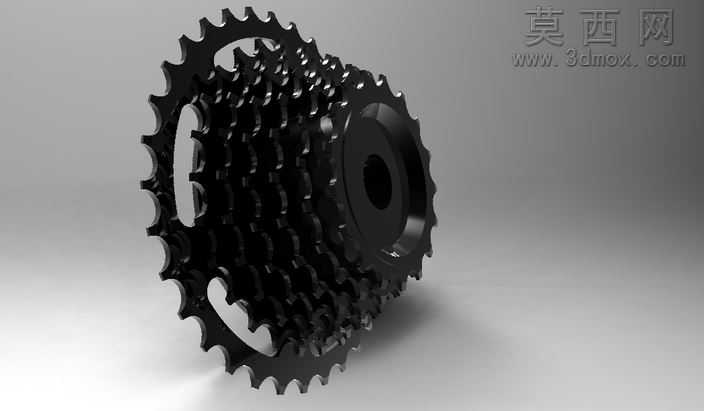

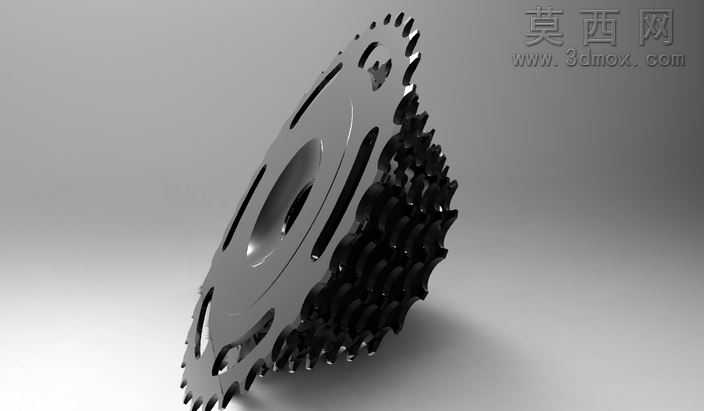

本作品为自行车多级变速飞轮组的三维建模设计成果，建模过程依托专业三维工程软件完成，整体遵循自行车传动系统的实际工程尺寸规范开展设计。建模阶段首先梳理飞轮组的层级装配逻辑，该飞轮组由多片不同齿数的链轮片同轴堆叠装配而成，从最小齿数的高速链轮到最大齿数的低速链轮，每一片链轮的齿形都严格遵循自行车链条啮合的标准齿廓参数设计，确保齿形与标准自行车链条的啮合间隙合理，不会出现跳齿、卡链等传动故障。建模时先完成单片链轮的参数化草绘，通过拉伸、切除等基础特征构建单片链轮的基体结构，再对齿尖、齿根位置做圆角过渡处理，还原真实金属链轮的加工倒角特征，避免应力集中的结构缺陷。完成单片链轮建模后，通过阵列、同轴配合的方式完成多层链轮的堆叠装配，每两片链轮之间预留标准的垫片间隙，确保变速过程中链条能够在不同链轮片之间顺畅切换。中心花键孔的结构完全匹配自行车后轮塔基的花键规格，键齿的尺寸、角度都按照行业通用标准设计，保证装配时能够与塔基紧密咬合，传递骑行时的踩踏扭矩。材质渲染阶段，整体飞轮组采用高强度合金钢的金属材质表现，通过调整材质的粗糙度、金属度参数，还原钢制飞轮经过表面发黑处理后的哑光金属质感，齿尖位置轻微的磨损质感也通过材质细节做了还原，让渲染效果更贴近真实使用场景下的飞轮状态。结构设计上充分考虑了飞轮组的轻量化需求，在每片链轮的非啮合区域做了镂空减重设计，在保证链轮结构强度、满足传动受力要求的前提下，尽可能降低飞轮组的整体重量，契合自行车配件轻量化的设计趋势。整体模型的装配层级清晰，每一个零件都保留了独立的建模参数，可直接用于工程出图、结构受力仿真，也可用于自行车整车装配的虚拟样机搭建，为自行车传动系统的设计优化、变速性能调试提供可靠的三维数字模型支撑。
