标准通勤自行车车架结构三维设计

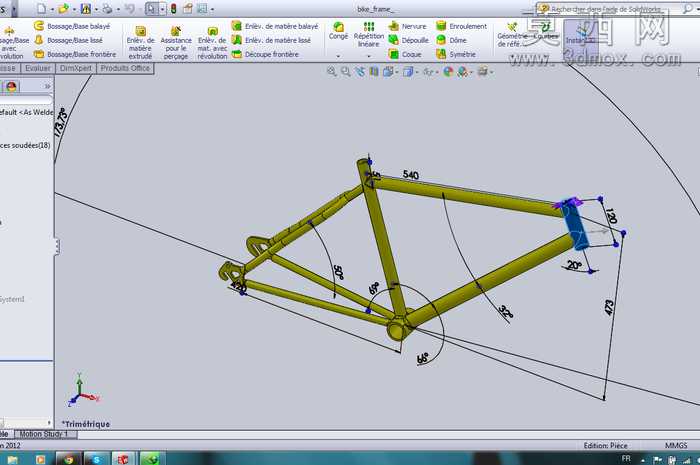

本作品为通勤款自行车车架的三维参数化设计成果，建模过程依托三维设计软件完成，全程采用全参数化草图驱动的建模逻辑，首先在前视基准面绘制车架核心三角结构的轮廓草图，对各管材的长度、衔接角度、安装点位进行精准的尺寸约束，涵盖上管540mm、后下叉473mm等关键尺寸标注，同时对五通位置、头管倾角、后叉开档角度等核心装配参数做了完全定义，避免建模过程中出现尺寸漂移问题。完成基础轮廓约束后，通过结构构件命令调用对应规格的圆管截面，沿草图路径生成各段管材的基础实体，针对管材衔接的相贯线位置，采用剪裁延伸命令做精准的接合处理，保证各管材衔接处完全贴合，无错位、缝隙或多余实体。针对头管、五通、后叉尾钩、座管夹持位等需要安装其他配件的位置，单独做了结构强化与安装位设计：头管位置预留了标准碗组的安装孔径与配合台阶，五通位置做了加厚处理适配中轴安装，后叉尾钩位置预留了后轮轴的安装槽与变速配件的安装点位，座管位置设计了标准口径的夹持结构，保证后续整车装配时各配件可直接匹配。材质设计上模拟了常见的铝合金车架材质效果，为实体赋予哑光金属材质，调整金属粗糙度与反光参数，还原铝合金管材的真实质感，同时对各安装点位做了细节区分，清晰展示不同位置的结构差异。建模过程中同步验证了车架结构的合理性，经典的三角受力结构可均匀传递骑行过程中的载荷，头管角度、后叉长度等参数符合常规通勤自行车的骑行几何设定，既保证骑行时的操控稳定性，也兼顾日常通勤的骑行舒适度，整体模型结构完整，所有尺寸参数符合通用自行车配件的适配标准，可用于自行车结构教学、配件适配验证、个性化改装设计参考等场景，模型特征树清晰可编辑，可根据需求调整管材规格、角度参数，快速衍生不同尺寸、不同定位的车架设计方案。
