外六角法兰面减压阀芯密封锁紧结构

　　在工业流体管路的调压回路里，这类带法兰面的六角锁紧结构是减压阀装配环节里不起眼但直接影响调压稳定性的核心小零件，很多现场调试时出现的压力漂移、阀座渗漏问题，追根溯源往往是这类锁紧件的选型或安装公差没把控到位。从实际工况来看，它主要用在减压阀的调节端限位、阀芯组件的轴向锁止场景，不管是气动调压回路还是中低压液压系统的减压阀总成，都需要这类零件来顶住调节弹簧的预紧力，避免设备运行过程中因管路振动、压力脉动导致调压位置偏移，进而造成出口压力超出设定阈值，影响下游用气或用油设备的正常运行。

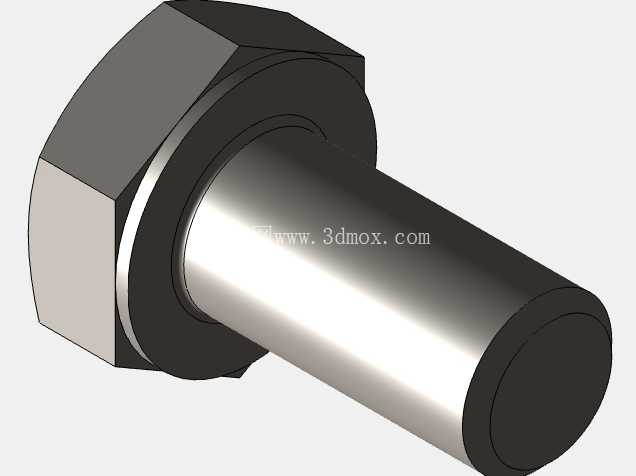

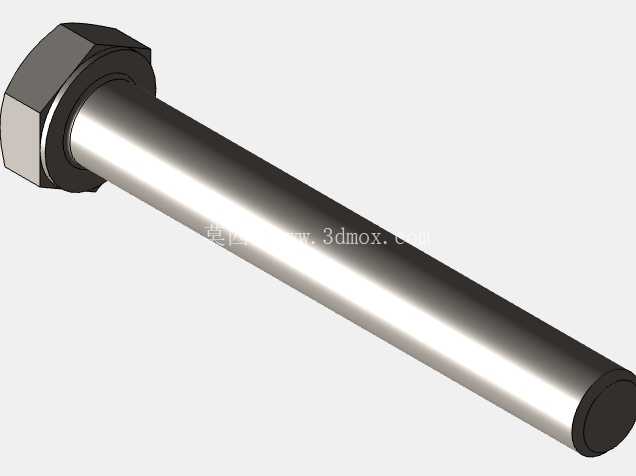

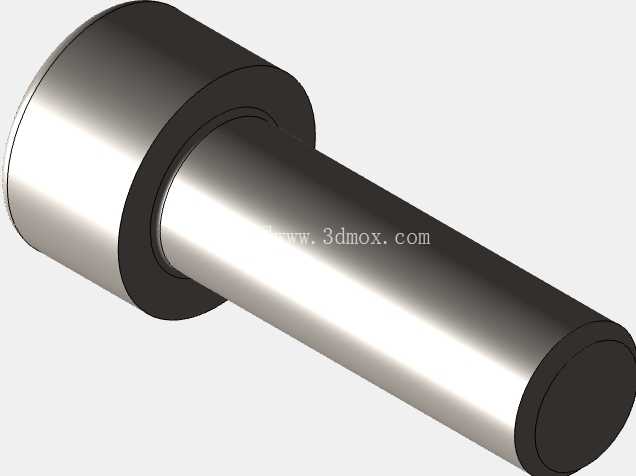

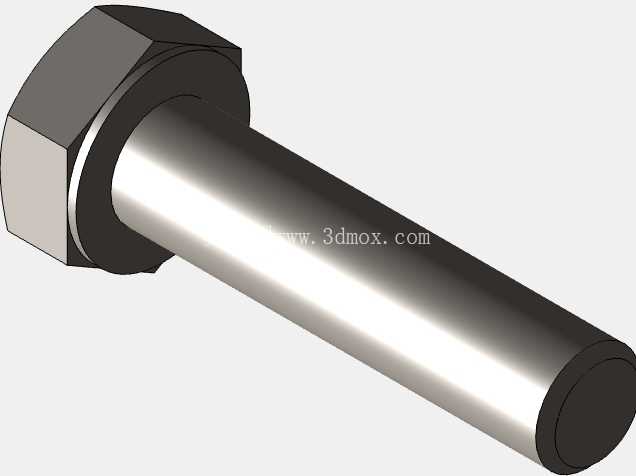

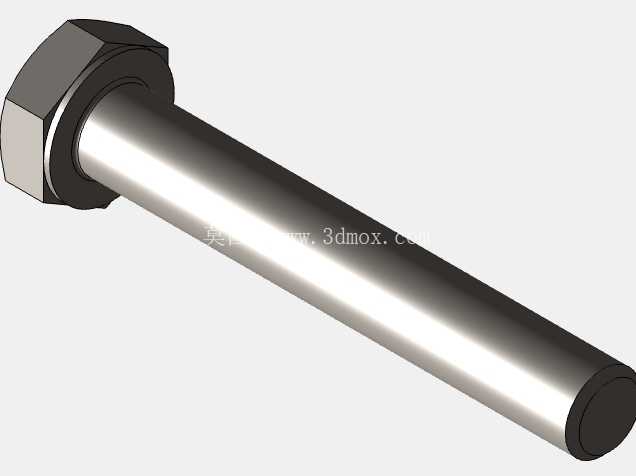

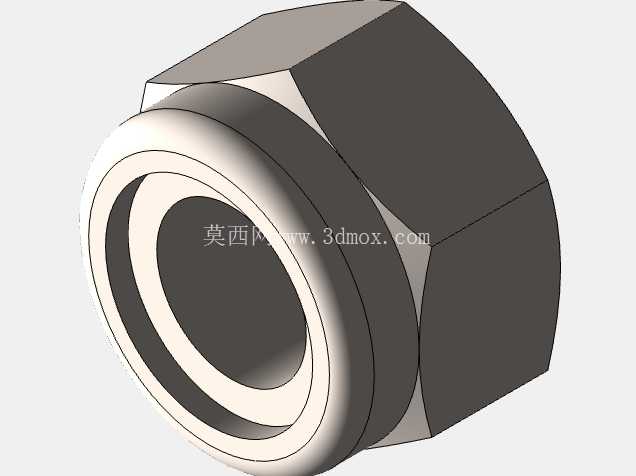

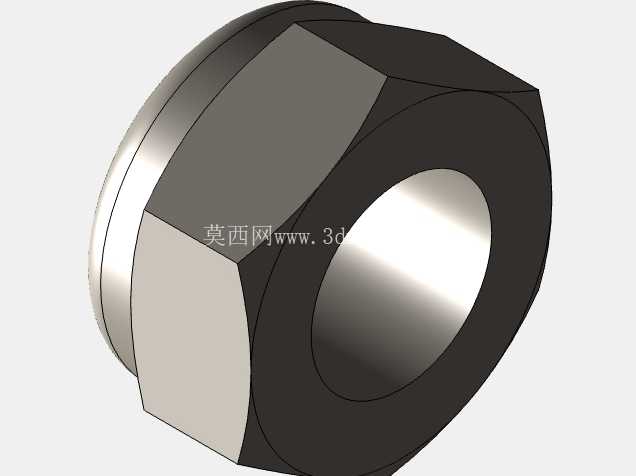

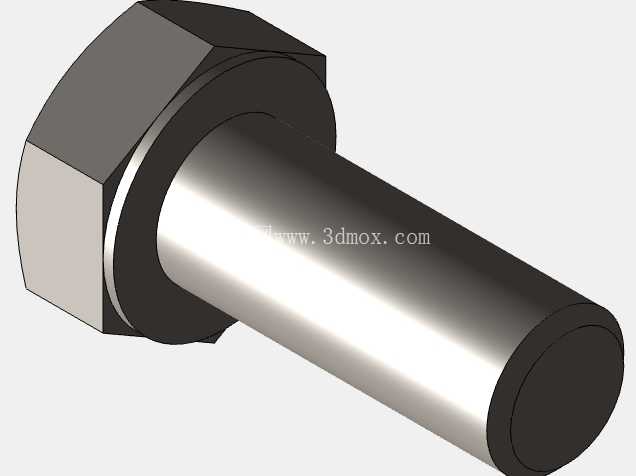

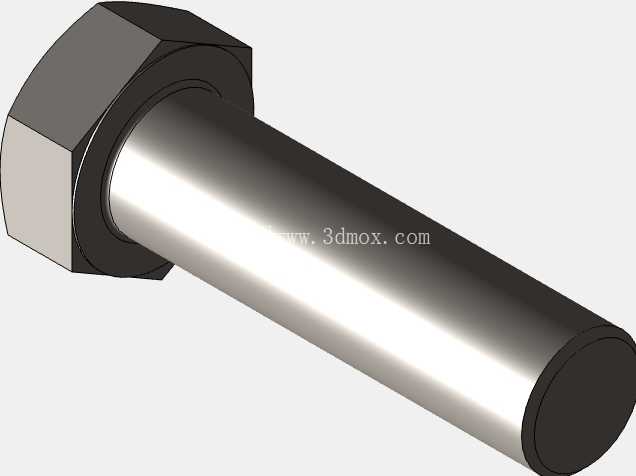

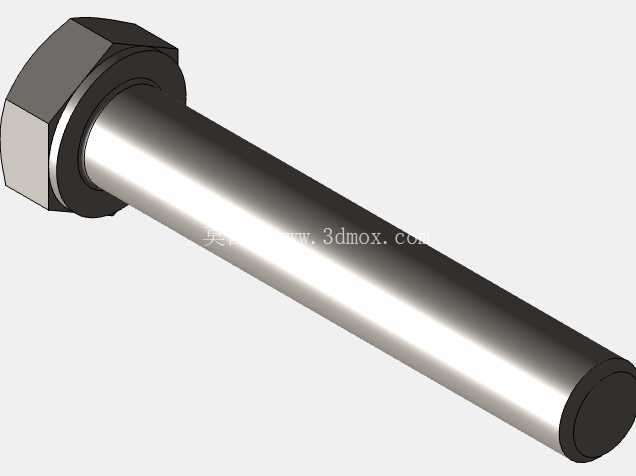

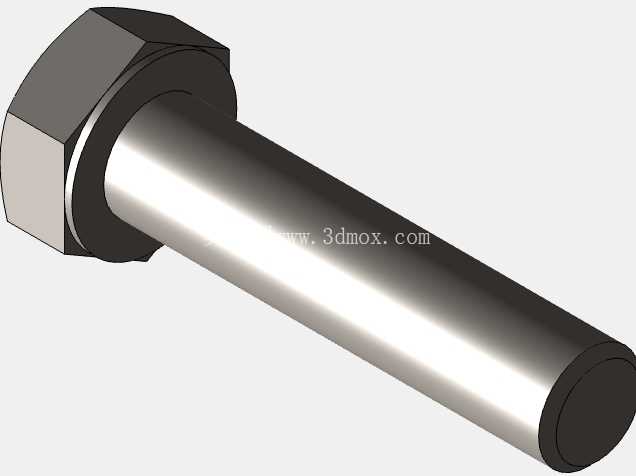

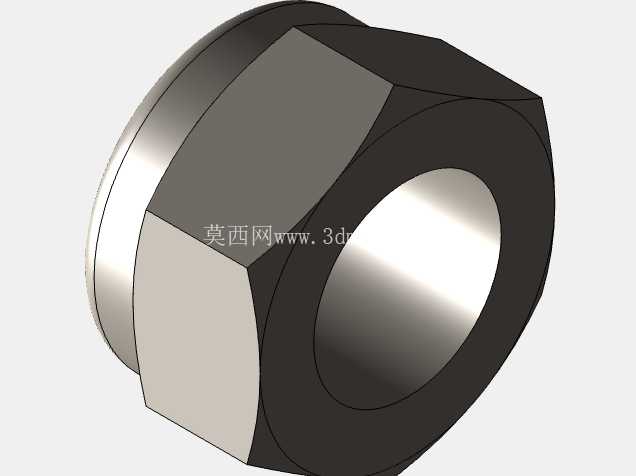

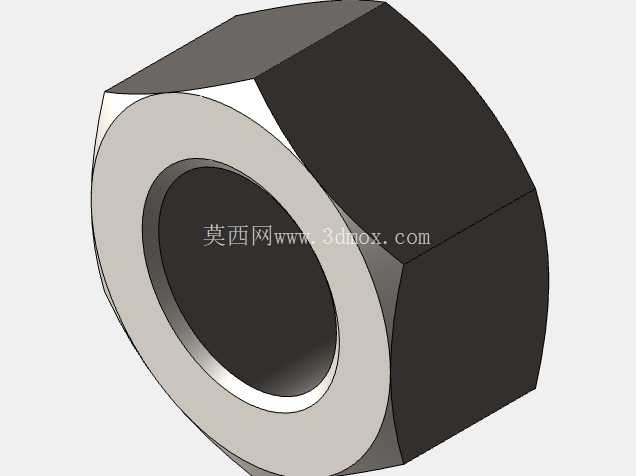

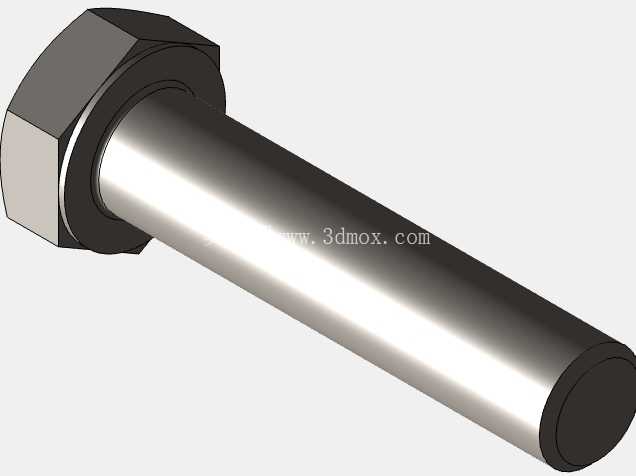

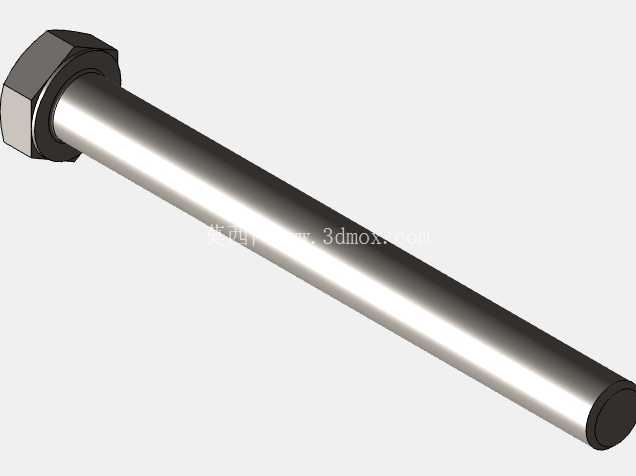

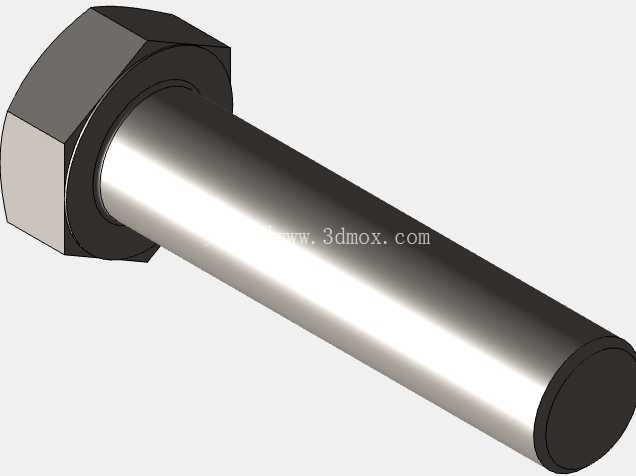

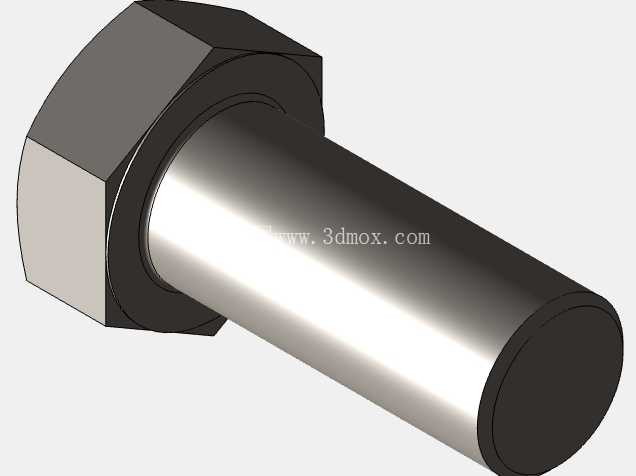

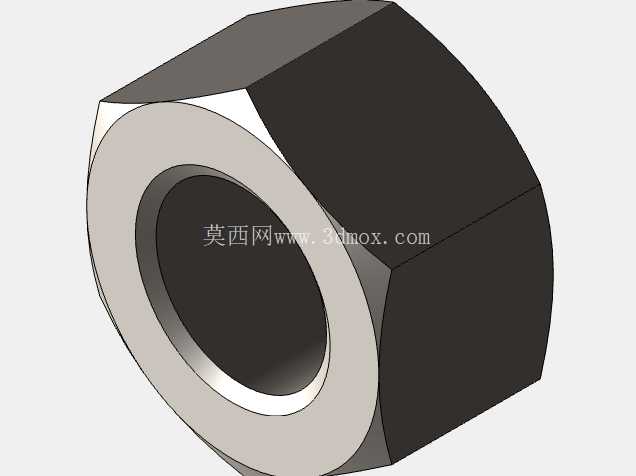

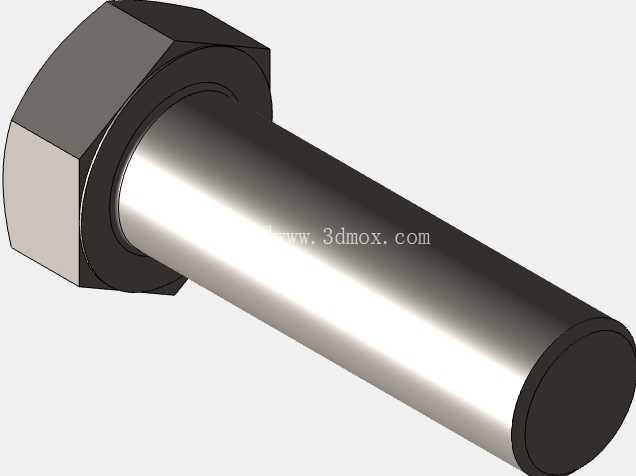

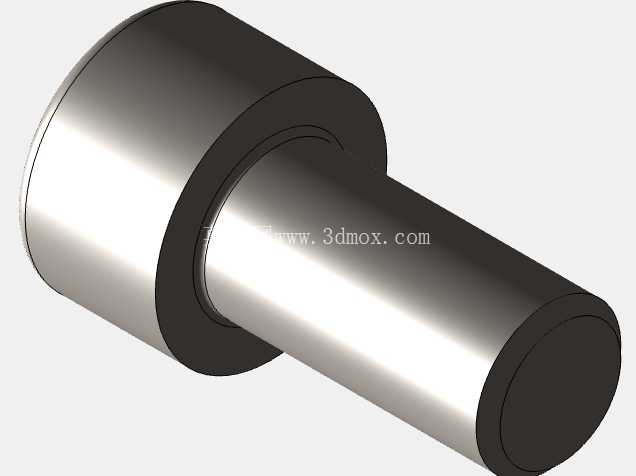

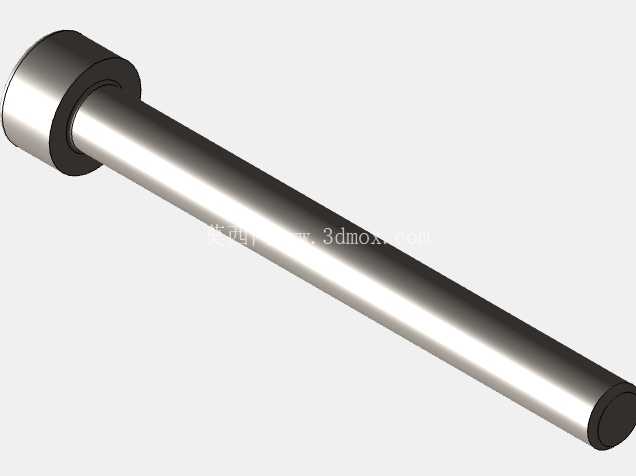

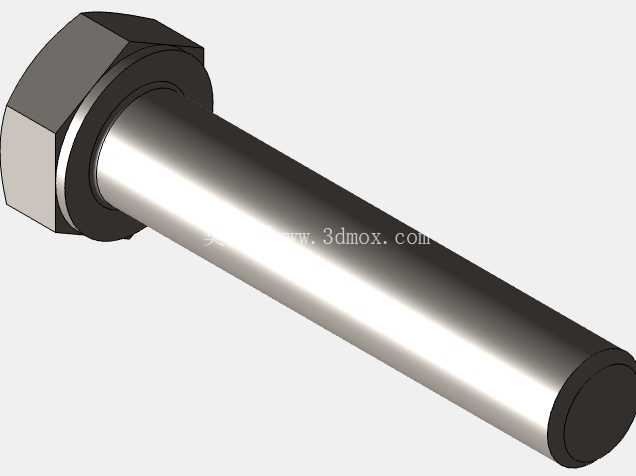

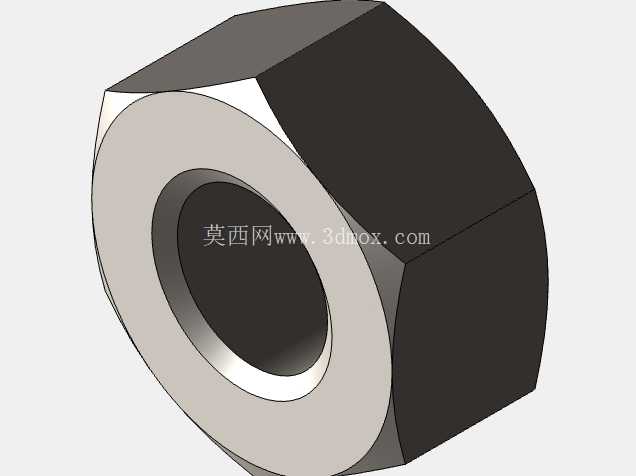

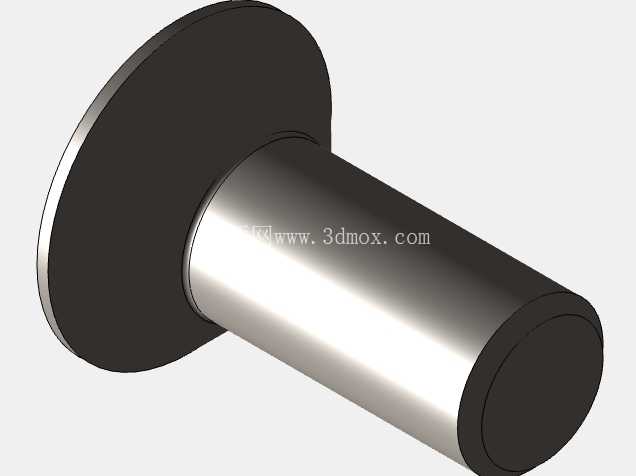

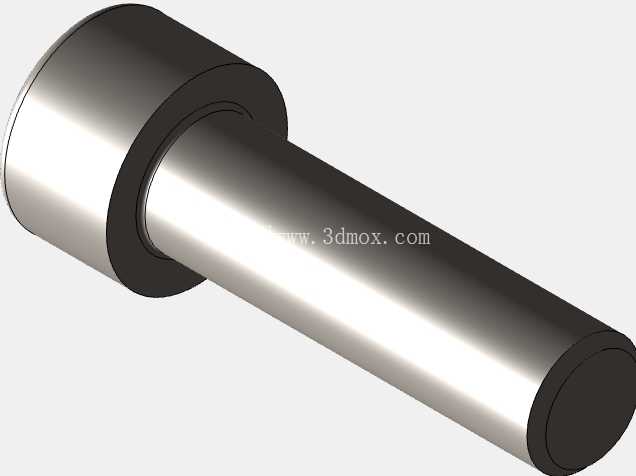

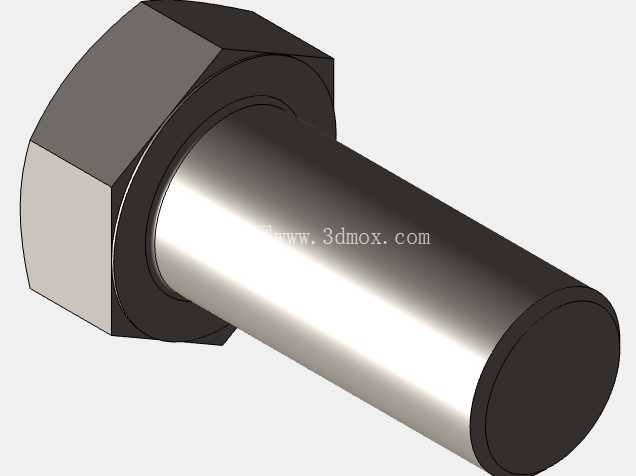

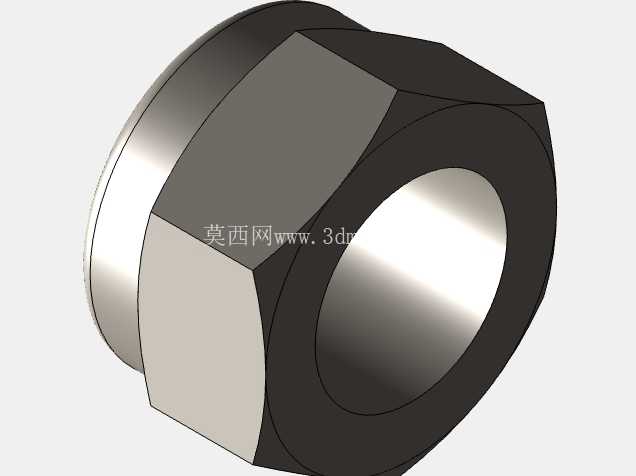

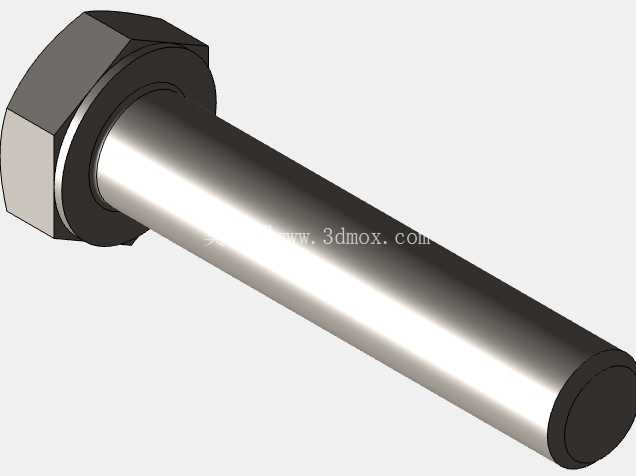

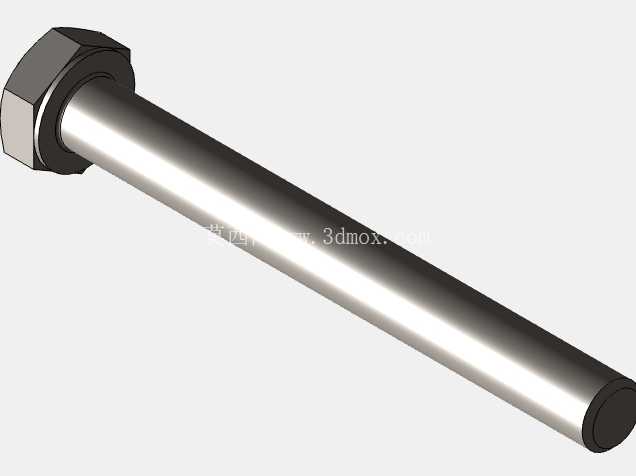

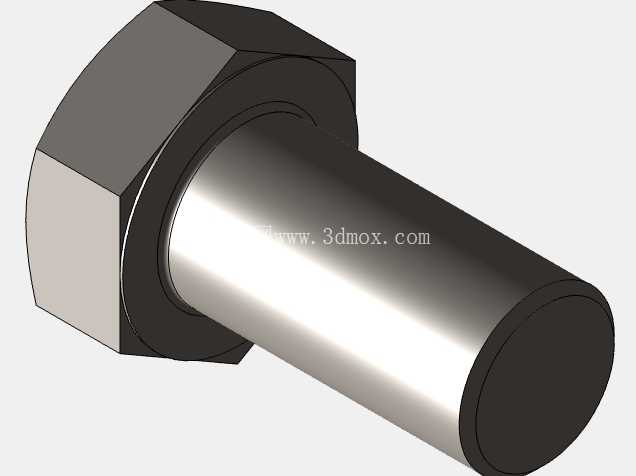

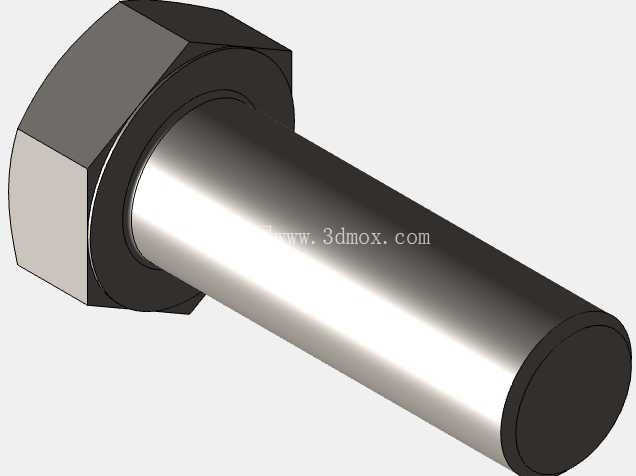

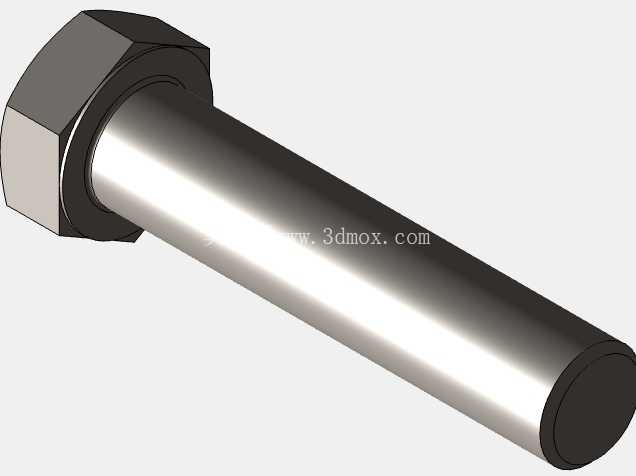

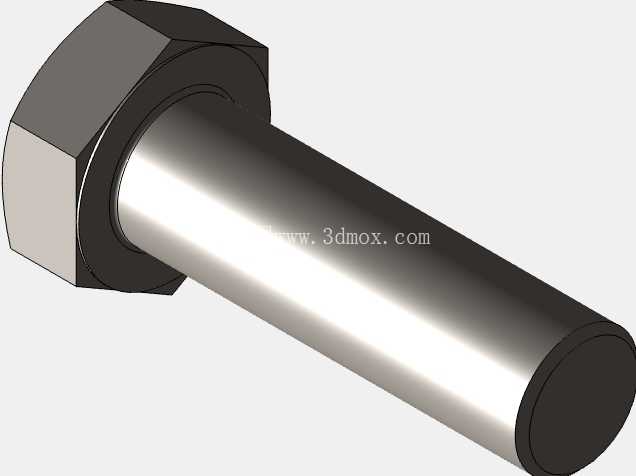

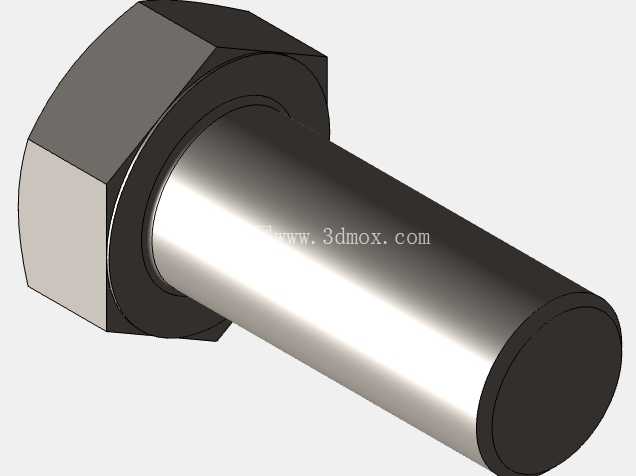

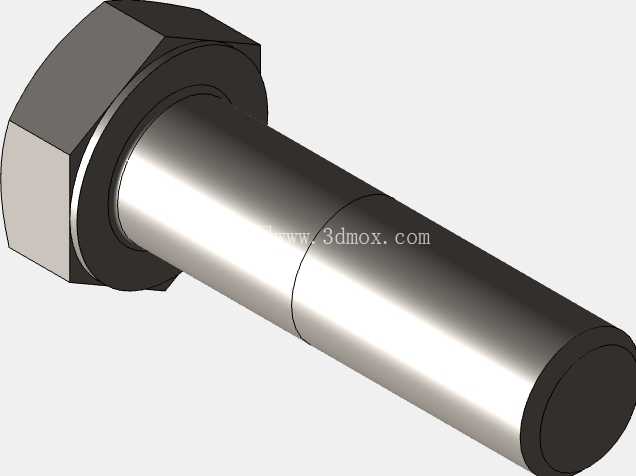

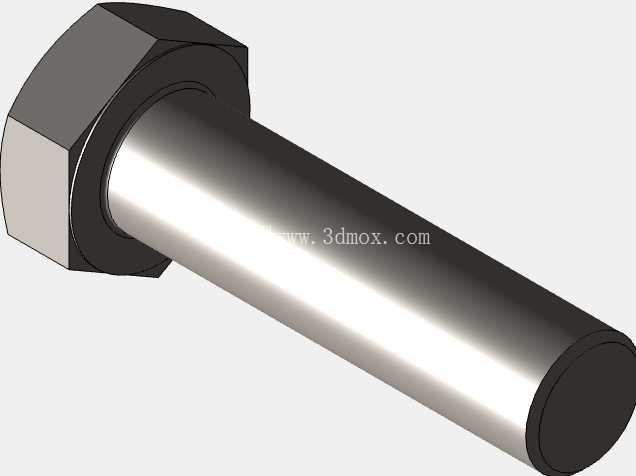

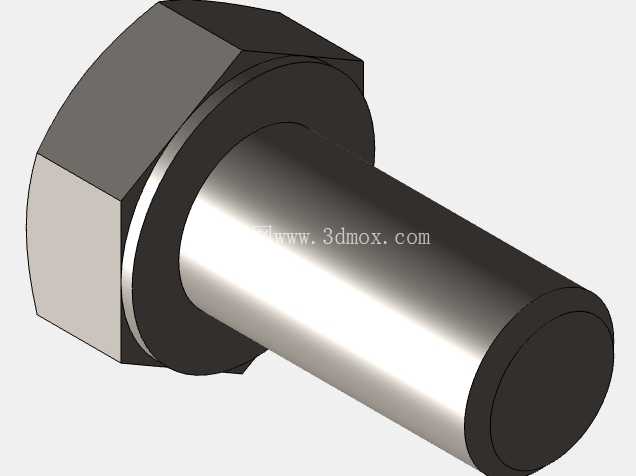

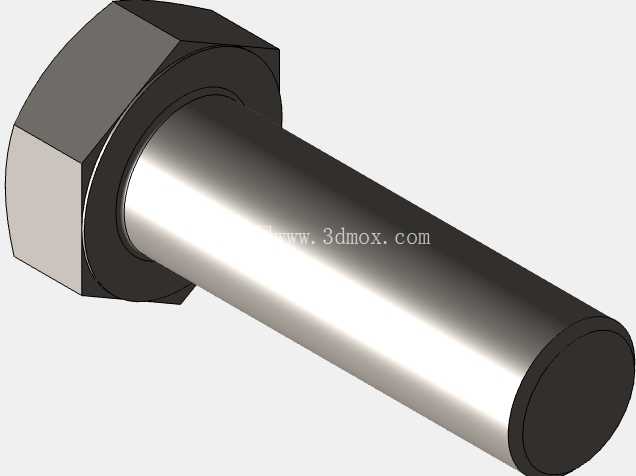

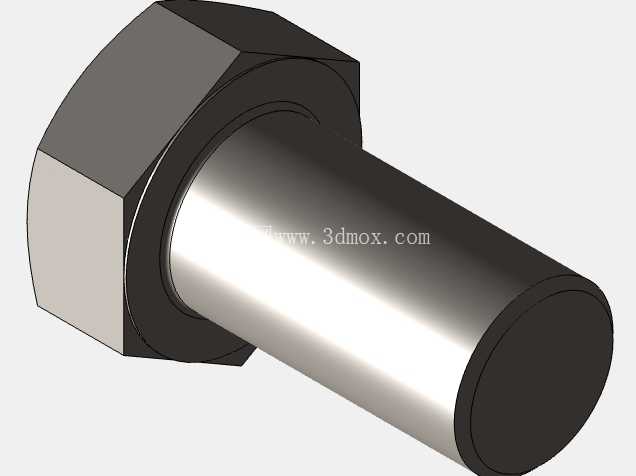

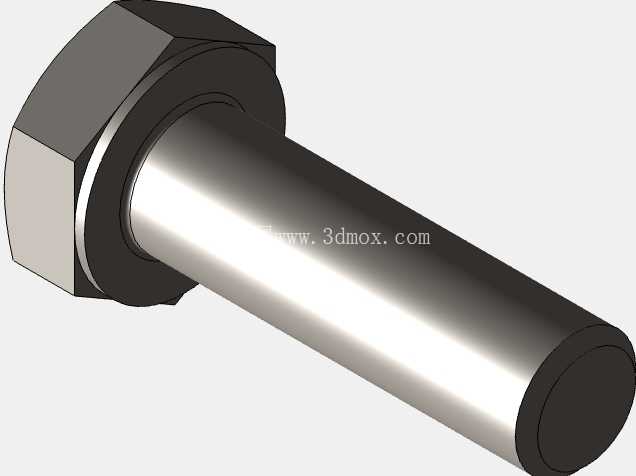

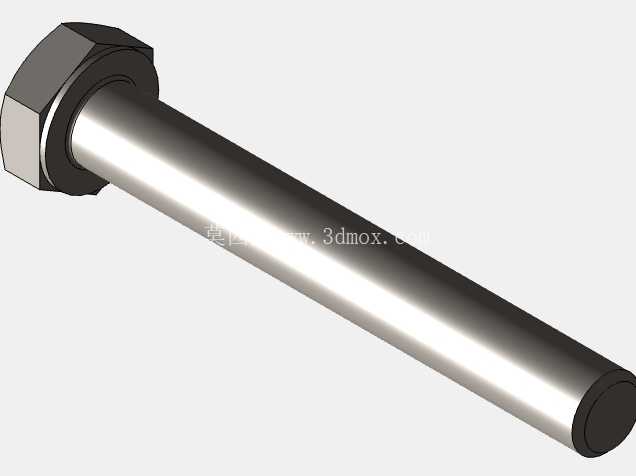

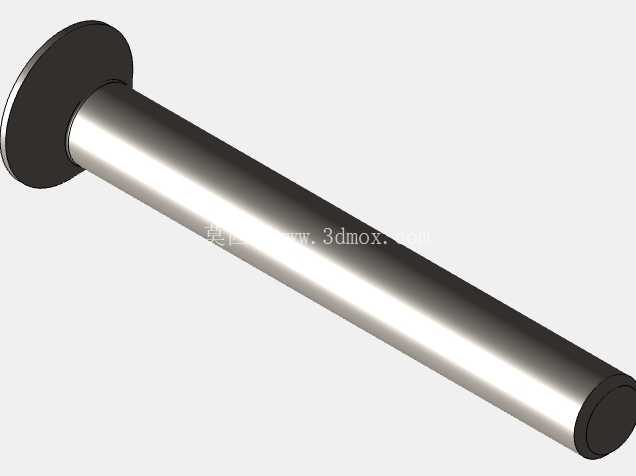

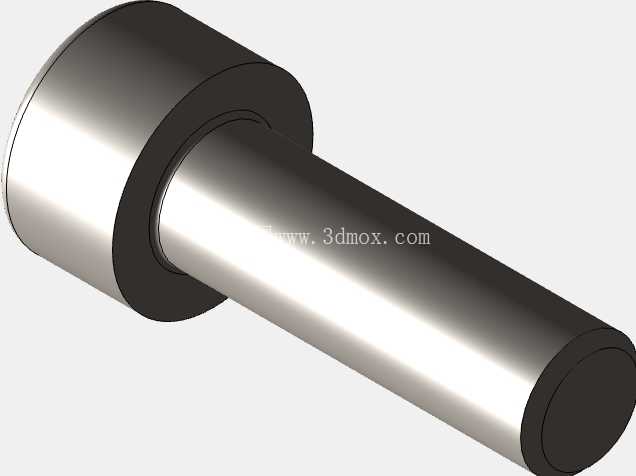

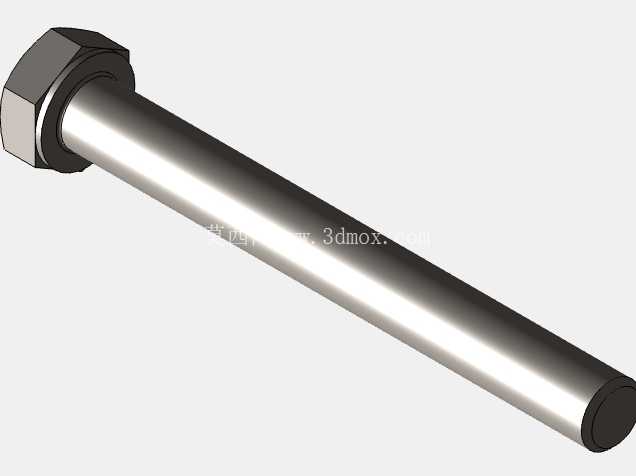

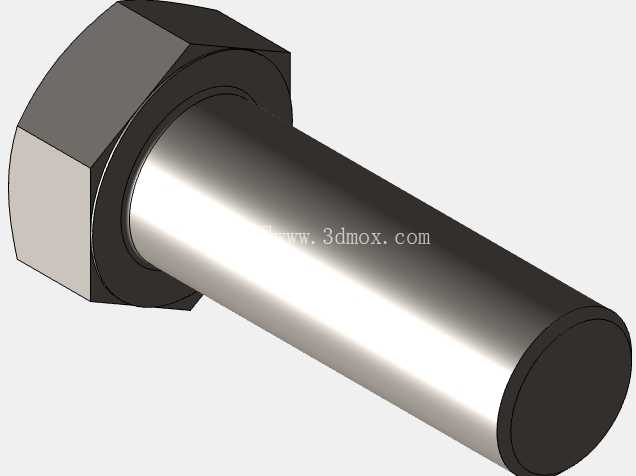

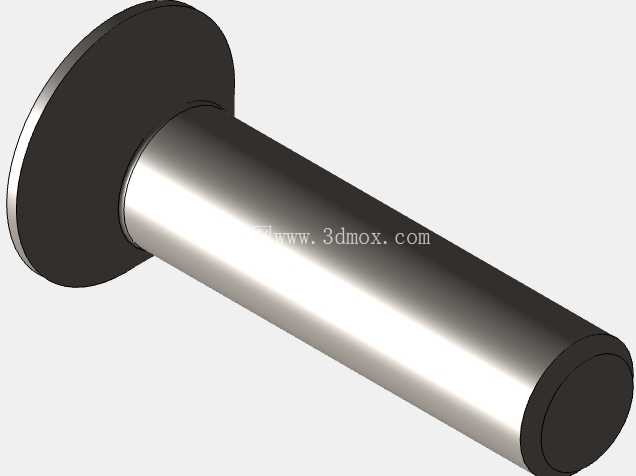

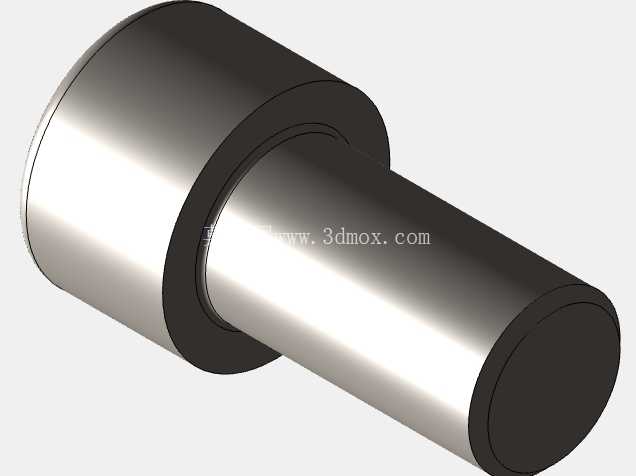

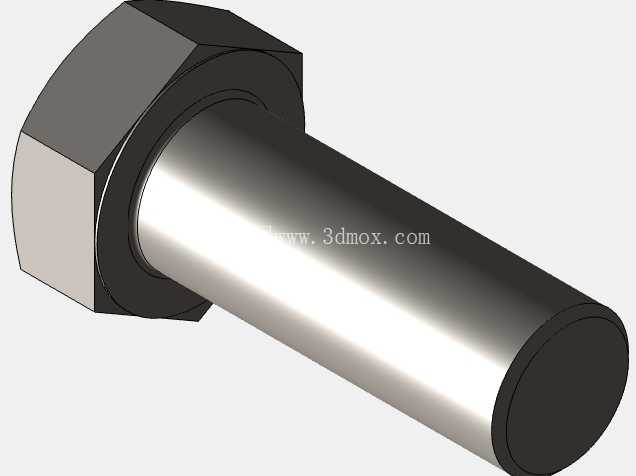

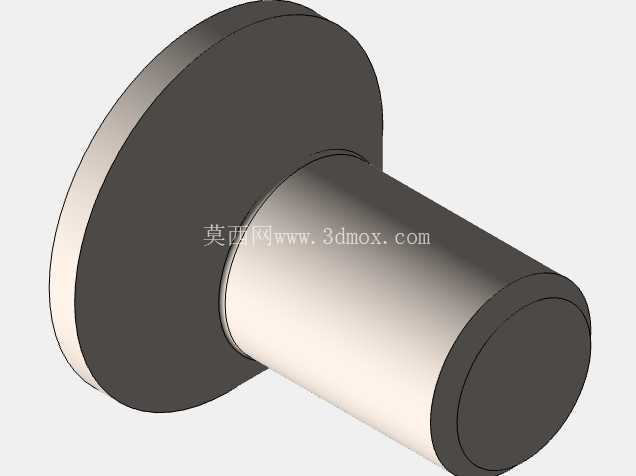

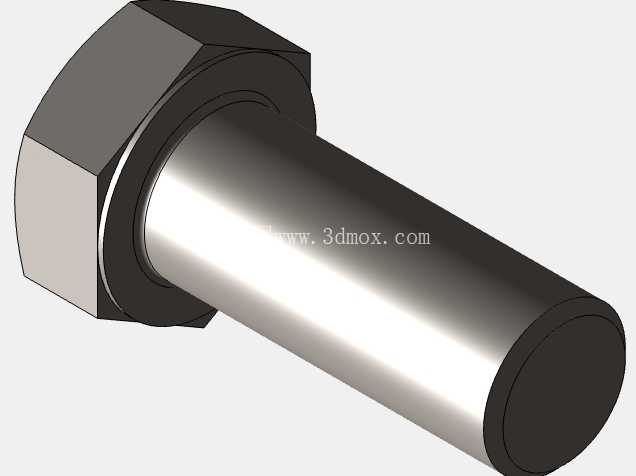

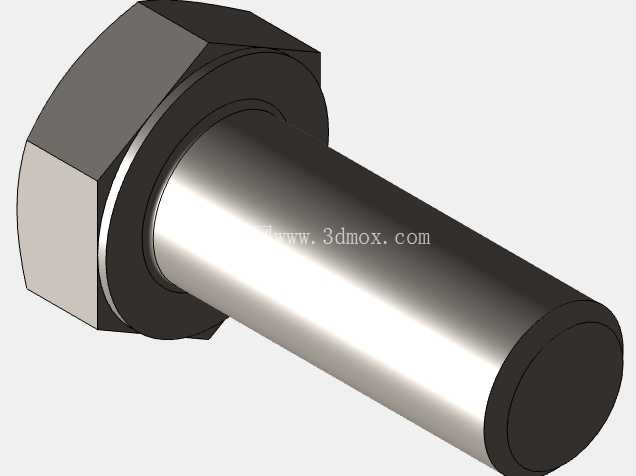

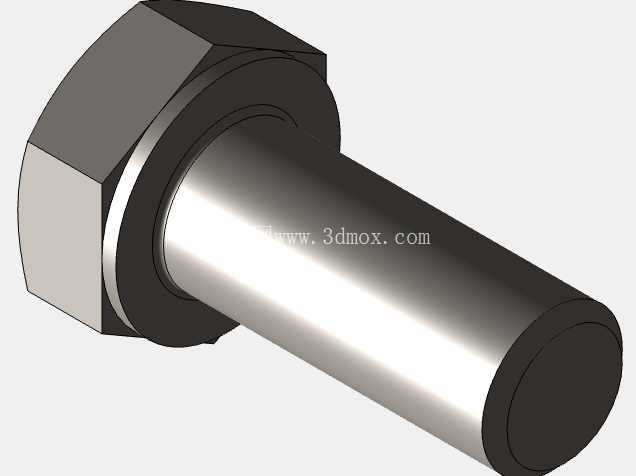

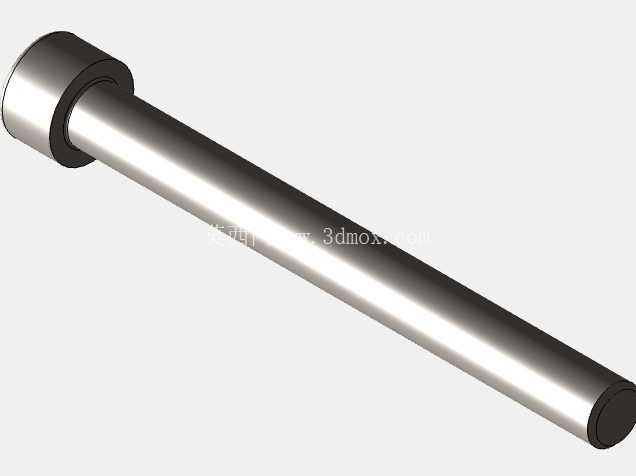

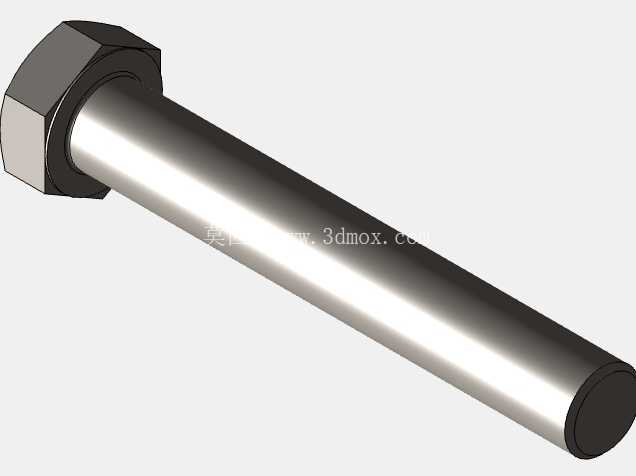

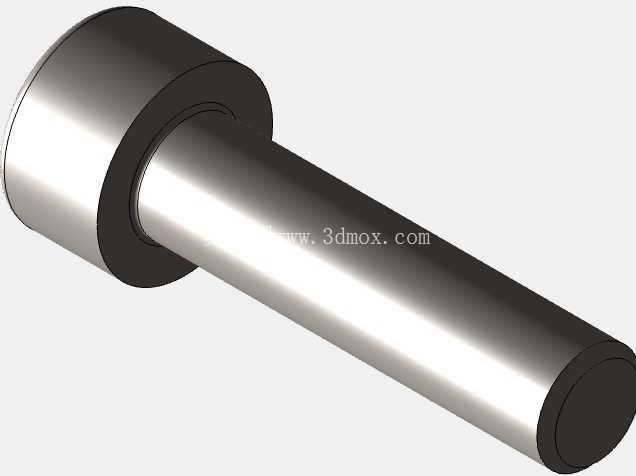

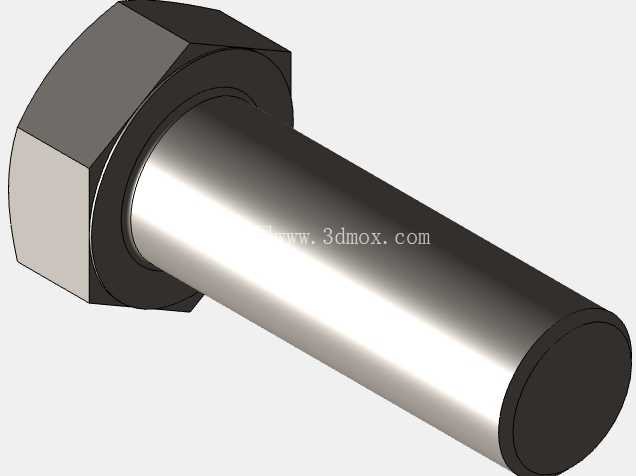

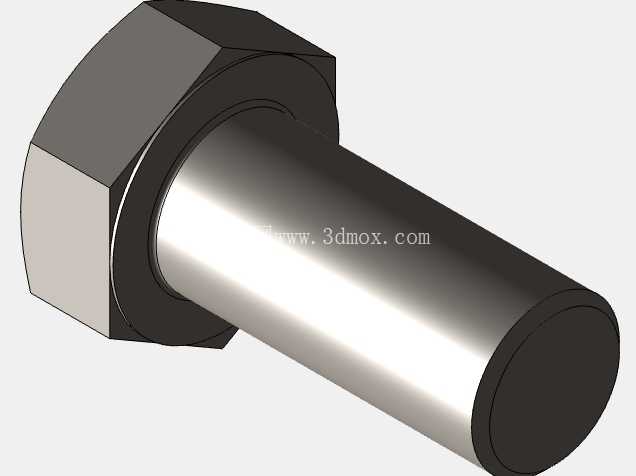

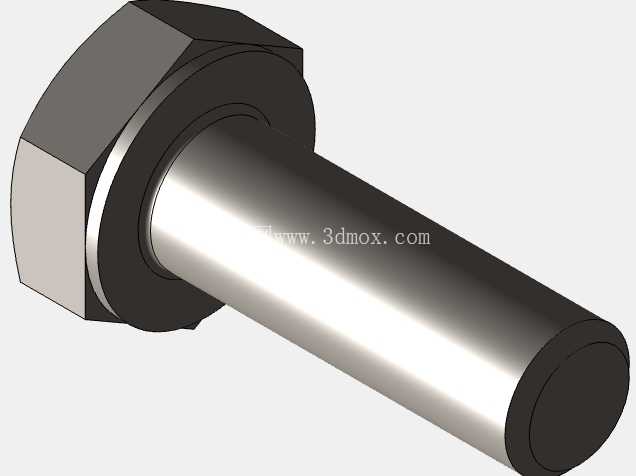

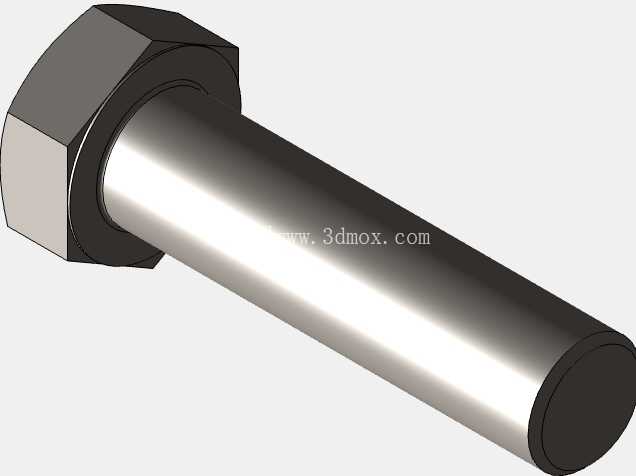

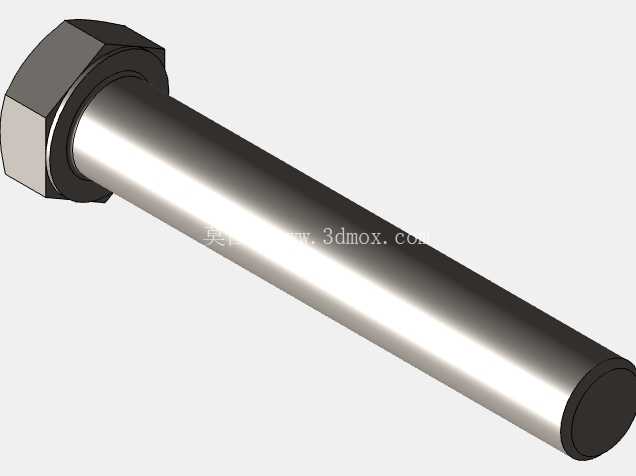

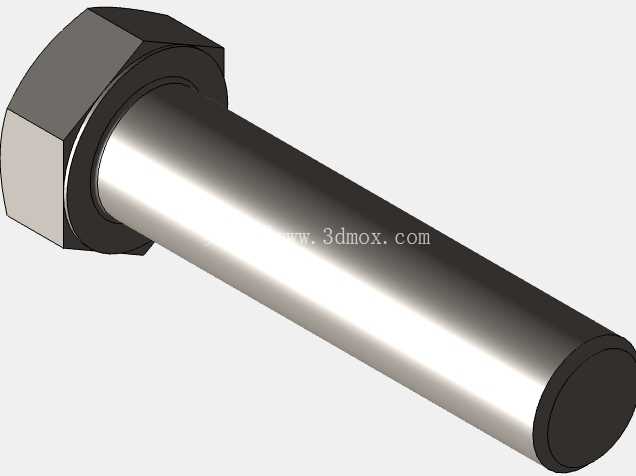

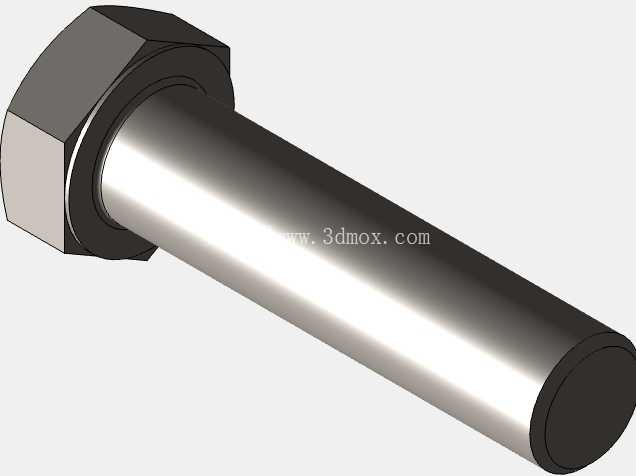

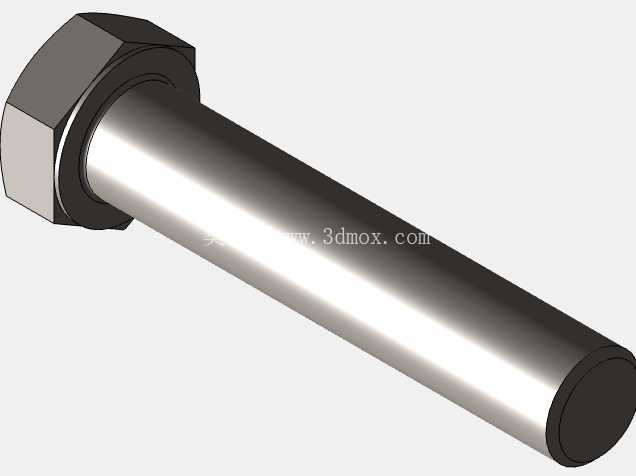

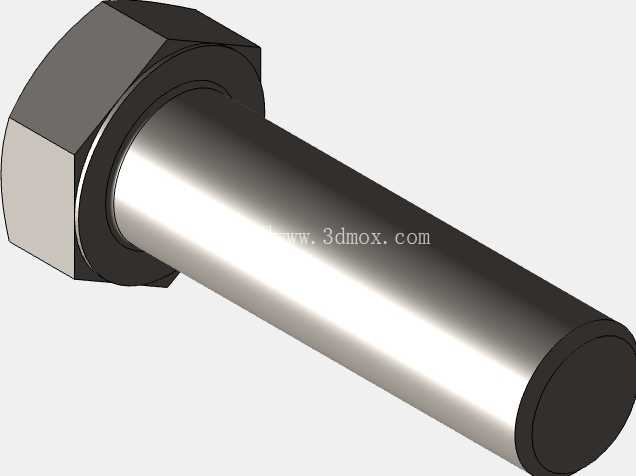

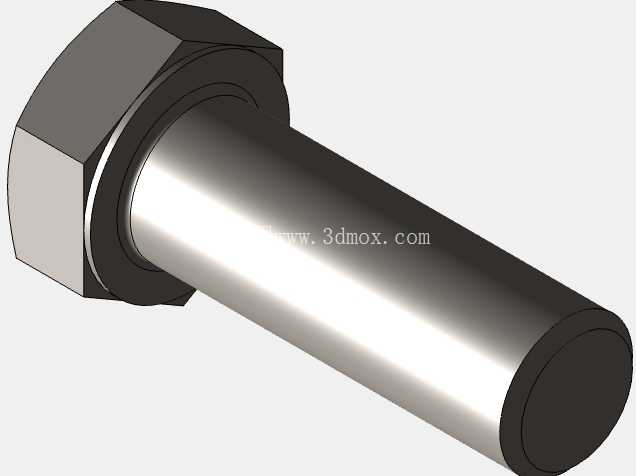

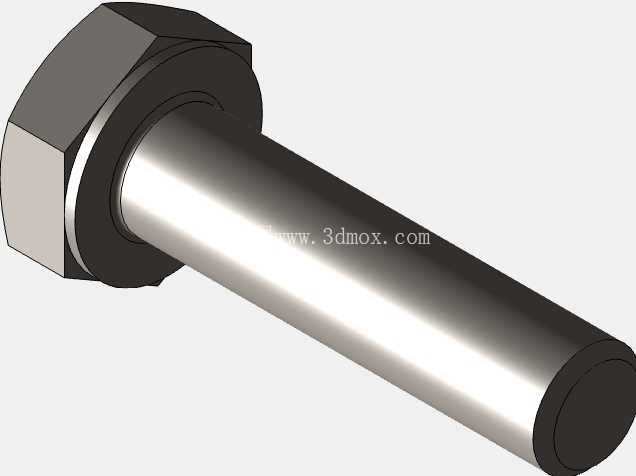

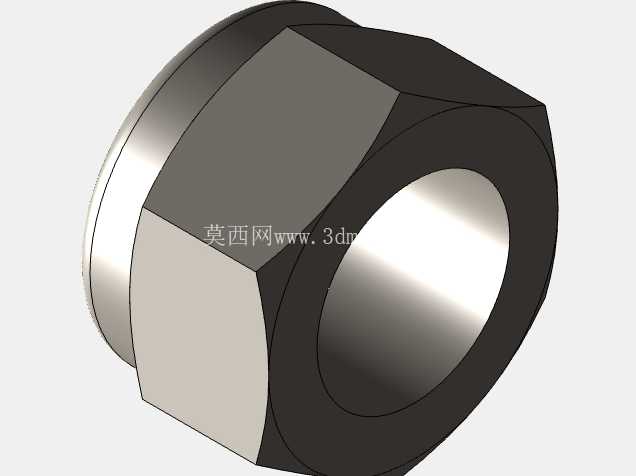

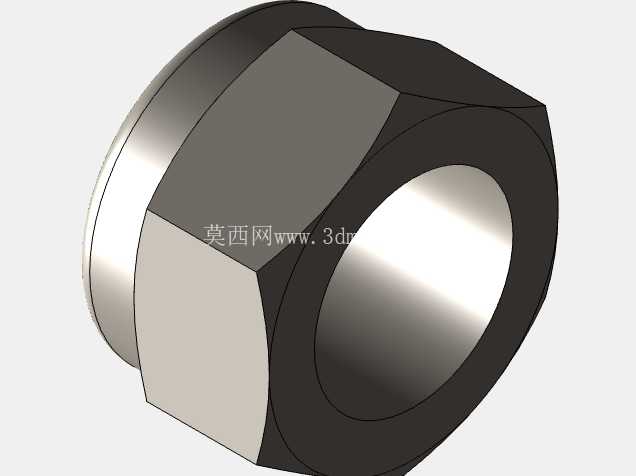

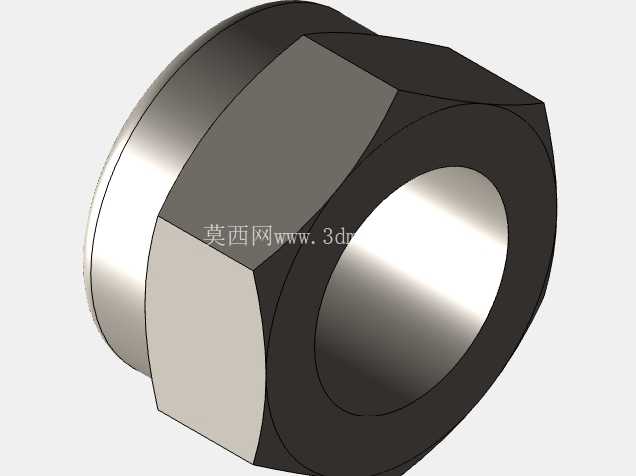

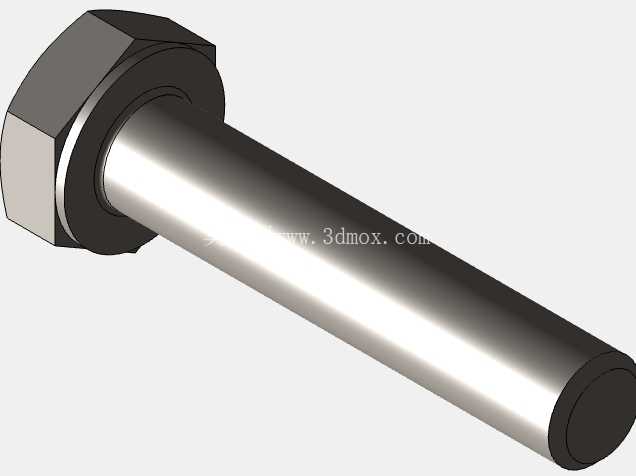

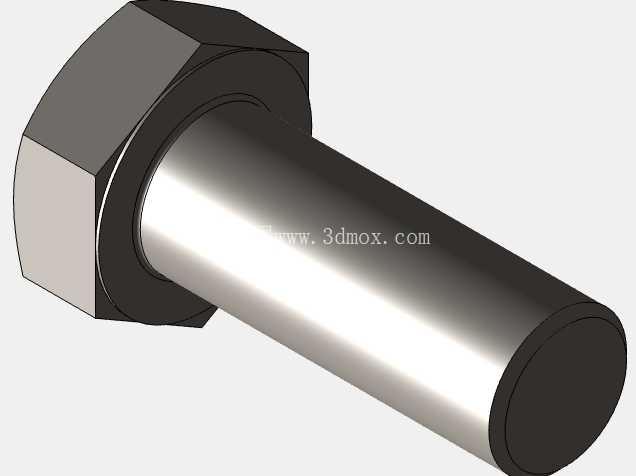

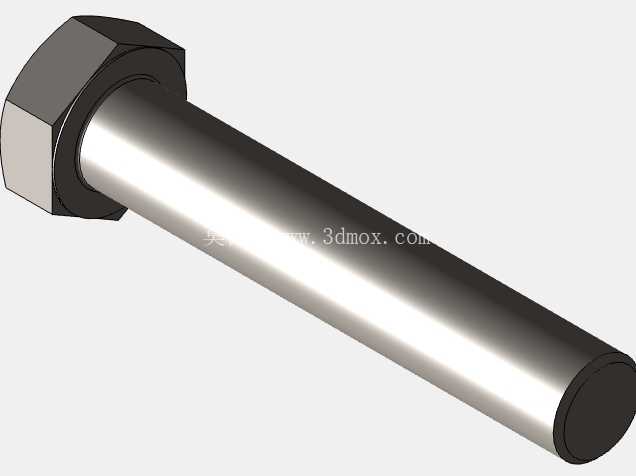

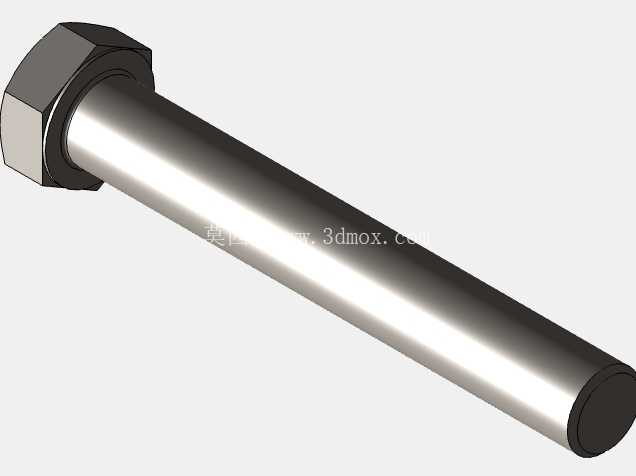

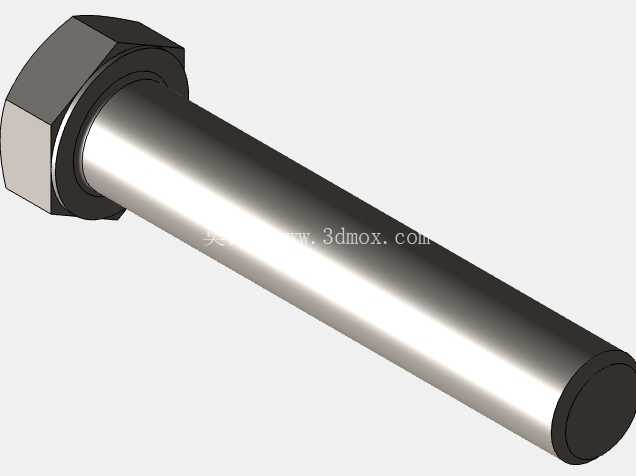

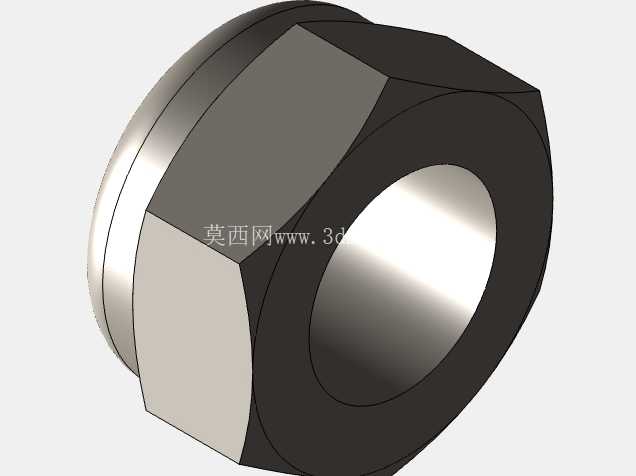

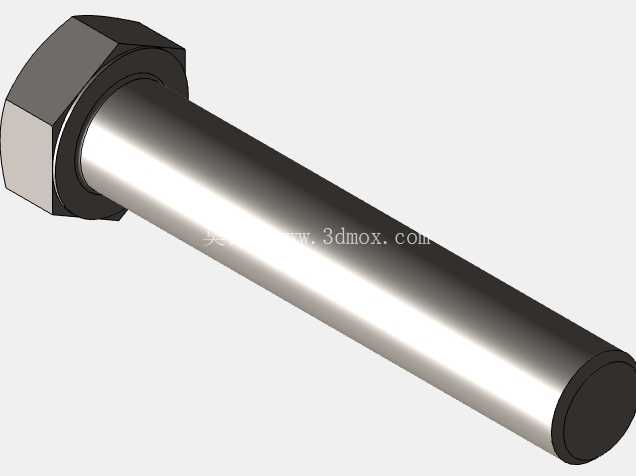

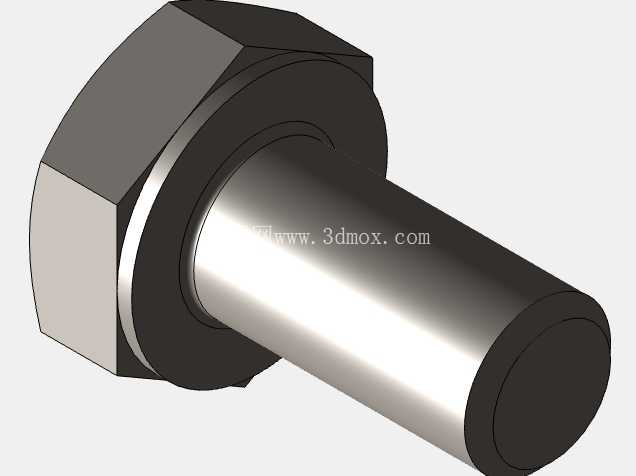

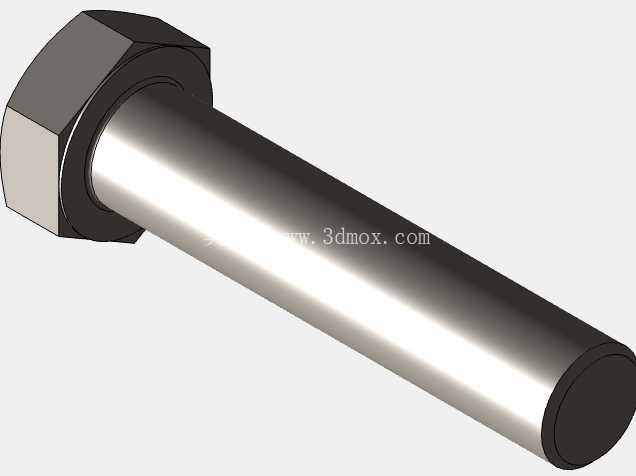

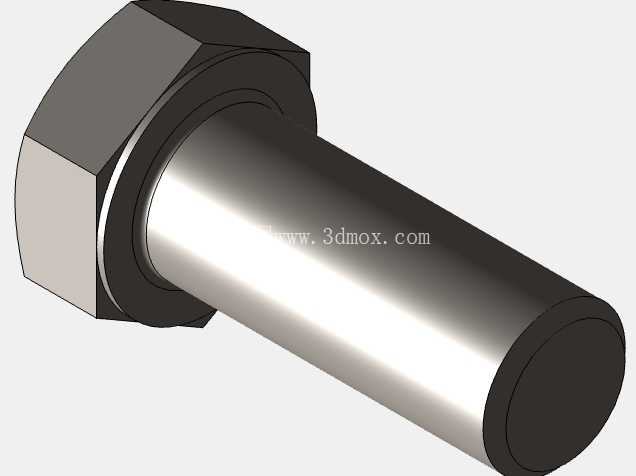

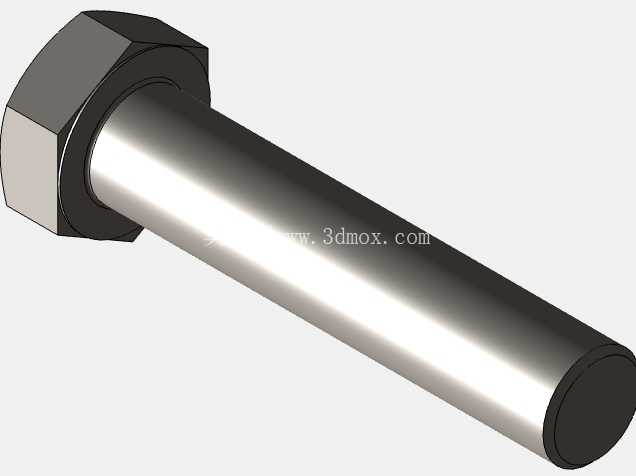

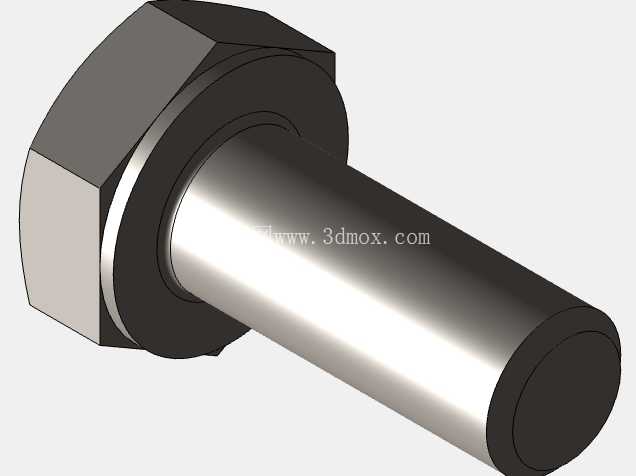

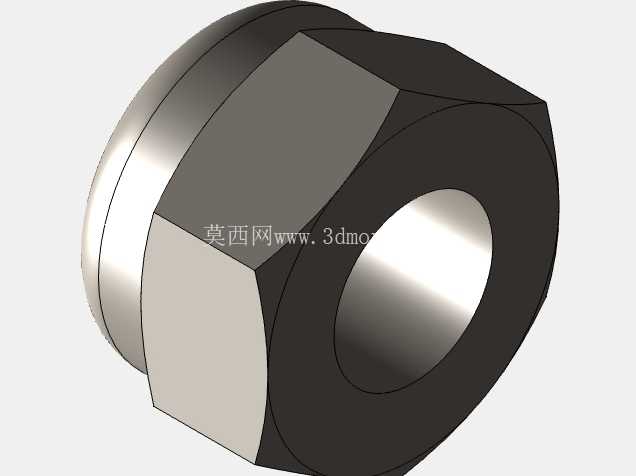

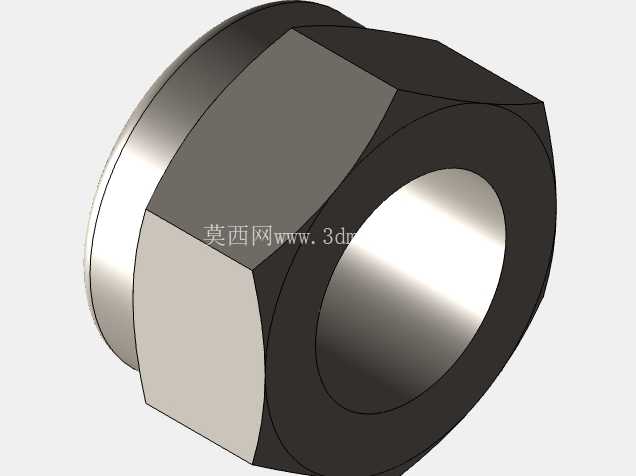

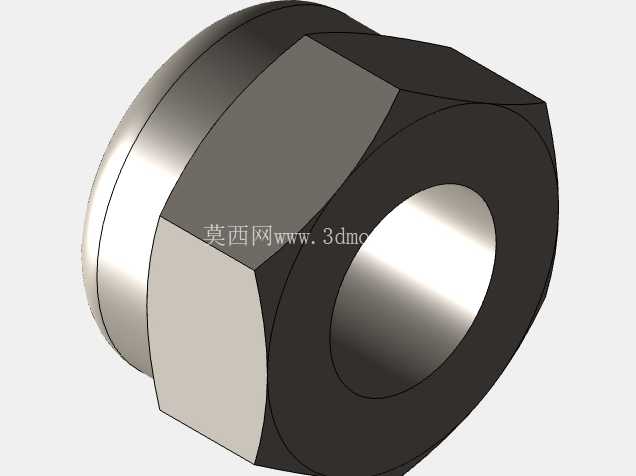

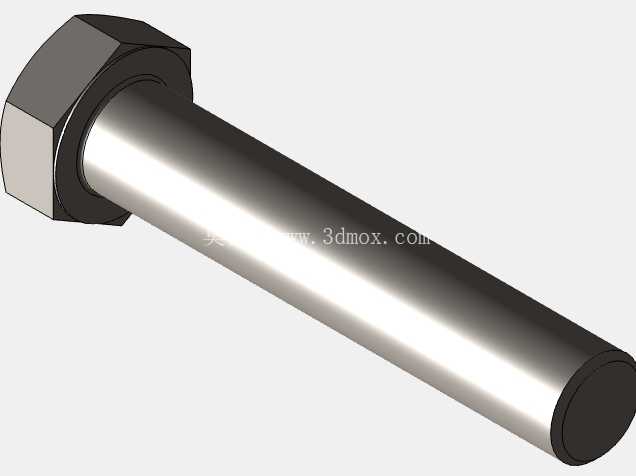

　　设计层面上，这个零件采用外六角加一体式法兰面的结构，外六角的对边尺寸是按照常规手动扳手、套筒扳手的操作空间预留的，现场装配时不需要特制工装，普通呆扳手就能完成拧紧作业，法兰面的设计比普通六角螺母多了一圈环形承压面，和减压阀阀体的安装面接触时，能把锁紧力均匀分散在更大的接触区域，不会因为局部压应力过大刮伤阀体的机加工面，同时法兰面和阀体之间可以搭配紫铜垫片或者O型圈实现端面密封，避免介质从调节机构的配合间隙处出现外渗漏。零件的内孔是贯穿式的光滑通孔，孔径和减压阀的调节螺杆、阀芯推杆的外径采用间隙配合，配合公差控制在H8/h7区间，既保证锁紧件能顺着螺杆顺畅旋入，又不会因为配合间隙过大导致锁紧后出现径向偏摆，影响调压机构的同轴度。

　　从安装边界来看，这个零件的轴向总长度要匹配减压阀调节腔的预留空间，法兰面的外径不能超出调节端的安装沉孔范围，否则会导致端盖无法正常装配，六角部分的高度要满足扳手咬合的最小深度要求，避免拧紧时出现打滑脱棱的情况。零件的材质一般根据介质特性选择，普通水介质、气动回路用镀锌碳钢即可，有腐蚀性的化工介质场景会换成304或316不锈钢材质，表面粗糙度方面，法兰面的粗糙度要达到Ra1.6以下，保证和密封垫片贴合时没有微观缝隙，内孔的粗糙度控制在Ra3.2就能满足滑动配合的要求，六角面的粗糙度不需要过高，只要能保证扳手咬合不打滑即可。

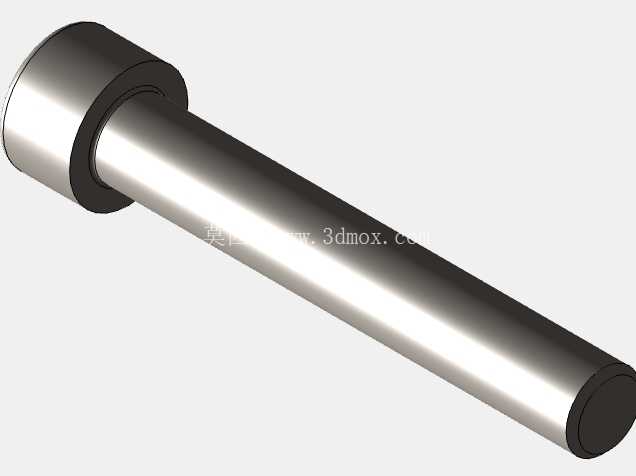

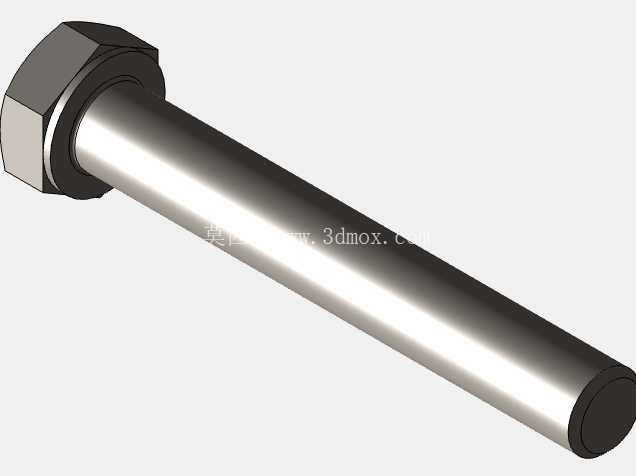

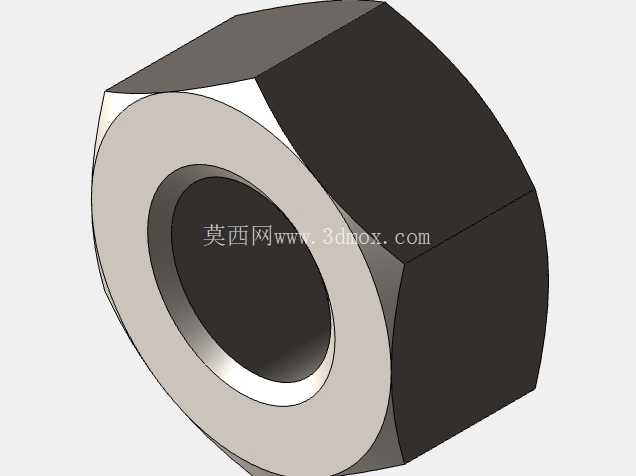

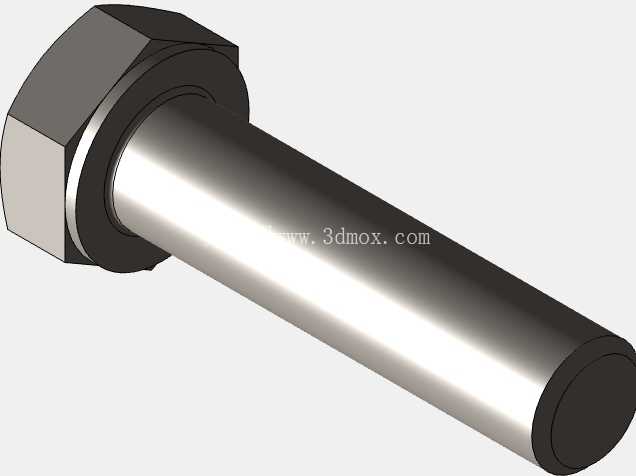

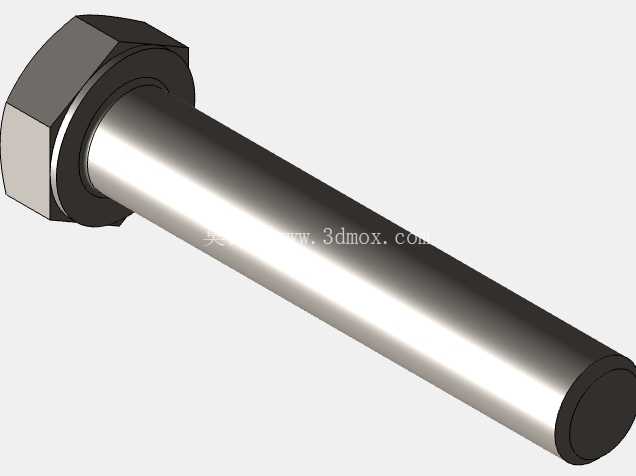

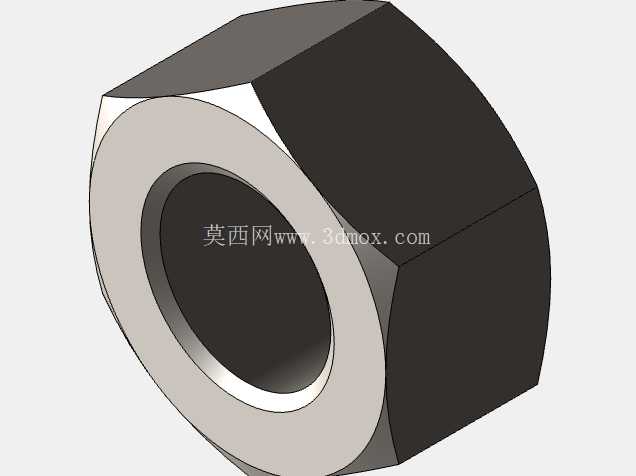

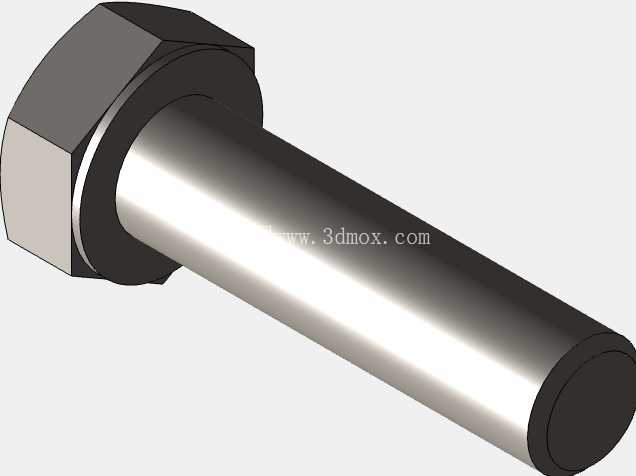

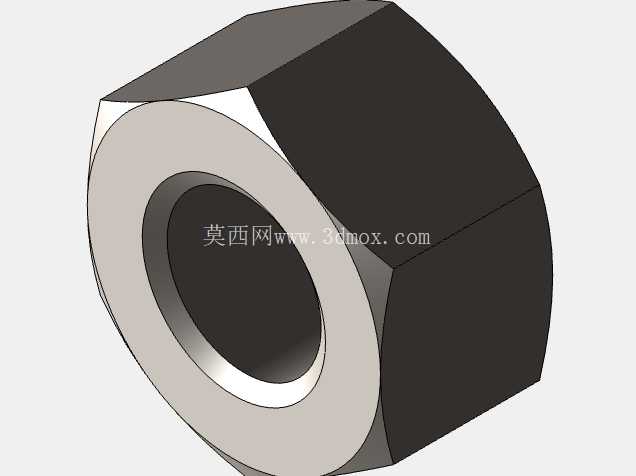

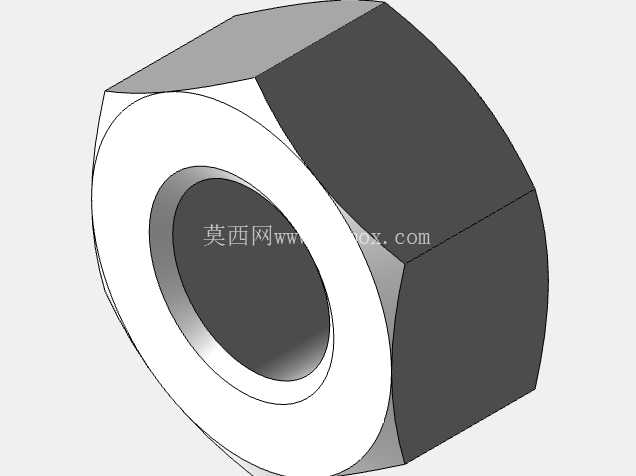

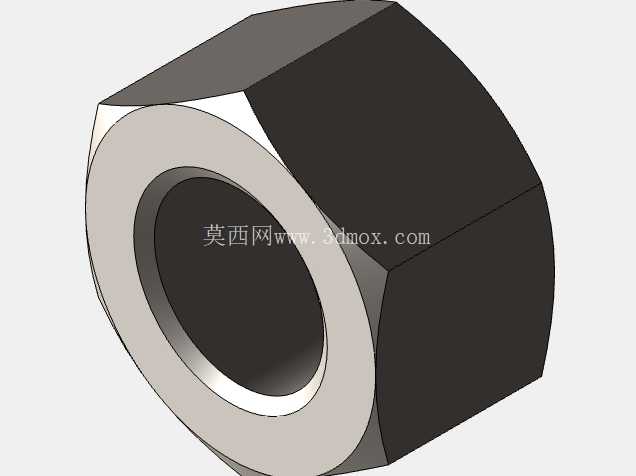

　　实际选型时要注意，这个锁紧件的螺纹规格必须和减压阀调节螺杆的螺纹完全匹配，不能出现螺距错配的情况，否则强行拧紧会损坏螺杆螺纹，导致整个调压机构报废。法兰面的平面度公差要控制在0.05mm以内，如果平面度超差，锁紧后会出现局部应力集中，设备长时间运行后容易出现松动，而且密封面会出现间隙导致渗漏。很多维修人员在现场更换减压阀配件时，容易随便找个普通六角螺母代替，结果用不了多久就出现压力不稳、渗漏的问题，核心原因就是普通螺母没有一体式法兰承压面，接触面积小，锁紧力不足，也无法配合实现端面密封。

　　从建模逻辑来看，这个零件的建模过程要先确定内孔的基准轴线，所有的回转面、六角面、法兰面都要以这个轴线为设计基准，先绘制法兰端的回转轮廓，拉伸生成法兰基体，再绘制外六角的截面轮廓，拉伸生成六角部分，最后对内孔、法兰端面、六角棱边做倒角处理，避免安装时割伤密封件或者划伤操作人员。建模时要注意六角的对边尺寸、对角尺寸要符合紧固件的相关标准，不能随意设计尺寸，否则会出现现场扳手无法适配的问题，法兰面和六角部分的过渡圆角要合理设置，避免应力集中导致零件拧紧时在过渡位置出现断裂。
