凸轮式焊接测量专用量具结构设计

　　这款凸轮式量具是面向焊接作业现场开发的专用检测工具，核心服务于压力容器、压力管道、钢结构制造领域的焊缝成型质量检测环节，在车间实际施焊过程中，焊工完成单道焊缝焊接后，无需等待焊缝完全冷却，即可手持该量具快速完成坡口角度、焊缝余高、焊缝宽度、错边量、咬边深度等多项关键参数的检测，相比传统的直尺、角规组合测量方式，单点位检测效率可提升60%以上，尤其适合长距离管线铺设、大型储罐组焊这类需要高频次快速检测的作业场景，能有效减少质检环节的等待时间，避免不合格焊缝流入下一道工序。

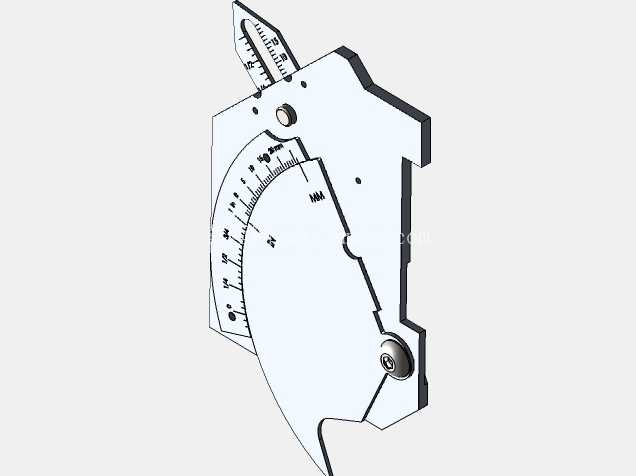

　　从结构设计逻辑来看，这款量具采用凸轮式锁紧联动结构，主体测量基板采用厚度3mm的不锈钢板材冲压成型，边缘做了R0.5的倒角处理，避免测量过程中刮伤工件表面或划伤操作人员手部，基板上蚀刻的角度刻度范围覆盖0到60度，刻度线深度控制在0.1mm，填充耐磨黑色油墨，即使在车间多粉尘、有焊接飞溅的环境下长期使用，刻度标识也不会轻易磨损脱落。可转动的凸轮测量臂通过中心M3的不锈钢铆钉与主体基板铰接，铰接位置的配合间隙控制在0.02mm以内，既保证测量臂转动顺滑无卡滞，又不会因间隙过大导致测量读数出现偏差，测量臂的轮廓型线经过反复校准，不同转动角度对应的测量面位置，刚好匹配不同检测参数的读数基准，操作人员只需将量具的基准面贴紧工件被测表面，转动测量臂使其接触焊缝被测点位，即可直接从刻度盘上读取对应参数，无需反复调整多组测量片的位置。

　　在安装与使用边界方面，这款量具整体外形尺寸控制在120mm×80mm范围内，整体重量不超过150g，可直接放入焊工工作服的工具口袋中随身携带，不需要额外的辅助安装固定结构，使用时无需外接电源或配套辅助设备，完全依靠机械结构实现测量功能，环境适应性极强，在-20℃到60℃的作业环境下都能正常使用，不会因温度变化出现结构变形导致测量失准。量具尾部设计的多功能缺口结构，可直接用于测量焊条直径、装配间隙等小尺寸参数，实现一具多用，减少作业人员随身携带的工具数量。

　　从实际使用的反馈来看，这款量具的凸轮锁紧结构在测量到位后可自动保持测量位置，操作人员读取数值时无需持续按住测量臂，即使在仰焊、立焊这类操作空间受限的位置，也能单手完成测量操作，有效降低了高空焊接作业时的操作难度。结构设计上充分考虑了车间现场的使用损耗，所有测量接触面都做了淬火硬化处理，表面硬度达到HRC45以上，长期与焊缝表面的焊渣、氧化皮接触也不会出现明显磨损，测量精度可长期保持在±0.2mm以内，完全满足焊接质量检测的精度要求。不同于通用型的多片式焊接检验尺，这款凸轮式量具将多个测量功能集成在单转动副结构上，没有零散的可拆部件，不会出现现场使用时小零件脱落丢失的问题，日常维护也非常简单，使用后只需清理掉表面附着的焊渣、灰尘，定期在铰接位置滴少量润滑油即可长期使用，不需要复杂的校准流程，操作人员只需经过简单的读数培训即可熟练掌握使用方法，非常适合在焊接加工类企业的一线生产、质检环节大规模推广使用。
