三色透明笔杆圆珠笔套装精细三维建模

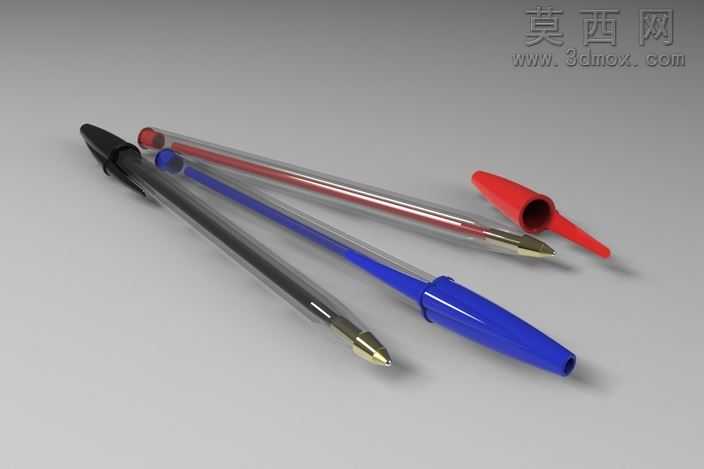

本套圆珠笔三维模型采用SolidWorks软件进行全参数化建模，完整还原了经典BIC圆珠笔的全部结构细节，包含黑、红、蓝三色不同配色的笔身组件，同时附带独立拆分的红色笔帽部件，可完整展示产品的装配关系与结构组成。建模过程中首先以实物测绘尺寸为基准，绘制笔杆的回转体截面轮廓，通过旋转凸台命令生成透明笔杆的基础主体，针对笔杆端部的锥形收腰结构，采用多段样条曲线拟合轮廓曲率，保证曲面过渡顺滑无折痕，还原透明塑料笔杆的修长通透质感。针对笔尖的金属书写头部分，单独拆分出金属嵌件、滚珠安装位、油墨导流槽等细微结构，通过拉伸切除、旋转切除等命令完成细节刻画，精准还原金属笔尖的锥度与台阶结构，保证与笔杆端部的装配间隙符合真实产品的公差要求。笔帽部分单独建模，还原了笔帽端部的笔夹结构、内部的卡扣凸台，以及笔帽与笔杆配合的定位止口，拆分后的笔帽模型可独立移动展示，清晰呈现插拔式笔帽的配合逻辑。材质渲染阶段，为透明笔杆赋予高透光率的聚苯乙烯材质，调整折射系数与粗糙度参数，模拟透明塑料轻微的磨砂通透感，避免过度通透导致的失真；金属笔尖采用镀铬金属材质，调整高光反射与金属度参数，还原金属部件的亮泽质感；笔身内部的油墨仓分别赋予黑、红、蓝三色的半透明塑料材质，模拟油墨管的视觉效果；笔帽部分采用与油墨同色的不透明PP塑料材质，添加细微的颗粒质感还原注塑塑料的表面特征。场景搭建采用柔和的三点布光，主光从侧上方投射形成自然的明暗过渡，辅光补亮暗部细节避免死黑，添加微弱的环境反射提升材质真实感，最终渲染效果清晰呈现三款圆珠笔的造型特征与拆分部件的细节，模型同时保留完整的建模特征树，可根据需求调整笔身长度、笔帽尺寸、笔尖锥度等参数，也可直接导入渲染软件进行不同场景的效果输出，完整还原了经典平价圆珠笔的结构特点与外观质感，细节精度达到工业级展示要求，可用于文具产品展示、结构教学演示、装配动画制作等多种场景。
